ИВЭПР RS-R3 — адресные источники питания 12/24 В с АКБ

ИВЭПР кормит приборы и адресные устройства 12 или 24 В и держит их на АКБ при пропаже сетевого ~230 В. В системе — адресное устройство: прибор видит его состояние и напряжения.

Модели семейства

ИВЭПР 12/2 RS-R3 2х12 БР12 В, 2 АКБ по 12 Ач

Выход	12 В
АКБ	2×12 А·ч
Адрес	один

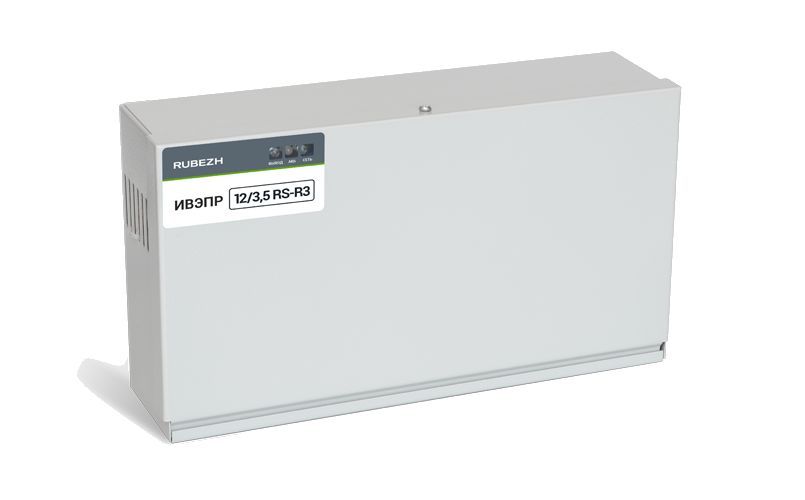

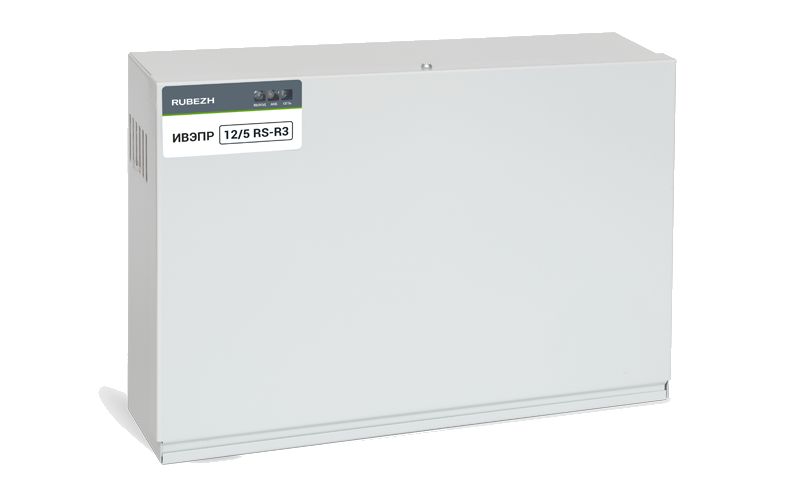

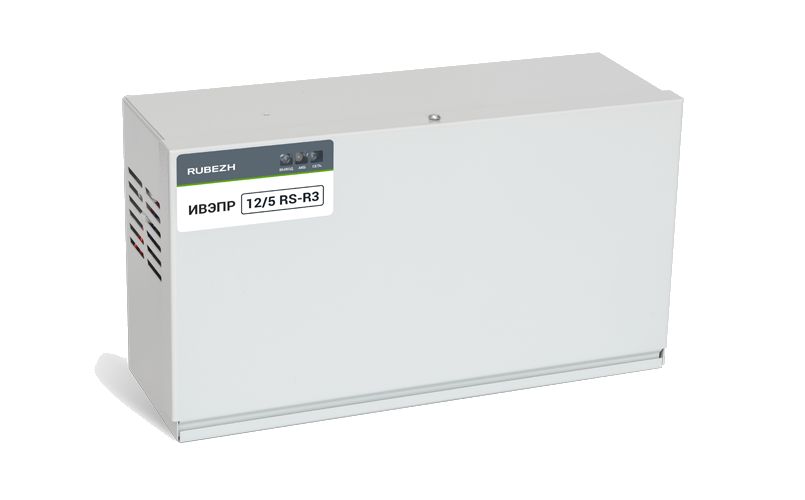

ИВЭПР 12/3,5 RS-R3 / 12/5 RS-R312 В, 3,5 и 5 А

Выход	12 В
Ток	3,5 А / 5 А

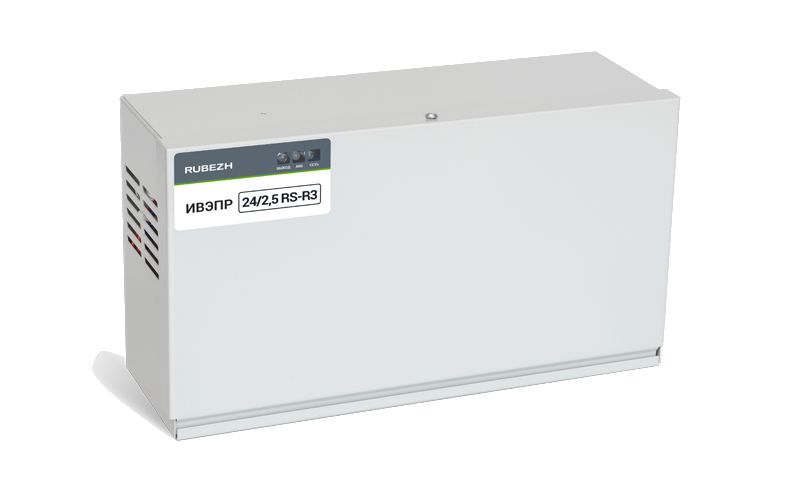

ИВЭПР 24/2,5 RS-R324 В, 2,5 А

Выход	24 В
Ток	2,5 А

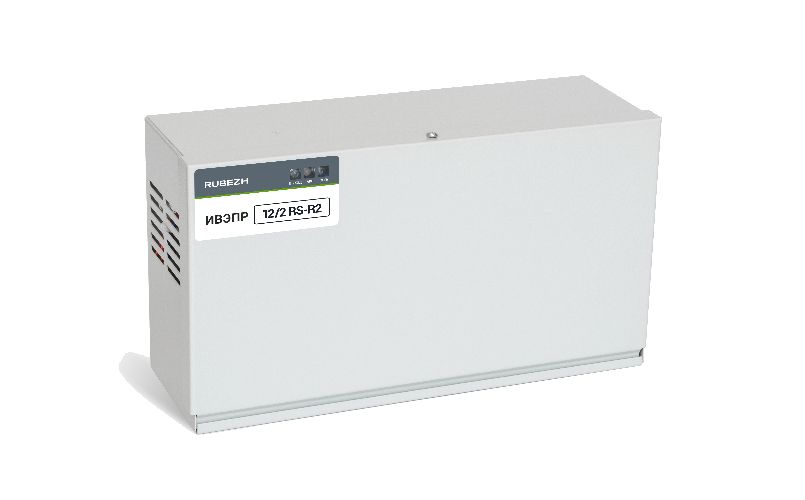

ИВЭПР 12/2, 12/3,5, 12/5 RS-R212 В, ток нагрузки 2 / 3,5 / 5 А, работают с прибором «Рубеж-Глобал»

Выход	12 В
Ток нагрузки	2 А (12/2) / 3,5 А (12/3,5) / 5 А (12/5)
АКБ	2×12 А·ч
Ток заряда каждой АКБ	не более 2 А при напряжении АКБ 11 В
Работает с прибором	ППКПУ «Рубеж-Глобал», интерфейс RS-R2, один адрес

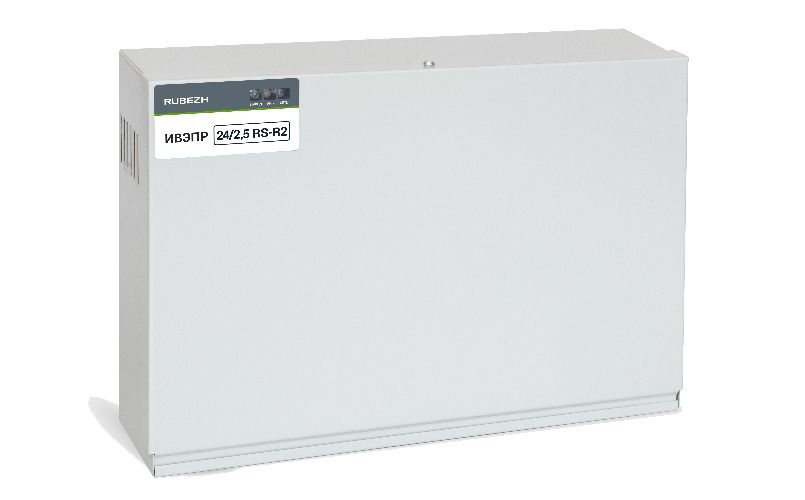

ИВЭПР 24/2,5 RS-R224 В, ток нагрузки 2,5 А, работает с прибором «Рубеж-Глобал»

Выход	24 В (клеммы «+24 В» нестабилизированная и «+25 В»)
Ток нагрузки	2,5 А
АКБ	2×17 А·ч
Ток заряда каждой АКБ	не более 1,05 А при напряжении АКБ 22 В
Работает с прибором	ППКПУ «Рубеж-Глобал», интерфейс RS-R2, один адрес

Как это работает и подключается

Протокол и совместимость разные для двух линеек: RS-R3 работает с приборами R3-Рубеж-2ОП и контроллером адресных устройств R3-Рубеж-КАУ2; RS-R2 — с прибором приёмно-контрольным и управления пожарным адресным ППКПУ «Рубеж-Глобал». Модели этих линеек не взаимозаменяемы по адресации.
Обмен с прибором — по АЛС, один адрес; у RS-R3 узел обмена подключается к АЛС «униполярно» (полярность клемм АЛС сверяйте со схемой в РЭ), у RS-R2 линию АЛС подключают экранированным проводом сечением 0,35–1 мм², соблюдая полярность и порядок подключения, экран — на минус АЛС.
Пропало сетевое ~230 В — нагрузка переходит на АКБ. Появилось питание — источник сам подзаряжает аккумуляторы; контроль и заряд каждой АКБ независимые.
Прибор видит всё: входное и выходное напряжение, ток нагрузки, состояние и разряд АКБ, вскрытие корпуса — это события, которые передаются на прибор и попадают в журнал (у RS-R2 режим «Тест» и его снятие фиксируются как отдельные записи «Тест есть» / «Тест нет»).
Индикатор СВЯЗЬ у RS-R3 — вспышки с частотой 0,2 Гц (обмен по АЛС в норме), непрерывное свечение — режим «Тест», который включается кнопкой ТЕСТ на плате обмена источника. У RS-R2 — вспышки с периодом 3 с (обмен в норме), непрерывное свечение — режим «Тест», который снимается командой от прибора «Снять тест»; проверить связь можно, направив луч оптического тестера ОТ-1 на индикатор СВЯЗЬ.
Периодичность техобслуживания по РЭ разная: у RS-R3 — согласно ГОСТ Р 59638-2021 (конкретный интервал в РЭ не указан); у RS-R2 — не реже одного раза в шесть месяцев. Состав работ одинаковый: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, контроль индикации, напряжения на нагрузке и перехода на резервный режим.

Монтаж

Максимальное сечение подключаемых проводов: 2,5 мм² в клеммник «~230 В», 1,5 мм² в остальные клеммники; монтаж при снятом питании.
Источник по способу защиты от поражения током — класс 0I по ГОСТ 12.2.007.0-75; эксплуатация без защитного заземления запрещена.
Установку АКБ, замену плавких вставок и ремонт источника производить только при отключённом сетевом напряжении; самодельные перемычки и плавкие вставки номиналами, не предусмотренными РЭ (плавкая вставка сети — 2 А), устанавливать запрещено.
У RS-R2 подключение АКБ ёмкостью 17, 26 или 40 А·ч выполняется через терминал PC1L 25005 из комплекта; если используется только одна АКБ (для 12-вольтовых моделей) — подключать её к коротким выводам АКБ1 (150 мм) и выбрать это в настройках при конфигурировании системы.
У 24-вольтовых моделей (RS-R3 и RS-R2) две АКБ по 12 В соединяются перемычкой из комплекта последовательно; при установке одной АКБ контакты второй пары проводов не должны замыкаться на детали конструкции источника.
Перед подключением бокса резервного питания проверить на клеммах «+Р», «–Р» при работе от сети: у RS-R2 — (13,3–13,8) В для 12-вольтовых моделей или (26,6–27,6) В для 24/2,5, при подключённых АКБ.
При перерывах в электроснабжении более суток отключить АКБ, снимая одну из клемм — иначе глубокий разряд.
Транспортировать источники с установленными АКБ запрещено.
Время технической готовности источника к работе после подключения к сети — не более 30 с.

Примеры

Питание приборов и АЛС на объекте без стабильной сети

ИВЭПР 24/2,5 RS-R3: держит приборы и адресные модули при пропаже ~230 В на АКБ; после восстановления — подзаряд.

Источник для системы на «Рубеж-Глобал»

ИВЭПР 12/5 RS-R2 подключается к адресной линии ППКПУ «Рубеж-Глобал», занимает один адрес и передаёт в прибор события по сети, АКБ и выходному напряжению — это отдельная от RS-R3 линейка со своим протоколом и своим прибором.

Частые вопросы

Что означает цвет индикатора АКБ?

Зелёный — АКБ исправна; оранжевый — предварительный разряд (напряжение снизилось до 11,1±0,2 В у 12-вольтовых моделей или 22,2±0,4 В у 24-вольтовых); красный — глубокий разряд, неисправность, переполюсовка или отсутствие обеих АКБ.

Что означает индикатор СВЯЗЬ и как включается режим «Тест»?

У RS-R3: вспышки с частотой 0,2 Гц — обмен по АЛС в норме, погашен — обмена нет, непрерывное свечение 2–3 с — режим «Тест», который включается кнопкой ТЕСТ на плате. У RS-R2: вспышки с периодом 3 с — обмен в норме, непрерывное свечение — режим «Тест», который снимается командой прибора «Снять тест» (проверка — оптическим тестером ОТ-1).

Как часто обслуживать источник?

У RS-R3 периодичность определяется по ГОСТ Р 59638-2021 (конкретный интервал в РЭ не назван); у RS-R2 — не реже одного раза в шесть месяцев. Работы одинаковые: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, контроль индикации, напряжения на нагрузке и перехода в резервный режим.

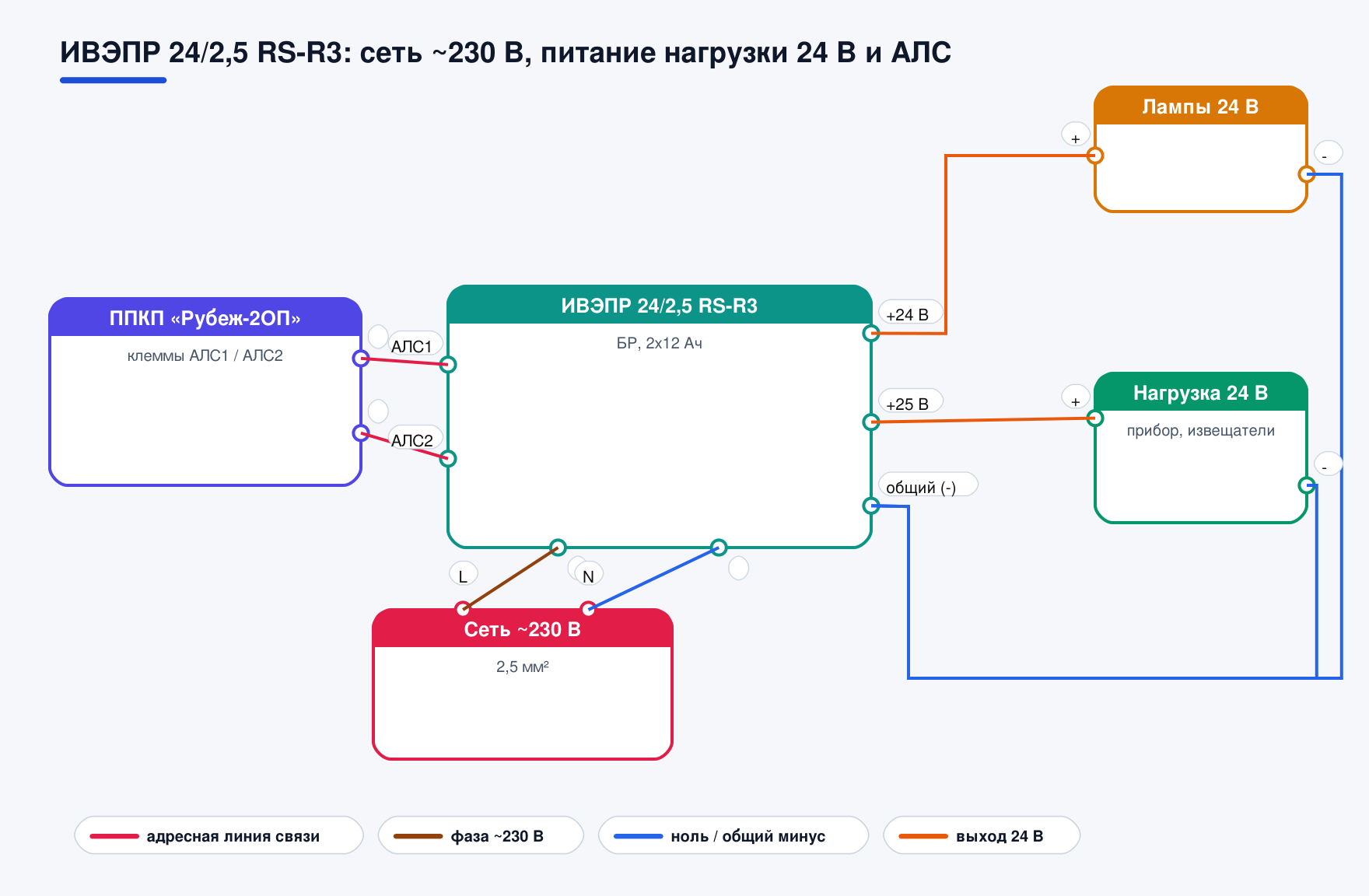

Схема подключения — просто

Нюансы и грабли

Источник не заряжает АКБ с напряжением ниже 10 В — такая батарея считается неисправной; заменять на заряженную не менее чем до 12,8 В.
При неподключённой АКБ напряжение на её выводах отсутствует, а при отсутствии АКБ измерение на этих клеммах не регламентируется — не путать это с реальной неисправностью источника.
У ИВЭПР 24/2,5 (RS-R3 и RS-R2) клемма «+24 В» не стабилизирована (при токе нагрузки 0–0,3 А напряжение на ней не нормируется) — она для нелинейных/ёмкостных нагрузок, а не «+25 В».
Пороги отключения нагрузки от разряженной АКБ у линеек разные — не путать при диагностике: у RS-R3 (10,1–10,7) В для 12-вольтовых моделей и (20,2–21,4) В для 24-вольтовой; у RS-R2 (10,4±0,3) В и (20,8±0,6) В соответственно.
Не подключайте к выходу источника нагрузку, превышающую его максимальный ток, — сработает защитное отключение по тепловому режиму.

Документация

ИВЭПР 12/2, 12/3,5, 12/5, 24/2,5 RS-R3 — РЭ ООО «Рубеж» (ПАСН.436234.024-01 РЭ)
ИВЭПР 12/2, 12/3,5, 12/5, 24/2,5 RS-R2 — РЭ ООО «Рубеж» (ПАСН.436234.029 РЭ)
ИВЭПР 12/2, 12/3,5, 12/5, 24/2,5 RS-R2 — Инструкция по монтажу и подключению (ПАСН.436234.029 ИМ)
ИВЭПР 12/2 RS-R2 — Этикетка
ИВЭПР 12/3,5 RS-R2 — Этикетка
ИВЭПР 12/5 RS-R2 — Этикетка
ИВЭПР 24/2,5 RS-R2 — Этикетка
