KENO · коммутаторы PoE

KN-SW402PoE+AI, KN-SW802PoE+AI, KN-SW1602PoE+AI, KN-SW2402PoE+AI — PoE-коммутаторы с Smart AI Watchdog

Серия PoE-коммутаторов KENO для видеонаблюдения на 4, 8, 16 и 24 порта PoE (802.3af/at до 30Вт на порт), с режимом 250 метров и функцией Smart AI Watchdog.

PoE-коммутаторы KENO серии PoE+AI (KN-SW402PoE+AI, KN-SW802PoE+AI, KN-SW1602PoE+AI, KN-SW2402PoE+AI)

Модели семейства

KN-SW402PoE+AI4 порта PoE, общий бюджет 65Вт; настенный.

Порты PoE	1-4 порт 10/100 Base-TX (PoE): режим 1 до 100 метров, режим 2 (10 Base-TX) до 250 метров
Uplink	2 порта 10/100 Base-TX до 100 метров
Общий бюджет PoE	65Вт; на порт 15.4Вт (IEEE802.3af) / 30Вт (IEEE802.3at)
Коммутационная матрица	1.6 ГБит/с
Скорость пересылки	0.89 Mpps@64byte
Буфер / MAC	768 Кб / 1Кб
Электропитание	AC 100-240В, 50/60Гц, грозозащита TVS 4000В, IP30
Температура	-20 ~ +55 °C, 5 ~ 95% (без конденсата)
Габариты / вес	143 x 115 x 40 мм, 600 г

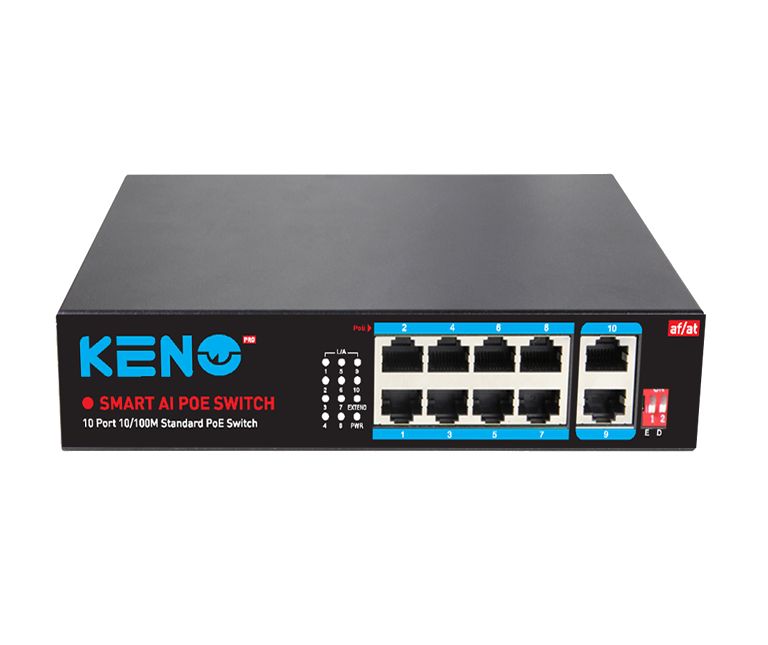

KN-SW802PoE+AI8 портов PoE, общий бюджет 120Вт; настенный.

Порты PoE	1-8 порт 10/100 Base-TX (PoE): режим 1 до 100 метров, режим 2 (10 Base-TX) до 250 метров
Uplink	2 порта 10/100 Base-T до 100 метров
Общий бюджет PoE	120Вт; на порт 15.4Вт (IEEE802.3af) / 30Вт (IEEE802.3at)
Коммутационная матрица	2 ГБит/с
Скорость пересылки	1.488 Mpps@64byte
Буфер / MAC	1.25 Мб / 2Кб
Электропитание	AC 100-240В, 50/60Гц, грозозащита TVS 4000В, IP30
Температура	-20 ~ +55 °C, 5 ~ 95% (без конденсата)
Габариты / вес	195 x 130 x 40 мм, 1000 г

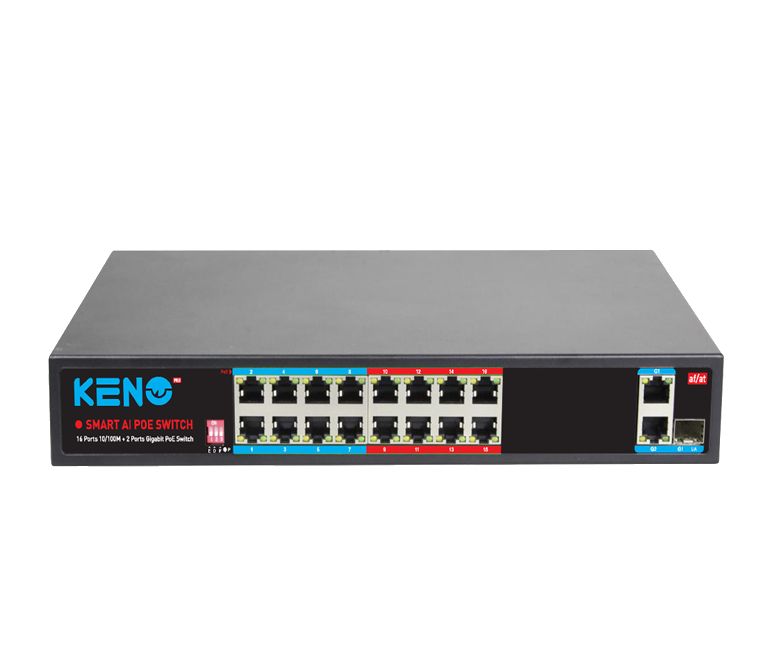

KN-SW1602PoE+AI16 портов PoE и uplink с SFP, бюджет 250Вт; в 19" стойку.

Порты PoE	1-16 порт 10/100 Base-T (PoE); режим 2: 1-8 порт до 100 метров, 9-16 порт 10 Base-T до 250 метров
Uplink	17-18 порт 10/100/1000 Base-T до 100 метров; 17 порт 10/100/1000 Base-X SPF (Multi 850nm до 500м, single 1310nm до 40км, 1550nm до 120км)
Общий бюджет PoE	250Вт с автоматическим перераспределением нагрузки; на порт 15.4Вт / 30Вт
Коммутационная матрица	14.8 ГБит/с
Скорость пересылки	5.36 Mpps@64byte
Буфер / MAC	4 Мб / 16Кб
Электропитание	AC 100-240В, 50/60Гц, грозозащита TVS 4000В, IP30
Габариты / вес	330 x 204 x 44 мм, 2200 г

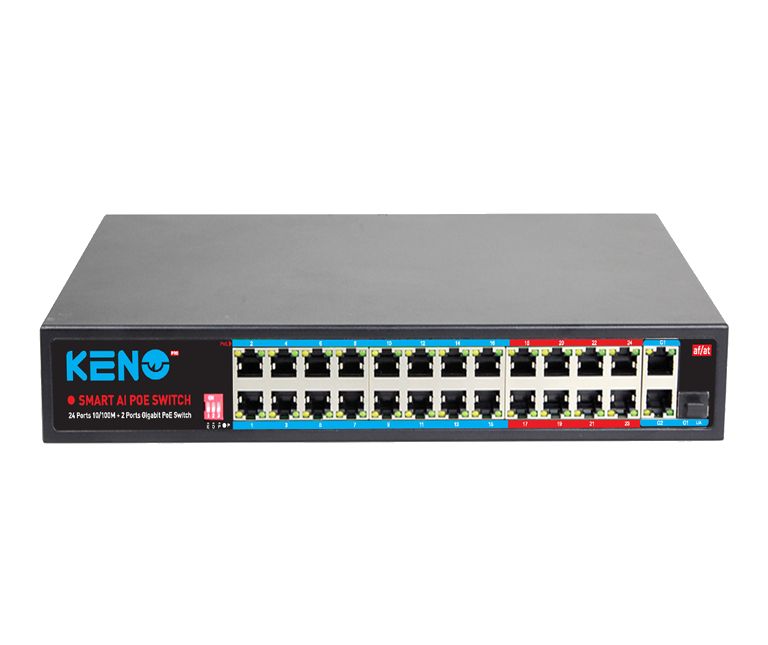

KN-SW2402PoE+AI24 порта PoE и uplink с SFP, бюджет 250Вт; в 19" стойку.

Порты PoE	1-24 порт 10/100 Base-T (PoE); режим 2: 1-16 порт до 100 метров, 17-24 порт 10 Base-T до 250 метров
Uplink	25-26 порт 10/100/1000 Base-T до 100 метров; 26 порт 10/100/1000 Base-X SPF (Multi 850nm до 500м, single 1310nm до 40км, 1550nm до 120км)
Общий бюджет PoE	250Вт; на порт 15.4Вт (IEEE802.3af) / 30Вт (IEEE802.3at)
Коммутационная матрица	14.8 ГБит/с
Скорость пересылки	6.55 Mpps@64byte
Буфер / MAC	4 Мб / 16Кб
Электропитание	AC 100-240В, 50/60Гц, грозозащита TVS 4000В, IP30
Габариты / вес	330 x 204 x 44 мм, 2900 г

Как это работает и подключается

Функция Smart AI Watchdog включается и выключается переключателем на корпусе (On / Off); там же — переключатель режима передачи данных 100м / 250м.
Максимальная дистанция питания и сети: до 150м UTP Cat.5e / до 250м UTP Cat.6e.
Бюджет на канал — 15.4Вт (IEEE802.3af) или 30Вт (IEEE802.3at) из общего бюджета коммутатора.
Поддержка VLAN заявлена в строке «Сетевые инструменты».

Монтаж

Комплект: 402 и 802 — коммутатор, настенное крепление 2 шт., паспорт, кабель питания; 1602 и 2402 — коммутатор, паспорт, кабель питания, кронштейн для крепления в 19” стойку.
Не допускайте попадания изделия под дождь и в условия высокой влажности; не устанавливайте во влажных, запылённых или закопчённых помещениях — риск пожара и поражения током.
Меры безопасности при монтаже — по «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей».

Примеры

Питание IP-камер на удалении

При переключении в режим 2 (10 Base-T) дальность передачи данных и питания по порту увеличивается до 250 метров; остальные порты остаются в режиме 100 метров.

Зависание камеры на порту

Smart AI Watchdog следит за активностью на каждом порту: если обмена данными с устройством нет, коммутатор перезапускает питание на проблемном канале.

Частые вопросы

Сколько PoE-мощности у каждой модели?

KN-SW402PoE+AI — 65Вт, KN-SW802PoE+AI — 120Вт, KN-SW1602PoE+AI и KN-SW2402PoE+AI — 250Вт общий бюджет; на порт не более 30Вт (802.3at).

Что в строке «Сетевые инструменты»?

Поддержка VLAN и Smart AI Watchdog.

Нюансы и грабли

В таблице паспортов у «Электропитание» напечатано «AC 11-240В», на рисунке у разъёма — «AС питание 100-240В»; в карточке принят диапазон с рисунка, сверьте по шильдику.
Режим 250 метров — это 10 Base-T, скорость порта падает до 10 Мбит/с: для IP-камер с высоким битрейтом проверьте, что потока хватает.
У 16- и 24-портовых моделей режим 250 метров действует не на всех портах: на 9-16 (1602) и 17-24 (2402); на остальных дальность 100 метров.
В тех же папках лежат старые паспорта (2018 г.) на KN-SW…PoE+ без «AI» с другими данными (другие матрица и дальность) — не путайте их с моделями «+AI».
