KENO · уличные коммутаторы PoE
KN-SWB-L08P — уличные узлы коммутации на 8 PoE-портов в шкафу (вентилятор, обогрев, АКБ)
Управляемый L2+ коммутатор на 8 PoE-портов и 2 SFP в уличном шкафу с оптическим кроссом на 4 порта SC. Исполнения с вентилятором, обогревом, резервом; корпус металл или ABS.
Модели семейства
KN-SWB-L08P-C(A)Версия Arctic (металл). Встроенный вентилятор, оптический кросс на 4 порта SC Simplex SM.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный вентилятор, оптический кросс на 4 порта SC Simplex SM |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 200 мм |
| Масса (с упаковкой) | 13 кг |
| Грозозащита | встроенная, 6 кВ |

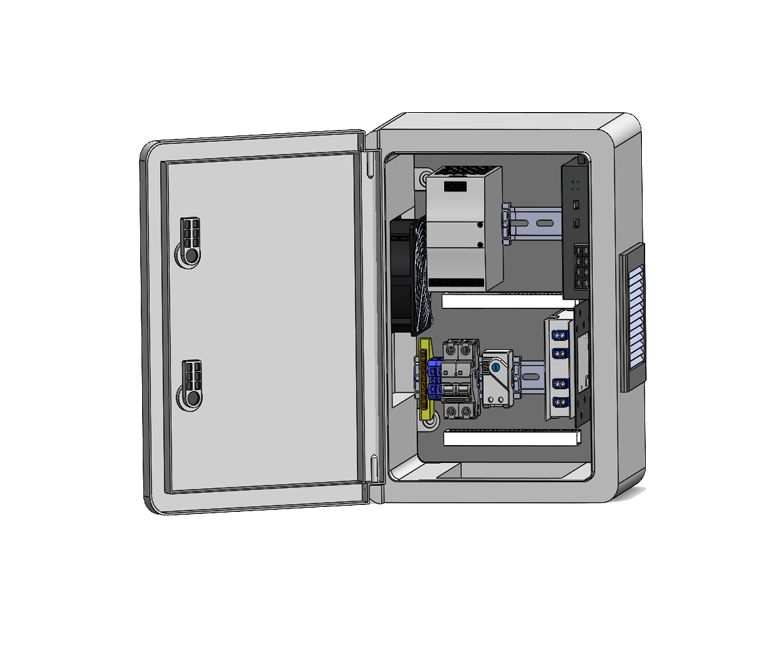

KN-SWB-L08P-C(C)Версия City (ABS пластик). Встроенный вентилятор, оптический кросс на 4 порта SC Simplex SM.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный вентилятор, оптический кросс на 4 порта SC Simplex SM |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 220 мм |
| Масса (с упаковкой) | 10 кг |
| Грозозащита | встроенная, 6 кВ |

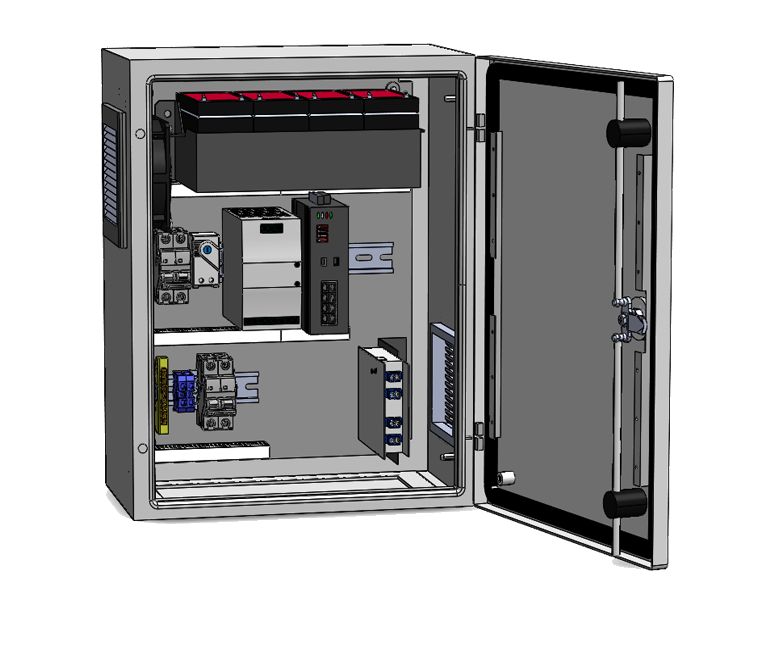

KN-SWB-L08P-CR(A)Версия Arctic (металл). Встроенный источник резервного питания, 4 АКБ 12В, 7Ач в комплекте, вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный источник резервного питания, 4 АКБ 12В, 7Ач в комплекте, вентилятор |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 250 мм |
| Масса (с упаковкой) | 25 кг |
| Грозозащита | встроенная, 6 кВ |

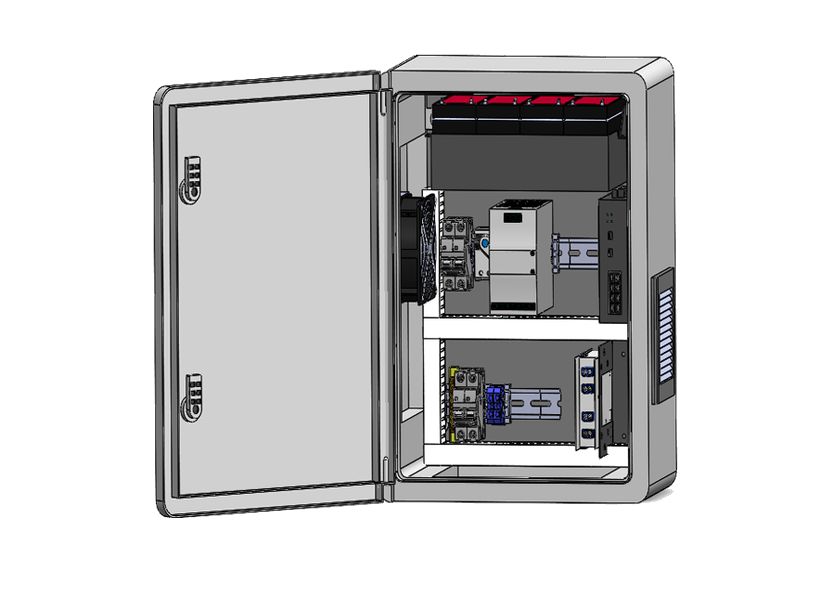

KN-SWB-L08P-CR(C)Версия City (ABS пластик). 4 АКБ 12В, 7Ач в комплекте, вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | 4 АКБ 12В, 7Ач в комплекте, вентилятор |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 240 мм |
| Масса (с упаковкой) | 15 кг |
| Грозозащита | встроенная, 6 кВ |
KN-SWB-L08P-H(A)Версия Arctic (металл). «холодный старт», встроенный нагреватель.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | «холодный старт», встроенный нагреватель |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP66, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 200 мм |
| Масса (с упаковкой) | 13 кг |
| Грозозащита | встроенная, 6 кВ |

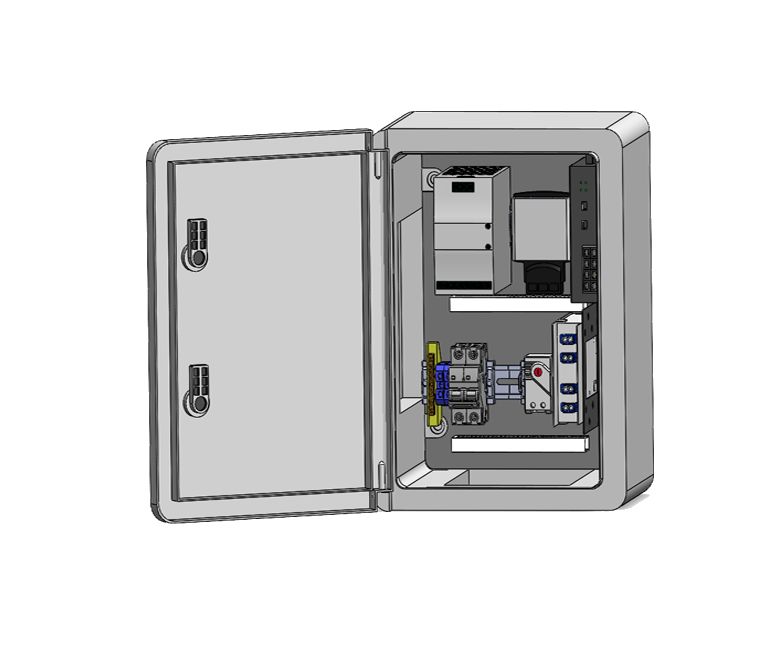

KN-SWB-L08P-H(C)Версия City (ABS пластик). «холодный старт», встроенный нагреватель.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | «холодный старт», встроенный нагреватель |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP66, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 220 мм |
| Масса (с упаковкой) | 10 кг |
| Грозозащита | встроенная, 6 кВ |

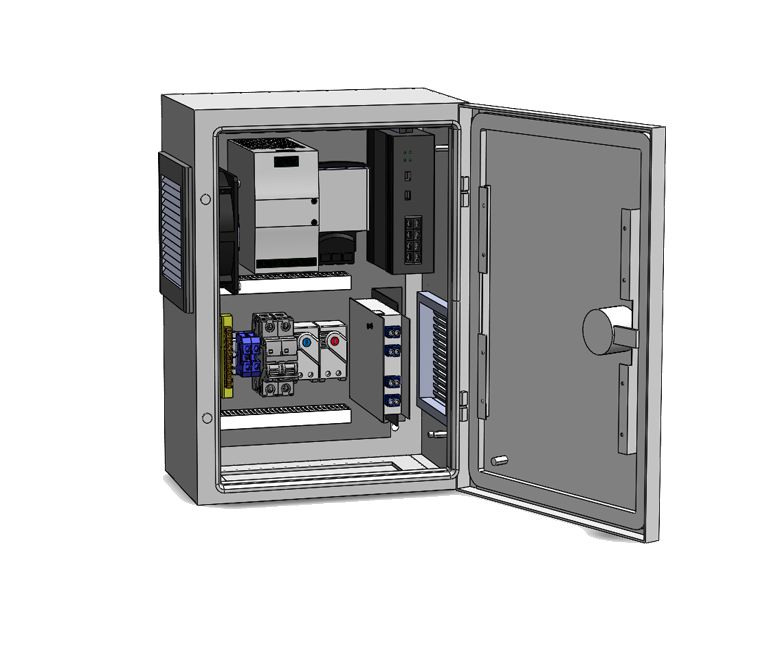

KN-SWB-L08P-HC(A)Версия Arctic (металл). «холодный старт», нагреватель и вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | «холодный старт», нагреватель и вентилятор |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 200 мм |
| Масса (с упаковкой) | 13 кг |
| Грозозащита | встроенная, 6 кВ |

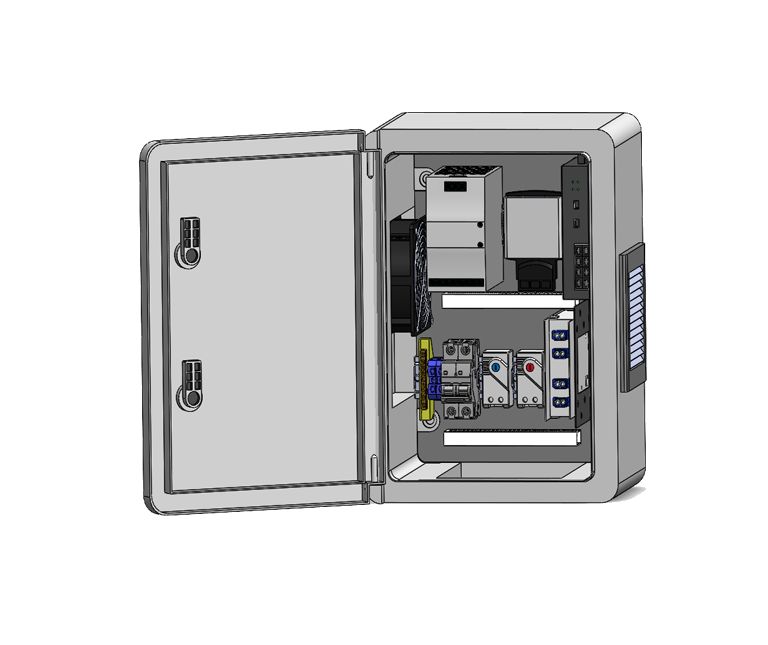

KN-SWB-L08P-HC(C)Версия City (ABS пластик). «холодный старт», нагреватель и вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | «холодный старт», нагреватель и вентилятор |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 400 х 300 х 220 мм |
| Масса (с упаковкой) | 10 кг |
| Грозозащита | встроенная, 6 кВ |

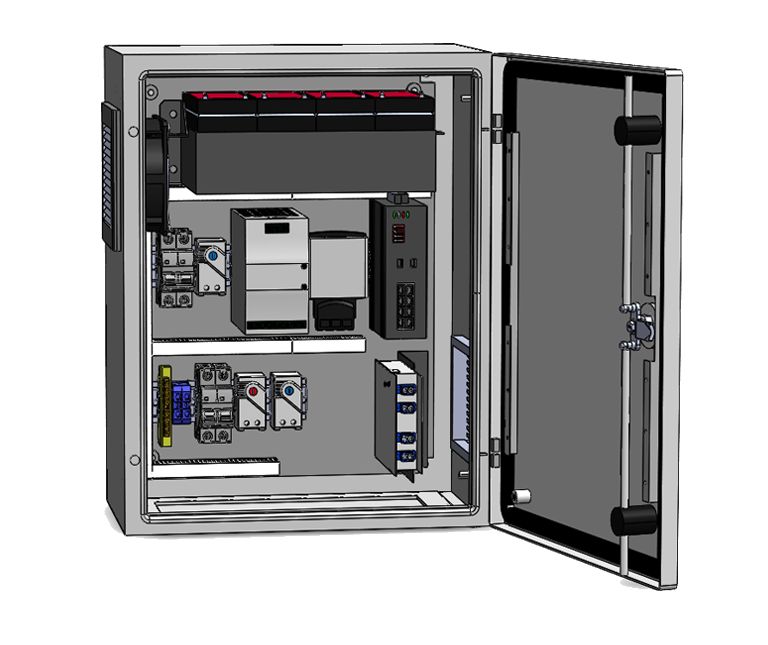

KN-SWB-L08P-HCR(A)Версия Arctic (металл). Встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель и вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель и вентилятор |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 250 мм |
| Масса (с упаковкой) | 25 кг |
| Грозозащита | встроенная, 6 кВ |

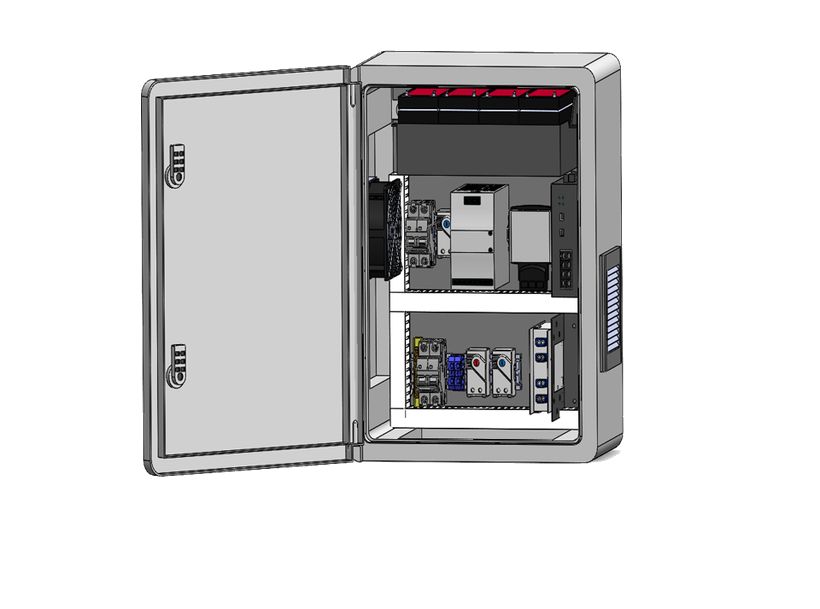

KN-SWB-L08P-HCR(C)Версия City (ABS пластик). Встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель и вентилятор.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель и вентилятор |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP55, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 240 мм |
| Масса (с упаковкой) | 15 кг |
| Грозозащита | встроенная, 6 кВ |

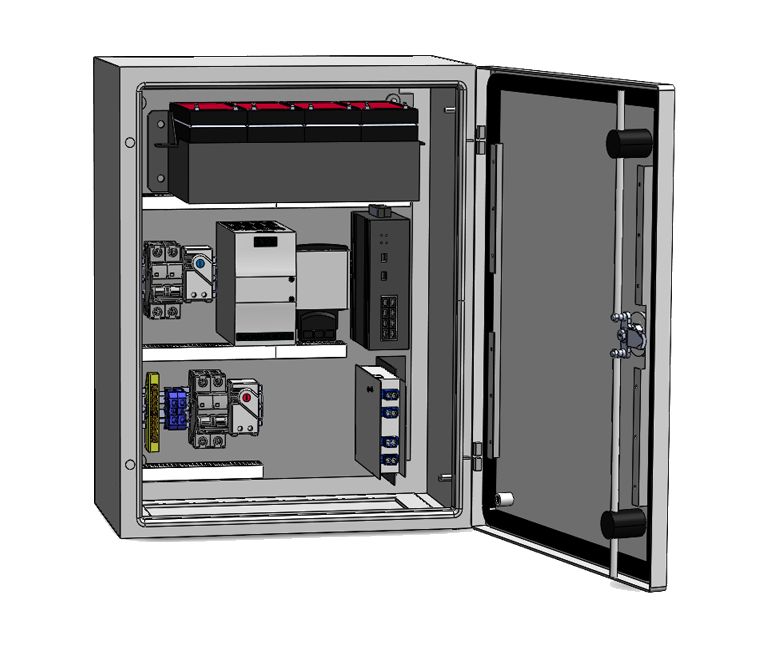

KN-SWB-L08P-HR(A)Версия Arctic (металл). Встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель |
| Корпус | Arctic: металл, сталь 1мм |
| Степень защиты | IP66, IK10 |
| Рабочая температура | от -60ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 250 мм (по паспорту; в РЭ — 400 х 400 х 250 мм) |
| Масса (с упаковкой) | 25 кг (по паспорту; в РЭ — 23 кг) |
| Грозозащита | встроенная, 6 кВ |

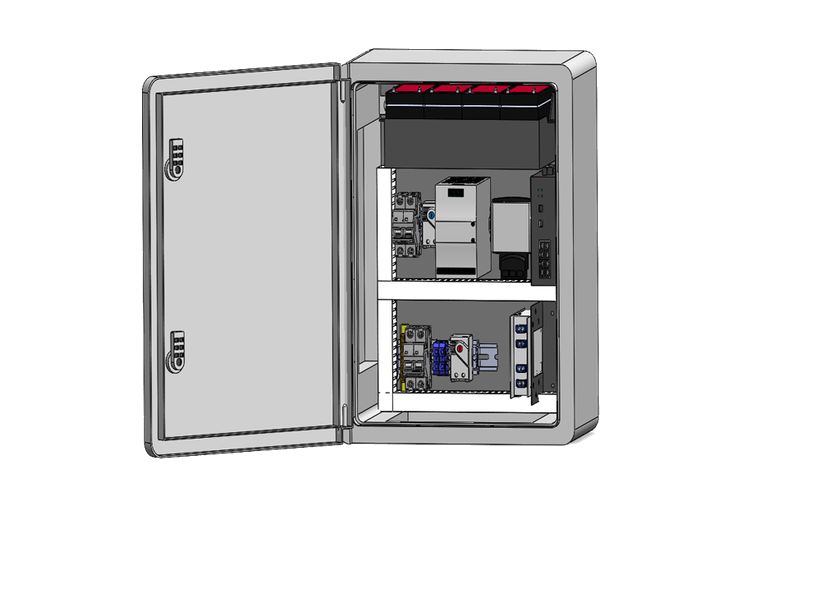

KN-SWB-L08P-HR(C)Версия City (ABS пластик). Встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель.
| Порты | 8 × 10/100/1000 Base-T RJ-45 PoE, 2 × 1000 Base-X SFP, консольный порт 1 |
| PoE | 802.3af/at/bt (1,2 порт), общий бюджет 240 Вт |
| Питание | 180...264В АС, 50 Гц; макс. потребляемая мощность 400 Вт |
| Исполнение | встроенный источник резервного питания, 4 АКБ 12В, 7Ач, «холодный старт», нагреватель |
| Корпус | City: ABS пластик, 2.6 мм |
| Степень защиты | IP66, IK10 |
| Рабочая температура | от -45ºС до +60ºС |
| Габариты (без кабельных вводов) | 500 х 400 х 240 мм |
| Масса (с упаковкой) | 15 кг |
| Грозозащита | встроенная, 6 кВ |
Как это работает и подключается
- Суффиксы в названии (по «Примеру условного обозначения» в паспортах): C — встроенный вентилятор, H — «холодный старт» и встроенный нагреватель, R — встроенный источник резервного питания с 4 АКБ 12В, 7Ач; (A) — версия Arctic, металл; (C) — версия City, ABS пластик.
- Режимы резервного исполнения (по РЭ HR(A)): «Основной» — при сети питание коммутатора и заряд АКБ; «Резерв» — при пропадании сети питание нагрузки от АКБ, при дальнейшем снижении напряжения выход отключается, чтобы не допустить глубокого разряда.
- Индикаторы: PWR горит зелёным до 30 сек — система загружается; больше 30 сек — система неисправна. NMC: мерцает — инициализация, горит — постоянная работа. RJ-45: оранжевый — подключено устройство и подаётся PoE, зелёный — подключено устройство.
- Если на портах нет индикации, РЭ советует проверить контакты RJ45 и что мощность подключённых PoE-устройств в норме, при необходимости нажать кнопку «Сброс».
- Гарантийный срок — 60 месяцев (АКБ — 12 месяцев, по РЭ HR(A)).
Монтаж
- Монтаж на стену или опору — планками из комплекта: приложить планки к задней стенке корпуса по сквозным отверстиям, прикрепить болтами, шайбами и гайками (в комплекте).
- Расстояние от стенок корпуса до стен или соседнего оборудования — не менее 10-15 см; кабельные вводы должны быть внизу, шкаф устанавливается вертикально.
- Кабели — через герметичные вводы на нижней стенке; неиспользуемые гермовводы закрутить, иначе система обогрева может работать неправильно, возможен конденсат и выход коммутатора из строя.
- Порядок подключения по РЭ: автомат выключить; линию АКБ к ББП с соблюдением полярности; провод заземления к клемме «земля»; сетевые «Ноль» и «Фаза» на колодку; UTP с PoE-устройствами в RJ-45, оптику в SFP; кабели уложить в перфорированный короб, чтобы не касались нагревателя; подать сеть, включить автомат и проверить индикацию «Питание».
- Качественное заземление — обязательное условие; подключение выполнять при отключенной сети. SFP-модули в комплект не входят.
Примеры
Узел у камер на опоре или фасаде
До 8 оконечных устройств с PoE подключаются к узлу, дальше данные уходят в групповой канал по оптике (SFP, кросс на 4 порта SC Simplex SM) или по меди.
Узел, который должен пережить пропадание сети
Исполнения с R имеют встроенный источник резервного питания и 4 АКБ 12В, 7Ач: при исчезновении сети узел переходит на питание от АКБ, а при глубоком разряде отключает выход.
Узел в сильный мороз
Исполнения с H («холодный старт») имеют нагреватель и термостат, которые поддерживают температуру внутри шкафа для оборудования при отрицательной температуре снаружи.
Частые вопросы
Чем отличаются версии (A) и (C)?
(A) — Arctic, стальной корпус 1мм, рабочий диапазон от -60ºС до +60ºС; (C) — City, ABS пластик 2.6 мм, от -45ºС до +60ºС.
Что значат буквы C, H, R?
C — вентилятор, H — «холодный старт» и встроенный нагреватель, R — встроенный источник резервного питания и 4 АКБ 12В, 7Ач.
Сколько PoE-мощности на весь узел?
Общий бюджет PoE 240 Вт; PoE 802.3af/at/bt заявлен на 1 и 2 порт.
Нюансы и грабли
- Паспорт и РЭ на KN-SWB-L08P-HR(A) расходятся: паспорт — PoE 802.3af/at/bt, питание 180...264 В, 400 Вт, 500 х 400 х 250 мм, 25 кг; РЭ — PoE 802.3af, 802.3at, 230 В АС ± 10%, 550 Вт, 400 х 400 х 250 мм, 23 кг. Расхождение заметное: сверяйте по шильдику и закладывайте большую из двух мощностей.
- Хранение и перевозка узлов с резервом — с демонтированной плавкой вставкой (предохранителем), чтобы ограничить разряд АКБ; глубоко разряженные АКБ использовать запрещено.
- При длительном хранении заряжайте АКБ минимум раз в 3 месяца: подключить к сети 230В, автомат «Вкл», на заряд до нужной ёмкости нужно 4-6 часов.
- В шкафу стоят автоматы «C» с током срабатывания >4A — выбраны, чтобы исключить ложные срабатывания защиты.
- Для версий City (ABS) паспорт даёт другие условия хранения и транспортировки, чем для Arctic: группа 3 по ГОСТ 15150-69, от минус 30 до плюс 55°С.
- Обслуживание: РЭ требует осмотр с удалением пыли и проверкой контактов не реже одного раза в полгода.
