Магистраль · приборы приёмно-контрольные охранно-пожарные на 2…30 шлейфов

Гранд МАГИСТР (версии 3 и 3.1) — охранно-пожарный прибор на 2, 4, 8, 16, 24 и 30 шлейфов

Охранно-пожарный прибор на 2…30 шлейфов: системный блок и клавиатура с ЖК-дисплеем, 3 реле ПЦН, 4 выхода оповещения, журнал 1024 события. Расширяется блоками и адаптерами.

ППКОП «Гранд МАГИСТР» (версия 3) и ППКУОП «Гранд МАГИСТР» (версия 3.1)

Модели семейства

ППКОП «Гранд МАГИСТР» (версия 3)Исполнения на 2, 4, 8, 16, 24, 30 шлейфов, со встроенным РИП или с питанием от внешнего РИП 12 В (ред. 3 от 11.07.17).

Шлейфов сигнализации	2, 4, 8, 16, 24 или 30 — по исполнению
Реле ПЦН	3 программируемых; контакты ~120 В, 1 А или =24 В, 2 А
Выходов оповещения	4 электронных ключа К1…К4 с контролем на обрыв и КЗ
Питание	сеть 130…280 В, 50 Гц; аккумулятор 12 В / 7 А·ч; внешний РИП 11…14 В
Выход на нагрузку	12±2 В, суммарно не более 1,2 А
Оконечный резистор шлейфа	7,5 кОм; время реакции на нарушение шлейфа 300 мс
Журнал	до 1024 событий
Габариты и масса	системный блок не более 345×180×90 мм и 1,2 кг; клавиатура не более 295×95×32 мм и 0,48 кг
Температура	системный блок от −30 до +55 °C; клавиатура от +5 до +55 °C

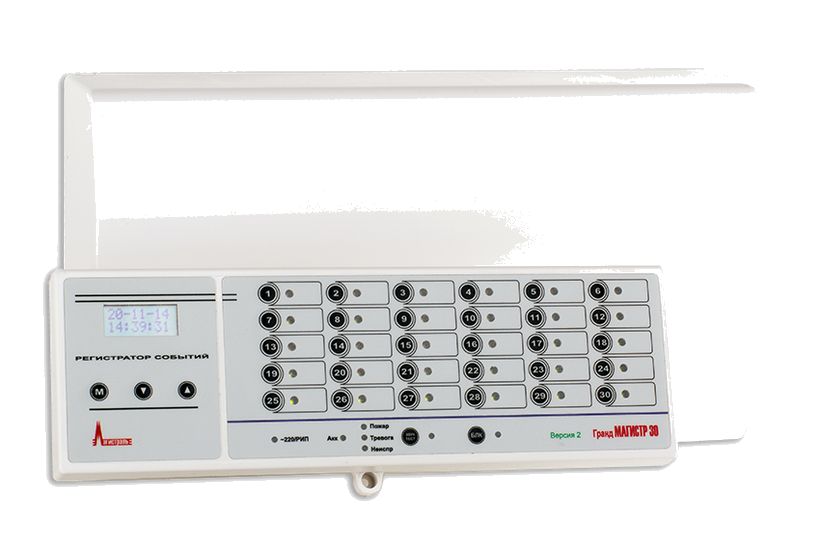

ППКОП «Гранд МАГИСТР (12В)» (версия 3), без встроенного РИППриложение А к РЭ: та же конструкция, но без встроенного источника; питание только от внешнего источника постоянного тока.

Питание	внешний источник 11…14 В
Ток в дежурном режиме	не более 0,13 А (2 и 4 ШС), 0,14 А (8), 0,18 А (16), 0,24 А (24), 0,29 А (30) — с учётом клавиатуры, без внешней нагрузки

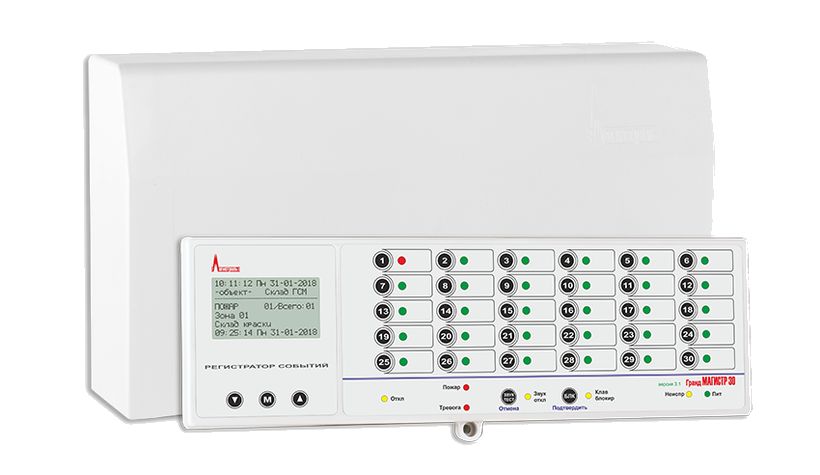

ППКУОП «Гранд МАГИСТР» (версия 3.1)Тот же ряд исполнений на 2…30 шлейфов; добавлены 4 раздела, подсветка дисплея клавиатуры и работа с блоками клапанов дымоудаления.

Шлейфов сигнализации	2, 4, 8, 16, 24 или 30 — по исполнению
Разделов для объединения шлейфов	4
Реле ПЦН	3 программируемых
Выходов оповещения	4 программируемых
Питание	сеть 130…280 В; аккумулятор 12 В / 7(9) А·ч; внешний РИП 11…14 В
Ток клавиатуры	не более 0,04 А
Габариты и масса	системный блок не более 345×180×90 мм и 1,2 кг; клавиатура не более 295×95×32 мм и 0,48 кг
Температура	системный блок от −30 до +55 °C; клавиатура от +5 до +55 °C

Как это работает и подключается

Клавиатура показывает дату, время, события и параметры меню; допускается до 4 дополнительных клавиатур для дублирования и разделения по функциям (охранная, пожарная). К каждой клавиатуре можно подключить считыватель ключей Touch Memory.
Состояние шлейфа определяется по сопротивлению: 2,8…8,4 кОм — норма; ниже 0,2 кОм — неисправность (пожарный) или тревога (охранный); 0,22…1,1 кОм — пожар; выше 15 кОм — неисправность.
Питание автоматически переключается на аккумулятор при пропадании сети и обратно; при разряде аккумулятора до 9,5 В прибор его отключает (исполнение с РИП).
Два способа конфигурирования: с клавиатуры через меню или с ПК через преобразователь USB/RS-485; так же обновляется программное обеспечение.
Заводская конфигурация: адрес клавиатуры 01, системного блока 00, все шлейфы «Охранный», реле ПЦН1 «Охрана», ПЦН2 «Пожар», ПЦН3 «Неисправность», ключи К1…К4 «Не используется».

Монтаж

Все монтажные подключения делать только при отключенных сети и аккумуляторе — иначе прибор можно повредить, и это опасно для жизни. Предохранители — только номинала, указанного в РЭ.
Системный блок и дополнительные блоки монтируются вертикально на стене в месте без доступа посторонних; клавиатура — вертикально в помещении, откуда ведут контроль обстановки.
Шлейфы с оконечными резисторами 7,5 кОм подключать с соблюдением полярности. Незадействованные шлейфы программируют «Не используется» или шунтируют резистором 7,5 кОм.
Выносные диоды ставятся на клеммах конечных оповещателей с соблюдением полярности. По умолчанию ключи К1…К4 имеют тип «Не используется» — оповещатели заработают только после задания типа.
Внешний РИП подключается к «+РИП» и «-12»; если у него есть реле «Неисправность», делают шлейф контроля исправности РИП на клеммы «Н» и «-12».
Для входа в программирование переключатель «ПРОГР» сзади основной клавиатуры ставят в «ON», после настройки возвращают в положение «1», иначе прибор не выполняет свои функции; для применения настроек питание перезапускают. Линия связи клавиатуры и блоков — до 500 м проводом не тоньше 0,5 мм².

Примеры

Малый и средний объект с охраной и пожаркой

Шлейфы программируются пожарными, охранными или технологическими, объединяются в разделы; на ПЦН уходят реле «Охрана», «Пожар», «Неисправность».

Расширение блоками по внутренней линии

Блоки реле БР (до 4, по 8 реле), блоки ключей БК (до 4, по 8 выходов), порты доступа ПД (до 30), блок автодозвона GSM для передачи голосом, SMS и по Contact-ID.

Прибор в системе МАГИСТРАТОР

Через сетевой адаптер СА приборы подключаются во внешнюю линию под управлением «МАГИСТРАТОРА»; для настройки системных блоков нужна хотя бы одна клавиатура с максимальным числом шлейфов.

Частые вопросы

Какие исполнения по числу шлейфов?

2, 4, 8, 16, 24 и 30.

Можно ли без встроенного блока питания?

Да, есть исполнение с питанием от внешнего РИП 11…14 В (Приложение А к РЭ версии 3).

Чем версия 3.1 отличается от 3?

По РЭ: 4 раздела для объединения шлейфов, подсветка дисплея клавиатуры, поддержка блоков клапанов дымоудаления и клавиатуры индикации и управления; в паспорте 3.1 прибор назван ППКУОП.

Нюансы и грабли

Оставили переключатель «ПРОГР» в положении «ON» — прибор не работает по назначению.
Подключили оповещатели на К1…К4 и забыли задать тип ключа — оповещатели молчат, потому что по умолчанию тип «Не используется».
Незадействованные шлейфы без резистора 7,5 кОм и без типа «Не используется» дадут извещения об обрыве.
Числа в РЭ версий 3 и 3.1 разные (число разделов, выходов оповещения, тип аккумулятора, ток клавиатуры) — смотреть строку своей версии.
Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.

Документация

Магистраль — ППКОП «Гранд МАГИСТР» (версия 3), техническое описание и инструкция по эксплуатации, ред. 3 от 11.07.17
Магистраль — ППКОП «Гранд МАГИСТР» (версия 3.1), техническое описание и инструкция по эксплуатации
Магистраль — Приложение А к ТО ППКОП «Гранд МАГИСТР (12В)» (версия 3)
