Гранд МАГИСТР-125 (версия 3.1) — адресный прибор на 30 зон и до 495 адресных устройств

Адресный ППКУОП на 30 зон и до 495 адресных устройств: клавиатура, блоки контроля линии, ключей, реле и порты доступа на одной линии RS-485.

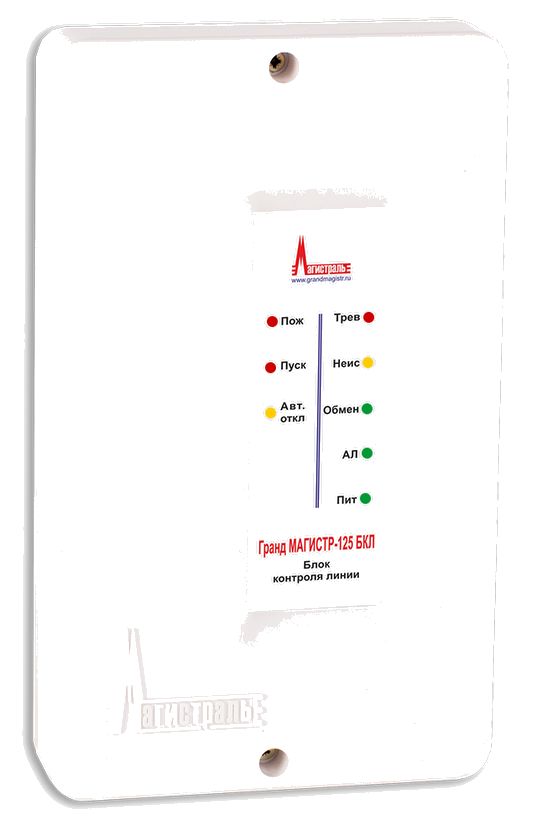

Адресный ППКУОП «Гранд МАГИСТР-125» (версия 3.1)

Модели семейства

Гранд МАГИСТР-125 (версия 3.1)Блочно-модульный прибор: клавиатура Кл, блоки контроля линии БКЛ, блоки БК, БР, БК-1/2, ИУ, порты доступа ПД и автодозвон GSM2 (ТУ 4372-008-70515668-13).

Зон	до 30 (до 900 в системе МАГИСТРАТОР)
Адресных устройств	99 на один БКЛ, до 495 при 5 БКЛ
Адресная линия	2 независимых канала на БКЛ, до 1000 м кабелем сечением 1 мм², импульсное напряжение до 27 В, ток адресных устройств не более 50 мА
Внутренняя линия	RS-485, до 32 блоков, шина 3-проводная до 500 м, ответвления не более 2 метров
Выходы оповещения / реле	до 40 / до 40
Клапаны дымоудаления	до 30 выходов с контролем положения
Порты доступа	до 30
Журнал	6500 событий
Клавиатура	12±2 В, ток не более 0,04 А, IP50, от +5 до +40 °C, не более 295×95×32 мм
БКЛ	ток без нагрузки не более 0,05 А, IP50, от −30 до +40 °C, не более 200×118×43 мм, 0,4 кг

Как это работает и подключается

Одна кнопка с индикатором на клавиатуре — одна зона, максимум 30. Дополнительные клавиатуры (до 5) только дублируют, дополнительные БКЛ зон не добавляют, но увеличивают число адресных устройств.
Тип зоны: охранная, пожарная, пожаротушения, технологическая, ЭДУ (пуск дымоудаления) или не используется. В зону входят адресные устройства только одного БКЛ и только соответствующего типа; любое устройство — только в одну зону.
Адресные устройства: извещатели ИПД и ИПР, метки МА и МП, устройства УО, УР, УЗСПТ и изолятор КЗ ИКЗ. Топология адресной линии — шина, звезда или кольцо в пределах допустимых параметров.
Пожарные режимы: Норма, Внимание, Пожар1, Пожар2, Неисправность, Пуск. Клавиатура обязательна для настройки; в составе системы МАГИСТРАТОР её можно убрать после настройки.

Монтаж

Все монтажные подключения делать только при отключенном питании. Блоки ставят на стене в месте без доступа посторонних.
Все блоки соединяют одной 3-проводной линией RS-485 (клеммы «ЛА», «ЛВ» и общий). Клавиатура питается от БКЛ (клеммы «+КВ-») кабелем сечением не менее 0,5 мм²; остальные блоки — от источника 12 В, общего или отдельных.
У каждого блока (кроме клавиатуры) есть шлейф контроля исправности внешнего РИП (клеммы «Н» и «-12»); если контроль не нужен, зашунтировать резистором 7,5 кОм.
Адреса блоков уникальны и ставятся до подачи питания (кроме клавиатуры, её адрес задаётся из меню). Обязательно один БКЛ с адресом 1 — в нём хранятся конфигурация и журнал. Дополнительным БКЛ — адреса 2–5. Адрес GSM2 фиксированный, 31.
Питание токопотребляющих адресных устройств (МА, УО, УР, УЗСПТ и другие) — отдельный источник 12 В или от БКЛ, если потребление не превышает 1 А.
Контроль сети 220 В включают переключателем К в «ON»; вход ~220 не питает прибор, а только контролирует наличие сети.
Для системы МАГИСТРАТОР сетевой адаптер МАГИСТРАТОР СА ставят в разъём блока с адресом 1.

Примеры

Адресная ОПС с оповещением и дымоудалением

Адресные извещатели и метки на линии БКЛ, оповещение через блоки ключей, клапаны через БК-1/БК-2 с клавиатурой ИУ.

Пожаротушение по зонам

Зона пожаротушения с ручными и дымовыми извещателями, метками блокировки и дистанционного пуска и устройствами запуска модуля пожаротушения УЗСПТ.

Контролируемый вход в помещение

Порт доступа ПД: постановка и снятие зоны и управление замком ключами Touch Memory, автоматическое открывание замков при пожаре.

Частые вопросы

Сколько адресных устройств можно подключить?

99 на один БКЛ и до 495 при пяти БКЛ.

Увеличит ли второй БКЛ число зон?

Нет, зон остаётся максимум 30; вырастает число адресных устройств.

Как питается прибор?

Все блоки, кроме клавиатуры, от внешнего источника 12 В; клавиатура — от БКЛ.

Нюансы и грабли

Число ИКЗ должно быть достаточным, чтобы при КЗ участка терялось не более половины адресных устройств зоны.
Устройства одной зоны не могут висеть на разных БКЛ.
БКЛ не имеет ни реле, ни выходов оповещения — для них нужны внешние БР и БК.
В этой РЭ до 5 блоков ключей и блоков реле в приборе, а в отдельных РЭ БК и БР версии 3 — не более 4; ориентироваться на РЭ своей версии прибора и проверить при заказе.
Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.

Документация

Магистраль — Адресный ППКУОП «Гранд МАГИСТР-125» (версия 3.1), техническое описание и инструкция по эксплуатации, ред. 5 от 03.03.23
