Гранд МАГИСТР А (версия 2) — компактный охранно-пожарный прибор на 2, 4 или 8 шлейфов со встроенной клавиатурой

Прибор на 2, 4 или 8 шлейфов с клавиатурой и светодиодами, без дисплея. Три реле ПЦН, три выхода оповещения, тампер, аккумулятор 12 В / 2,2 А·ч; настройка кнопками.

Модели семейства

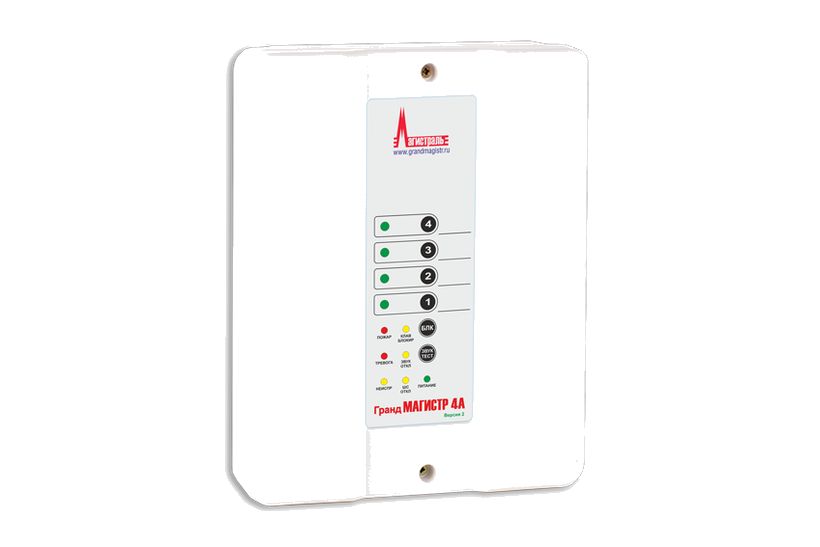

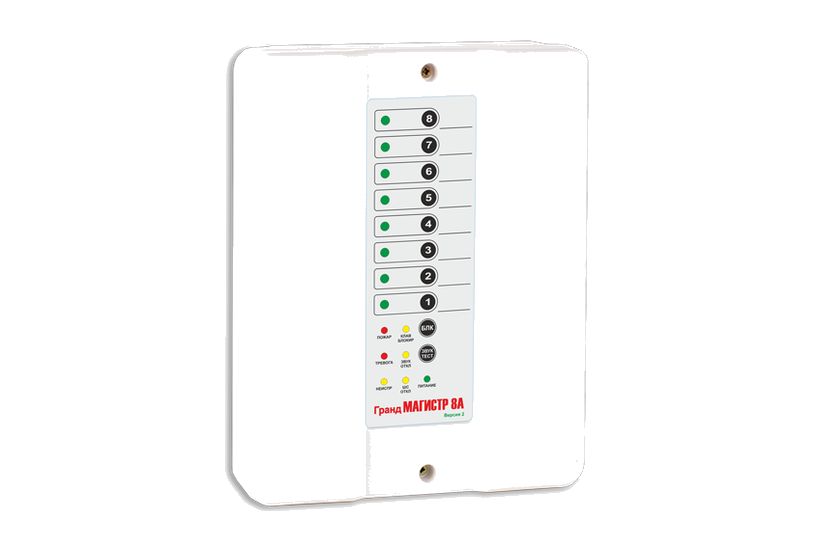

Гранд МАГИСТР 2А / 4А / 8А (версия 2)Три исполнения по числу шлейфов: 2, 4 и 8 (ТУ 26.30.50-010-70515668-2025).

Шлейфов	2, 4 или 8 по исполнению
Разделов	2 для группового взятия на контроль
Реле ПЦН	1 с перекидным контактом и 2 с нормально разомкнутым; контакты ~120 В / 1 А, =24 В / 2 А
Выходы оповещения	3 — «Сирена», «Световое», «Табло ВЫХОД»
Питание	сеть 130…280 В, 50 Гц; встроенный аккумулятор 12 В / 2,2 А·ч
Ток от аккумулятора в дежурном режиме	не более 0,110 А (2 ШС), 0,115 А (4 ШС), 0,120 А (8 ШС)
Нагрузка по цепи 12 В	не более 1 А с внешним РИП и не более 0,3 А без него
Оконечный резистор	7,5 кОм, время реакции на нарушение шлейфа 300 мс
Габариты и масса	не более 200×187×65 мм и 0,7 кг без аккумулятора
Температура	от −30 до +55 °C

Как это работает и подключается

Программирование кнопками клавиатуры и цветом светодиодов: переключатель «КОНФИГ» в «ON», кнопка «ТЕСТ», код функции набирается кнопками шлейфов, параметр — кнопками шлейфов, сохранение кнопкой «БЛК». Каждый раз перезапускать прибор при смене функции не нужно.
Цвет индикатора шлейфа при программировании типа: зелёный — охранный (по умолчанию), красный — пожарный. Разделы — для групповой постановки и снятия: в таблице ТТХ и в кодах программирования 2 раздела; в раздел можно задавать шлейфы только одного типа.
Заводская конфигурация: все шлейфы «Охранный», ПЦН1 «Пожар», ПЦН2 «Охрана», ПЦН3 «Неисправность», все тактики выключены; сброс на заводские — одновременное удержание «БЛК» и «ТЕСТ» не менее 3 секунд.
Ключей Touch Memory до 8 на шлейф, линия считывателя до 40 м.

Монтаж

Все монтажные подключения делать только при отключенных сети и аккумуляторе — иначе прибор можно повредить, и это опасно для жизни.
Прибор монтируется вертикально на стене в месте без доступа посторонних: открутить два самореза крышки, разметить по паспорту, закрепить, сделать электромонтаж по схеме внешних соединений.
Незадействованные выходы оповещения зашунтировать диодами (иначе прибор выдаёт неисправность по этим выходам); незадействованные шлейфы — резистором 7,5 кОм ±5 %.
Шлейф контроля исправности внешнего РИП (клеммы «Н» и «-12») зашунтировать резистором 7,5 кОм, если состояние внешнего РИП не контролируется.
Если ток внешней нагрузки по цепи 12 В и цепям оповещения превышает 300 мА, нужен внешний РИП (клеммы «+РИП» и «-12»).
Подать сеть 220 В, подключить аккумулятор по цветовой маркировке (красный — плюс) и настроить прибор. Крышку закрыть — иначе прибор выдаёт сигнал о вскрытии.

Примеры

Небольшой охраняемый объект

2, 4 или 8 шлейфов с охранными или пожарными извещателями, постановка и снятие кнопками, ключами Touch Memory.

Охранные тактики

«Задержка на выход» 15, 30, 45, 60 секунд, «Задержка на выход с открытой дверью», «Задержка на вход», «Тихая тревога» (тревожная кнопка), «Автоперевзятие».

Четырёхпроводные пожарные извещатели

Прибор умеет сбрасывать питание с 4-проводных извещателей; двухпороговый и однопороговый режим с «Перезапросом».

Частые вопросы

Есть ли дисплей?

Нет: встроенная клавиатура со светодиодной индикацией состояния шлейфов; программирование по кодам на кнопках.

Сколько разделов?

2 раздела для группового взятия шлейфов на контроль.

Какие ключи поддерживаются?

Touch Memory, до 8 на шлейф.

Нюансы и грабли

РЭ противоречит себе по разделам: в «Особенностях» написано «до 4 разделов», а в технических характеристиках и в таблице кодов программирования — 2 раздела (коды 3-1 и 3-2). Ориентируйтесь на 2.
Переключатель «КОНФИГ» оставлен в «ON» — прибор не выполняет заложенные функции; после выхода из конфигурирования сделать перезапуск (сброс питания или функция «Перезапуск»).
Крышка не закрыта — сигнал вскрытия.
Ток внешней нагрузки по 12 В и цепям оповещения выше 300 мА — нужен внешний РИП, иначе прибор не потянет нагрузку.
Если у шлейфа из раздела записаны ключи Touch Memory, разделом можно управлять только ключом — кнопками других шлейфов раздела нельзя.
Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.

Документация

Магистраль — ППКОП «Гранд МАГИСТР А» (версия 2), техническое описание и инструкция по эксплуатации
