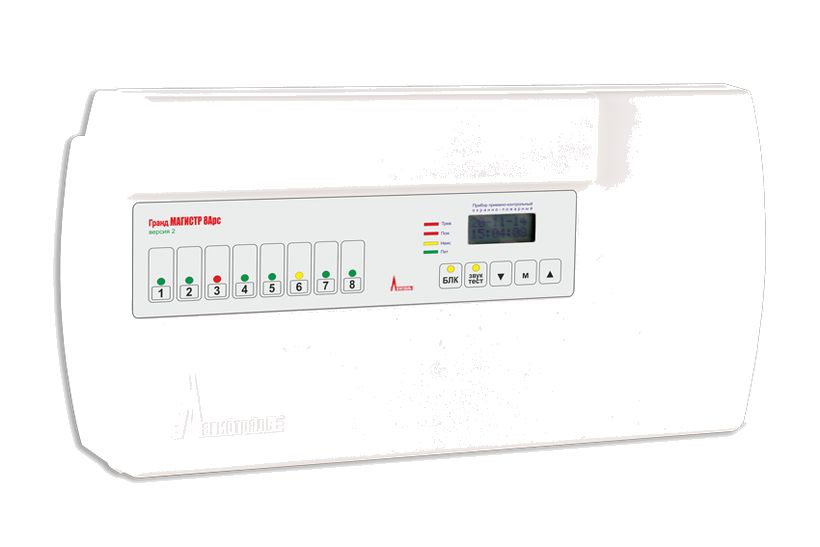

Гранд МАГИСТР Арс (версия 2) — прибор на 2…30 шлейфов с ЖК-дисплеем и встраиваемым SMS-модулем
Прибор на 2…30 шлейфов с ЖК-дисплеем, журналом 1024 события и аккумулятором 12 В / 7 А·ч. Модуль SMS/SMS2 шлёт сообщения на 8 номеров и принимает команды по SMS.
Модели семейства
Гранд МАГИСТР 2 / 4 / 8 / 16 / 24 / 30 Арс (версия 2)Исполнения по числу шлейфов 2, 4, 8, 16, 24, 30; с модулем SMS внутри или без него (ТУ 26.30.50-010-70515668-2025, РЭ ред. 6 от 01.11.2025).
| Шлейфов | 2, 4, 8, 16, 24 или 30 |
| Разделов | 4 |
| Реле ПЦН | 3 программируемых; контакты ~120 В / 1 А, =24 В / 2 А; задержка включения от 0 до 250 секунд |
| Выходы оповещения | 3 электронных ключа |
| Питание | сеть 130…280 В, 50 Гц; встроенный аккумулятор 12 В / 7 А·ч |
| Ток от аккумулятора в дежурном режиме | не более 0,087 А (2 ШС), 0,096 А (4), 0,113 А (8), 0,148 А (16), 0,189 А (24), 0,210 А (30) — без нагрузки и без SMS-модуля |
| Нагрузка по цепи 12 В | не более 1 А при наличии аккумулятора |
| Журнал | 1024 события |
| Габариты и масса | не более 322×167×87 мм и 0,85 кг без аккумулятора |
| Температура | от +5 до +55 °C |
Модуль SMS / SMS2Встраиваемый GSM-модуль; SMS2 — с двумя разъёмами SIM для резервирования канала.
| Номеров | до 8 в федеральном формате |
| SIM | mini-SIM, 1 или 2 разъёма по исполнению |
| Антенна | встроенная или разъём SMA для внешней |
| Ток | 0,008 А в дежурном режиме, 0,1 А при передаче сообщений |
| Габариты и масса | не более 100×85×25 мм и 0,1 кг |
| Температура | от +5 до +55 °C |
Как это работает и подключается
- Программирование через меню на ЖК-дисплее без дополнительных устройств: переключатель «ПРОГР» в «ON», кнопки «ВВЕРХ», «ВНИЗ», «БЛК», «М», «ЗВУК/ТЕСТ»; для применения настроек прибор перезапускают отключением питания.
- Типы шлейфа задаются кнопками: зелёный — охранный, красный — пожарный, оранжевый — технологический, не светится — не используется.
- Тактики охранных шлейфов: открытая дверь, закрытая дверь, задержка на вход, тихая тревога, автоперевзятие, повторное включение сирены, дистанционный сброс. Технологические — срабатывание с фиксацией и без.
- «Перезапрос» ШПС: после «Пожар» прибор переходит в «Внимание», обесточивает шлейфы на 5 секунд и если в течение 5 минут пожар подтверждается — выдаёт «Пожар».
- SMS2 работает одновременно только с одной SIM: на вторую переключается, если на первой нет связи 5 минут, через 1 час пробует вернуться, раз в 30 дней переключается на вторую на 1 час, чтобы обслуживание не отключили.
Монтаж
- Все монтажные подключения делать только при отключенных сети и аккумуляторе — иначе прибор можно повредить, и это опасно для жизни.
- Монтировать вертикально на стене в месте без доступа посторонних: открутить винт крышки внизу, разметить по рисунку в паспорте, закрепить, сделать электромонтаж по схеме.
- Модуль SMS ставится внутрь на шасси и подключается шлейфом в 6-пиновый разъём «GSM» на обратной стороне платы, только при полностью обесточенном приборе (сеть и аккумулятор отключены). Исполнения модуля: со встроенной антенной или только с разъёмом SMA для внешней антенны.
- SIM в разъём по маркировке на разъёме; вторую — при необходимости резервирования.
- По умолчанию выходы оповещения имеют тип «Не используется» — оповещение не заработает, пока тип не задан. Неиспользуемые выходы оставлять «Не используется», иначе неисправность.
- Незадействованные шлейфы — тип «Не используется» или резистор 7,5 кОм ±5 %. Крышку закрыть, иначе сигнал вскрытия.
Примеры
SMS дежурному
На запрограммированные номера уходит короткое сообщение со временем и названием события, если для номера включён соответствующий признак; при снижении баланса SIM до заданного уровня приходит SMS о счёте.
Постановка и снятие по SMS
Команды «ВЗЯТЬ N», «СНЯТЬ N», «СЧЕТ», «ЖУРНАЛ [Кn]» — большими или маленькими русскими буквами, только с запрограммированных номеров с разрешением управления.
Радио-брелок
Функция «Сухой контакт»: шлейф ставится и снимается кратковременным замыканием контактов «+ТМ–».
Частые вопросы
Что такое SMS2 и чем отличается от SMS?
SMS2 имеет «двухсимочный» разъём для второй SIM-карты с целью резервирования канала.
Сколько номеров?
До 8 в федеральном формате.
Модуль идёт в комплекте?
Прибор поставляется в двух комплектациях: со встроенным модулем SMS и без него.
Нюансы и грабли
- Без программирования типа выходов оповещения прибор не управляет внешним оповещением.
- Установка модуля SMS и SIM при включённом приборе — не по РЭ.
- Переключатель «ПРОГР» в «ON» после настройки — прибор не выполняет свои функции; ставить в «1».
- Признак «Предварительный звонок» есть в РЭ ред. 6; в предыдущей ред. 4 его нет, там был признак «Все события» для отправки SMS на ПЦН и кодовый формат.
- Конструкция не рассчитана на агрессивные среды, пыль и взрывоопасные помещения.
Документация
- Магистраль — ППКОП «Гранд МАГИСТР Арс» (версия 2), техническое описание и инструкция по эксплуатации, ред. 6 от 01.11.2025
- Магистраль — тот же РЭ, ред. 4 от 21.06.21 (модуль SMS2)
