MaviGard · приборы приёмно-контрольные

ML-222X — неадресные пожарные ППКП на 2, 4 и 8 зон под шлейфы с обычными извещателями

Неадресные пожарные приборы MaviGard (марка Maxlogic) на 2, 4 или 8 зон: один выход оповещения, реле «Пожар» и «Неисправность», корпус для накладного монтажа.

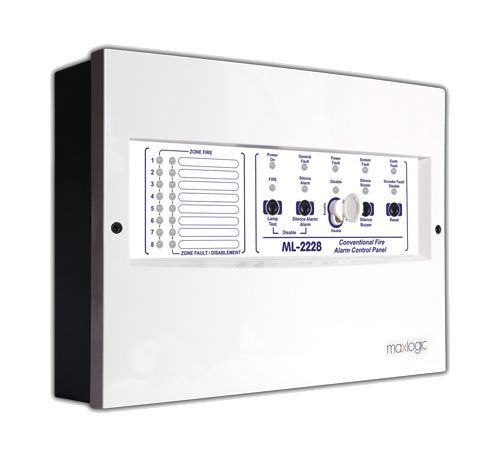

Приборы пожарной сигнализации MaviGard ML-222X

Модели семейства

ML-2222Прибор на 2 зоны.

Питание	230 В AC, 50 Гц (предохранитель 2 А)
Резервная батарея	2 × 12 В 2,1 А·ч
Напряжение в зонах	24 В DC
Оконечный резистор зоны	6K8
Выход оповещения	24 В DC 500 мА, оконечный резистор 10K
Выход внешнего питания	24 В DC 250 мА
Реле «Пожар» и «Неисправность»	30 В DC 100 мА, сухой контакт
Габариты	320 x 240 x 90 мм
Масса	~3450 г
Количество зон	2

ML-2224Прибор на 4 зоны.

Питание	230 В AC, 50 Гц (предохранитель 2 А)
Резервная батарея	2 × 12 В 2,1 А·ч
Напряжение в зонах	24 В DC
Оконечный резистор зоны	6K8
Выход оповещения	24 В DC 500 мА, оконечный резистор 10K
Выход внешнего питания	24 В DC 250 мА
Реле «Пожар» и «Неисправность»	30 В DC 100 мА, сухой контакт
Габариты	320 x 240 x 90 мм
Масса	~3450 г
Количество зон	4

ML-2228Прибор на 8 зон.

Питание	230 В AC, 50 Гц (предохранитель 2 А)
Резервная батарея	2 × 12 В 2,1 А·ч
Напряжение в зонах	24 В DC
Оконечный резистор зоны	6K8
Выход оповещения	24 В DC 500 мА, оконечный резистор 10K
Выход внешнего питания	24 В DC 250 мА
Реле «Пожар» и «Неисправность»	30 В DC 100 мА, сухой контакт
Габариты	320 x 240 x 90 мм
Масса	~3450 г
Количество зон	8

Как это работает и подключается

Прибор рассчитан на извещатели и ручные извещатели Maxlogic и MaviGard с неадресными шлейфами; соответствует EN 54-2 и EN 54-4.
Состояние выводится светодиодами «Пожар» и «Неисправность» по каждой зоне и пьезозуммером; все светодиоды проверяются одной кнопкой.
Линии зон и оповещения контролируются на обрыв и короткое замыкание.
Функциями «Отключение зоны» и «Отключение оповещателей» отключаются нужные зоны и выход оповещения.
Общее для всех моделей: Температура: от -10 до +55 °C; Степень защиты: IP30.

Монтаж

Кабель заводится в корпус сверху и сзади; монтаж накладной.
На конец каждой зоны — оконечный резистор 6K8, на конец линии оповещения — 10K (по схеме подключения).
Выход внешнего питания и выход оповещения вместе дают не более 500 мА.
Схема подключения показывает в зоне извещатели ML-2110, ML-2120, ML-2130, ML-2140 и ручной ML-2710, на линии оповещения — ML-2410, ML-2420, ML-2430; выносной индикатор — MG-4000.

Примеры

Небольшой объект с зонами

На одну зону допускается до 32 обычных извещателей и любое число ручных; нужные зоны и выход оповещения по запросу отключаются.

Реле с другой коммутацией

Опциональный модуль-преобразователь превращает реле «Пожар» (NO) или «Неисправность» (NC) в контакт NO+NC на 250 В AC 10 А.

Частые вопросы

Сколько извещателей на зону?

До 32 обычных извещателей и неограниченное число ручных.

Какие аккумуляторы нужны?

Две батареи 12 В 2,1 А·ч.

Какой оконечный резистор в зоне?

6K8; на линии оповещения 10K.

Нюансы и грабли

Выход оповещения (до 500 мА) и выход внешнего питания (250 мА) не складываются: вместе они выдают не более 500 мА.
Реле «Пожар» (NO) и «Неисправность» (NC) — сухие контакты 30 В DC 100 мА; для более мощной нагрузки нужен модуль-преобразователь на 250 В AC 10 А.
Число зон задаёт модель: ML-2222, ML-2224 или ML-2228.

Документация

MaviGard — лист продаж SDD-382 и схема подключения BS.348 (ML-222X)
