DRC — источник питания на DIN-рейку с зарядом АКБ (функция ИБП)

Источник питания на DIN-рейку 40–100 Вт со встроенным зарядом свинцовой АКБ: при пропадании сети нагрузка переходит на батарею без разрыва, есть сигналы AC OK и Battery Low.

Источники питания с зарядом АКБ Mean Well DRC

Модели семейства

DRC-4040 Вт. Исполнение A — один выход 13,8 В (12-вольтовая система); исполнение B — два выхода: CH1 13,8 В и CH2 27,6 В (24-вольтовая система с последовательными АКБ).

DRC-40A, выход/АКБ	CH1 13,8 В, 1,9 А, ток заряда до 2,9 А, мощность 40,02 Вт; отсечка АКБ при 10±0,5 В
DRC-40B, выходы/АКБ	CH1 13,8 В/0,95 А, CH2 27,6 В/1 А (или 0,5 А), суммарный ток заряда до 1,45 А, мощность 40,02 Вт; отсечка CH1 при 10±0,5 В, CH2 при 20±1 В
Питание	90–264 В AC, 127–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	86–87%
Перегрузка	105–150% номинала — hiccup-режим, автовосстановление
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×90×100 мм
Масса	0,3 кг
Сигналы AC OK / Battery Low	открытый коллектор (TTL), макс. 50 В/30 мА; порог Battery Low — ниже 11 В (12 В система) или 22 В (24 В система)

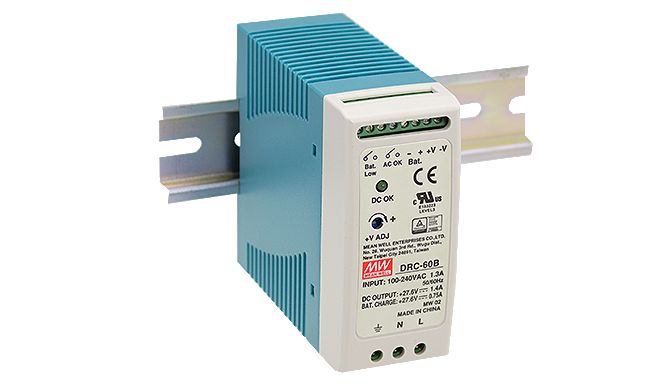

DRC-6060 Вт. Исполнение A — один выход 13,8 В; исполнение B — CH1 13,8 В и CH2 27,6 В.

DRC-60A, выход/АКБ	CH1 13,8 В, 2,8 А, ток заряда до 4,3 А, мощность 59,34 Вт; отсечка АКБ при 10±0,5 В
DRC-60B, выходы/АКБ	CH1 13,8 В/1,4 А, CH2 27,6 В/1,5 А (или 0,75 А), суммарный ток заряда до 2,15 А, мощность 59,34 Вт; отсечка CH1 при 10±0,5 В, CH2 при 20±1 В
Питание	90–264 В AC, 127–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	86–88%
Перегрузка	105–150% номинала — hiccup-режим, автовосстановление
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×90×100 мм
Масса	0,3 кг
Сигналы AC OK / Battery Low	релейный контакт, макс. 30 В/1 А; порог Battery Low — ниже 11 В (12 В система) или 22 В (24 В система)

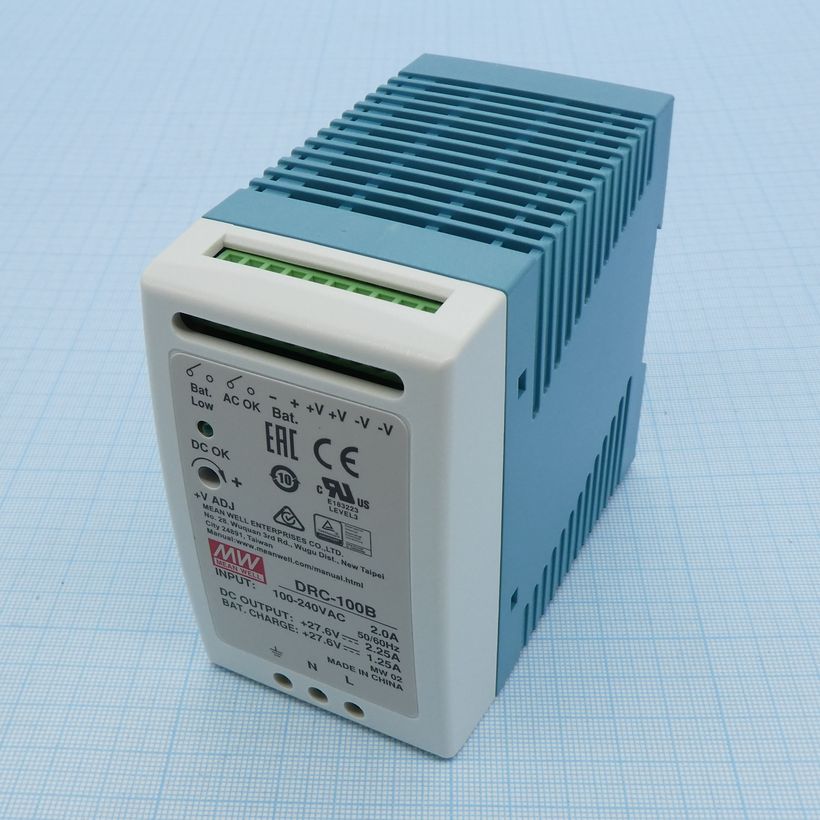

DRC-100100 Вт. Исполнение A — один выход 13,8 В; исполнение B — CH1 13,8 В и CH2 27,6 В. Соответствует EN54-4 для систем пожарной сигнализации.

DRC-100A, выход/АКБ	CH1 13,8 В, 4,5 А, ток заряда до 7 А, мощность 96,6 Вт; отсечка АКБ при 10±0,5 В
DRC-100B, выходы/АКБ	CH1 13,8 В/2,25 А, CH2 27,6 В/2,5 А (или 1,25 А), суммарный ток заряда до 3,5 А, мощность 96,6 Вт; отсечка CH1 при 10±0,5 В, CH2 при 20±1 В
Питание	90–264 В AC, 127–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	87–89%
Перегрузка	105–150% номинала — hiccup-режим, автовосстановление
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	55×90×100 мм
Масса	0,37 кг
Сигналы AC OK / Battery Low	релейный контакт, макс. 30 В/1 А; порог Battery Low — ниже 11 В (12 В система) или 22 В (24 В система)

Как это работает и подключается

Выход CH1 регулируется трим-потенциометром +V ADJ в пределах, указанных в datasheet для исполнения A/B.
Сигнал AC OK «низкий», когда источник включён; сигнал Battery Low «низкий», когда напряжение АКБ ниже порога отсечки — DRC-40 отдаёт оба сигнала как выход открытого коллектора (TTL), DRC-60 и DRC-100 — как релейный контакт.

Монтаж

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Клеммы АКБ (Bat.+, Bat.-) и сигнальные (AC OK, Bat. Low) выведены на отдельный клеммник, отдельно от клемм питания и выхода.
Электрическая прочность изоляции: вход–выход 3 кВ AC, вход–FG 2 кВ AC, выход–FG 0,5 кВ AC.
Если напряжение АКБ ниже порога отсечки, автоматическая подзарядка от сети не начинается — паспорт отдельно отмечает это ограничение.

Примеры

Резервирование питания шкафа СКУД/охраны от АКБ

Источник одновременно питает нагрузку и заряжает АКБ; при пропадании сети АКБ подхватывает нагрузку без переключений.

Питание 24-вольтовой системы двумя выходами

Исполнение B выдаёт CH1 13,8 В и CH2 27,6 В для зарядки двух последовательно соединённых 12-вольтовых АКБ.

Частые вопросы

Что происходит при пропадании сети?

Источник переключает нагрузку на АКБ автоматически — паспорт описывает это как функцию ИБП (UPS Function), заряд АКБ и питание нагрузки идут одновременно, пока есть сеть.

Можно ли использовать DRC-100 в системе пожарной сигнализации?

Паспорт указывает соответствие EN54-4 для DRC-100; для DRC-40/60 такого соответствия в тексте нет.

Нюансы и грабли

У DRC-40 сигналы AC OK/Battery Low — выход открытого коллектора TTL (макс. 50 В/30 мА), у DRC-60 и DRC-100 — обычный релейный контакт (макс. 30 В/1 А); схемы подключения индикации не взаимозаменяемы между DRC-40 и старшими моделями.
Соответствие EN54-4 (пожарная сигнализация) в тексте паспорта указано только для DRC-100 — переносить это на DRC-40/60 нельзя.
