CRS326 — коммутаторы 24 × 1G + 2 × SFP+ (настольный и стоечный) и 24 × SFP+ + 2 × QSFP+ 40G

Три исполнения Cloud Router Switch: настольный и стоечный на 24 гигабитных порта и 2 SFP+, а также стоечный на 24 порта SFP+ 10G и 2 порта QSFP+ 40G. Двойная загрузка RouterOS или SwOS.

Модели семейства

CRS326-24G-2S+INНастольный безвентиляторный коммутатор. По словам производителя, имеет все возможности стоечного CRS326-24G-2S+RM. Базовые функции NAT и firewall по брошюре годятся для домашнего канала 100–200 Мбит/с.

Порты	24 × Ethernet 10/100/1000; 2 × SFP+ (поддерживают SFP 1,25G и SFP+ 10G); консоль RJ45
Процессор и память	98DX3236 800 МГц; ОЗУ 512 МБ; флеш 16 МБ; RouterOS (уровень 5) или SwOS
Питание	гнездо DC 10–30 В или пассивный PoE через Ethernet 10–30 В; в комплекте блок питания 24 В 1,2 А
Потребление	максимум 21 Вт (страница, брошюра); в кратком руководстве — до 24 Вт
Габариты	285×144×44 мм
Температура	−40…+60 °C (проверено производителем); охлаждение пассивное; IP20

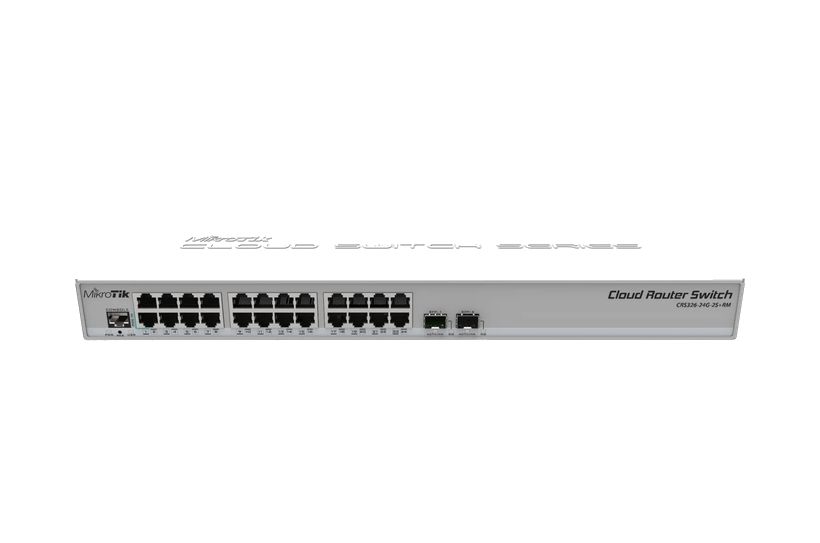

CRS326-24G-2S+RMСтоечный 1U вариант с теми же портами и возможностями. В брошюре описан как исполнение CSS326-24G-2S+RM с добавленной RouterOS как второй системой загрузки.

Порты	24 × Ethernet 10/100/1000; 2 × SFP+ (поддерживают SFP 1,25G и SFP+ 10G); консоль RJ45
Процессор и память	98DX3236 800 МГц; ОЗУ 512 МБ; флеш 16 МБ; RouterOS (уровень 5) или SwOS
Питание	гнездо DC или пассивный PoE: 9–30 В по брошюре, 10–30 В по странице; в комплекте блок питания 24 В 1,2 А
Потребление	максимум 24 Вт
Габариты	443×144×44 мм (1U)
Температура	−40…+60 °C (проверено производителем); охлаждение пассивное; IP20

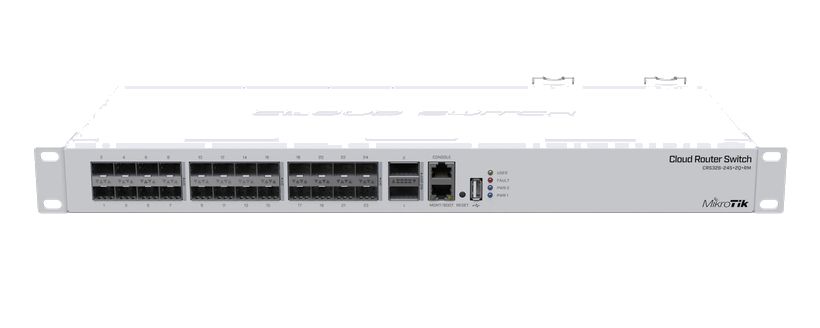

CRS326-24S+2Q+RMСтарший вариант: 24 порта SFP+ 10G и два QSFP+ 40G, два встроенных блока питания 100–240 В. Первое изделие MikroTik с портами QSFP+ 40G, по словам производителя.

Порты	24 × SFP+ 10G; 2 × QSFP+ 40G; 1 × Ethernet 10/100 для управления; USB тип A; консоль RJ45
Коммутация	неблокируемая пропускная способность 320 Гбит/с, ёмкость 640 Гбит/с, скорость пересылки 252 Mpps; чип 98DX8332
Процессор и память	QCA9531 650 МГц; ОЗУ 128 МБ; флеш 32 МБ; RouterOS или SwOS, уровень 5
Питание	два встроенных блока питания, переменный ток 100–240 В, 50–60 Гц, резервирование
Потребление	до 42 Вт без внешних устройств, максимум 69 Вт
Охлаждение	3 вентилятора с автоматическим управлением скоростью
Габариты	443×200×44 мм
Температура	−20…+60 °C (проверено производителем); IP20 (в кратком руководстве — IPX0)

Как это работает и подключается

У всех трёх моделей двойная загрузка. По умолчанию загружается RouterOS (маршрутизация и коммутация); SwOS проще и подходит для режима коммутатора. Переключение: из SwOS — System, кнопка «Boot RouterOS»; из RouterOS — System, RouterBOARD, Settings, Boot OS; или в меню консоли и настройках RouterBOOT.
По краткому руководству 24G-2S+IN: вход через Winbox на 192.168.88.1 с любого порта, пользователь admin без пароля; если IP недоступен — вкладка Neighbors и подключение по MAC. Рекомендуют обновить RouterOS и задать пароль.
Консоль RJ45: 115200 бит/с, 8 бит данных, 1 стоп-бит, без чётности.
Функции коммутатора (по брошюре 24G-2S+RM): 802.1Q VLAN (до 4K), изоляция портов, port security, защита от широковещательного шторма, зеркалирование, RSTP, ACL, SNMP v1, веб-интерфейс.

Монтаж

Только в помещении. IN ставится на стол. RM и 24S+2Q+RM — в стойку на комплектных стоечных ушах (для RM в комплекте уши и набор винтов). По краткому руководству 24S+2Q+RM: прикрутить уши к обеим сторонам четырьмя винтами крестовой отвёрткой, установить и закрепить; на столе — прикрепить резиновые ножки.
Защиты от воды нет: сухое проветриваемое место. Монтаж и настройку выполняет квалифицированный специалист; рекомендуются кабели Cat6 (для 24S+2Q+RM — Cat5/6).
24G-2S+IN: питание гнездом 5,5 мм наружный / 2 мм внутренний, центр «плюс» (10–30 В) либо пассивным PoE через Ethernet. При подключении через PoE-адаптер: кабель от устройства — в порт PoE+DATA адаптера, кабель локальной сети — в другой порт адаптера, затем шнур в розетку.
24S+2Q+RM: два входа 100–240 В переменного тока (два шнура IEC в комплекте); три вентилятора с автоматическим управлением скоростью.
Сброс: нажать кнопку и подать питание; отпустить при мигающем зелёном — сброс RouterOS на умолчания; при ровном зелёном — очистка всей конфигурации; после погасания светодиода (~20 секунд) — поиск серверов Netinstall.
Совместимость SFP-модулей — по таблице совместимости на вики MikroTik.

Примеры

Домашняя или небольшая сеть (IN)

Настольный безвентиляторный вариант CRS326-24G-2S+IN; производитель называет задачи: firewall, NAT, часть VPN, простой NAT-маршрутизатор на канале 100–200 Мбит/с.

Стойка с гигабитными портами (RM)

CRS326-24G-2S+RM — тот же набор портов в 1U-корпусе со стоечными ушами.

Провайдерская или дата-центровая стойка (24S+2Q+RM)

Производитель называет сценарии: доступ в интернет и большие объёмы данных; два QSFP+ 40G плюс 24 SFP+ 10G и резервирование питания.

Частые вопросы

Чем IN отличается от RM?

Корпусом: IN настольный безвентиляторный, RM — 1U в стойку. Порты, процессор и ОЗУ одинаковые.

Есть ли PoE-выход?

В документах PoE-выход ни у одной из трёх моделей не указан. У IN и RM есть пассивный PoE-вход 10–30 В (у RM по брошюре от 9 В).

Для чего QSFP+ в 24S+2Q+RM?

Два порта по 40 Гбит/с для быстрых оптических соединений; вместе с 24 портами SFP+ 10G дают неблокируемую пропускную способность 320 Гбит/с.

Нюансы и грабли

Исполнения путают: IN — настольный, питание 10–30 В постоянного тока, RM — стоечный с тем же питанием, а 24S+2Q+RM — со встроенными блоками на 100–240 В переменного тока.
Краткое руководство 24G-2S+IN содержит строки от других моделей: «подключите два блока питания к сети переменного тока» и потребление до 24 Вт. Для IN верьте таблице: питание 10–30 В, потребление 21 Вт.
Напряжение RM: 9–30 В (брошюра) и 10–30 В (страница). Принимайте 10–30 В.
Степень защиты 24S+2Q+RM: IP20 на странице, IPX0 в кратком руководстве.
Краткие руководства 2019–2020 года рассчитаны на SwOS 2.9 и RouterOS v6; страница 24S+2Q+RM указывает RouterOS v7.
