MikroTik · коммутаторы

CRS354-48G-4S+2Q+RM и CRS354-48P-4S+2Q+RM — стоечные коммутаторы на 48 портов 1G, 4 SFP+ и 2 QSFP+ 40G

Стоечные коммутаторы с 48 гигабитными портами, четырьмя SFP+ 10G и двумя QSFP+ 40G. Исполнение 48G без PoE, исполнение 48P с PoE-выходом на всех 48 портах (802.3af/at и пассивный PoE).

Модели семейства

CRS354-48G-4S+2Q+RMИсполнение без PoE: два входа питания 100–240 В с резервированием, три вентилятора.

Порты	48 × Ethernet 10/100/1000; 4 × SFP+ 10G; 2 × QSFP+ 40G; 1 × Ethernet 10/100 для управления; консоль RJ45
Коммутация	неблокируемая пропускная способность 168 Гбит/с, ёмкость 336 Гбит/с, скорость пересылки 235 Mpps; чип 98DX3257
Процессор и память	QCA9531 650 МГц; ОЗУ 128 МБ; флеш 32 МБ; лицензия RouterOS уровня 5
Питание	2 входа переменного тока 100–240 В, 50–60 Гц; резервирование; 2 шнура IEC в комплекте
Потребление	максимум 60 Вт; без внешних устройств 50 Вт
Габариты	297×443×44 мм
Температура	−20…+60 °C (проверено производителем); охлаждение 3 вентилятора; IP20

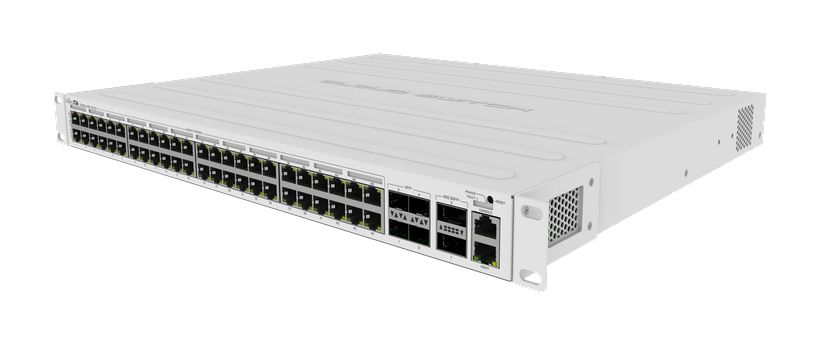

CRS354-48P-4S+2Q+RMИсполнение с PoE-выходом на всех 48 портах (Ether1–Ether48); один вход питания 100–240 В, блок питания в корпусе — по тексту производителя 750 Вт, четыре вентилятора.

Порты	48 × Ethernet 10/100/1000 с PoE; 4 × SFP+ 10G; 2 × QSFP+ 40G; 1 × Ethernet 10/100 для управления; консоль RJ45
PoE-выход	автоопределение: пассивный PoE 26 или 53 В, низковольтный PoE, 802.3af/at (Type 1 и Type 2), на Ether1–Ether48
Мощность на порт	до 26 Вт при 26 В; до 30 Вт при 53 В
Ток PoE	до 1000 мА на порт при низком напряжении, до 570 мА при высоком; суммарно 27 А при 26 В или 13,2 А при 53 В; суммарная мощность выхода 700 Вт
Питание	один вход переменного тока 100–240 В, 50–60 Гц; в комплекте один шнур IEC
Потребление	максимум 800 Вт; без внешних устройств 85 Вт
Габариты	443×382×44 мм
Температура	−20…+60 °C (проверено производителем); охлаждение 4 вентилятора; IP20

Как это работает и подключается

Все интерфейсы объединены в коммутатор. По краткому руководству 48P, для входа: задать IP-адрес ПК 192.168.88.3, открыть в браузере 192.168.88.1 с любого порта, пользователь admin без пароля. Если IP недоступен — Winbox по MAC-адресу.
Рекомендуют обновить RouterOS (нужно подключение к интернету или ручная загрузка пакетов mipsbe через меню Files в Winbox и перезагрузка) и задать пароль.
По странице изделия на обеих моделях доступны RouterOS v7 и SwitchOS (двойная загрузка); брошюра 48G указывает только RouterOS уровня 5, краткое руководство 48P — RouterOS v6.
Консоль RJ45: 115200 бит/с, 8 бит данных, 1 стоп-бит, без чётности.

Монтаж

Только в помещении. Стойка: стойки-уши (в комплекте) прикрутить к обеим сторонам четырьмя винтами крестовой отвёрткой, установить и закрепить. У 48P в комплекте ещё регулируемые задние опорные уши — их крепят на заднюю часть в зависимости от стойки.
Для 48P в комплекте кабельные органайзеры (cable management brackets), набор K-68 по брошюре и K-48 по странице изделия; для 48G — кабельные органайзеры и K-48.
Защиты от воды нет (IPX0 по краткому руководству 48P): сухое проветриваемое место. Монтаж выполняет квалифицированный специалист; рекомендуются кабели Cat6.
48P: питание от одного входа 100–240 В (шнур IEC); номинальное выходное напряжение блока 53 В, ток 13,5 А.
Сброс: нажать кнопку и подать питание; отпустить при мигающем зелёном — сброс RouterOS на умолчания; при ровном зелёном — очистка всей конфигурации; после погасания (~20 секунд) — поиск серверов Netinstall.
Совместимость SFP-модулей — по таблице совместимости на вики MikroTik.

Примеры

Узел доступа на 48 портов (48G)

Производитель позиционирует как стоечное решение для загруженных сетей, с 40-гигабитными портами для оптики или связи с другими устройствами 40 Гбит/с.

Питание многих устройств по сети (48P)

Все 48 портов отдают PoE с автоопределением; для крупных установок производитель называет это самым простым решением.

Частые вопросы

Чем 48G отличается от 48P?

48P отдаёт PoE на всех 48 портах (суммарная мощность выхода 700 Вт по странице), 48G — без PoE, но с двумя блоками питания для резервирования. Корпуса разной глубины: 297 мм у 48G и 382 мм у 48P.

Какой PoE у 48P?

Пассивный PoE, низковольтный PoE и 802.3af/at (Type 1 и Type 2) с автоопределением.

Сколько портов 40G?

Два QSFP+ у обеих моделей.

Нюансы и грабли

Мощность PoE (48P) в документах указана разными числами: блок питания 750 Вт (текст брошюры и страницы), суммарная мощность выхода 700 Вт (страница, краткое руководство «с нагрузкой 700 Вт»), максимальное потребление 800 Вт (брошюра, страница). Для проекта берите 700 Вт как бюджет PoE.
Ток на порт (48P): брошюра указывает мощность на порт 26 Вт при 26 В и 30 Вт при 53 В; страница — ток 1000 мА и 570 мА. Все 48 портов не смогут выдать максимум одновременно — бюджет ограничен суммарной мощностью выхода.
Питание: у 48G два входа и резервирование, у 48P один вход и один блок — у 48P резервного блока нет.
ОС: 48G — брошюра указывает только RouterOS, страница — RouterOS v7 / SwitchOS. Краткое руководство 48P (2020 год) рассчитано на RouterOS v6.
Краткое руководство 48P в разделе PoE-выхода говорит только про 802.3af/at и питание устройств MikroTik, поддерживающих питание по Ethernet; пассивный PoE 26 и 53 В описан в брошюре и на странице.

Документация

MikroTik — страница изделия CRS354-48G-4S+2Q+RM (https://mikrotik.com/product/crs354_48g_4splus2qplusrm)
MikroTik — страница изделия CRS354-48P-4S+2Q+RM (https://mikrotik.com/product/crs354_48p_4s_2q_rm)
MikroTik — CRS354-48G-4S+2Q+RM, Brochure (datasheet)
MikroTik — CRS354-48P-4S+2Q+RM, Brochure (datasheet)
MikroTik — CRS354-48P-4S+2Q+RM, Quick Guide, документ №54853
