MikroTik · коммутаторы

CSS610 — компактные управляемые коммутаторы с 2 портами SFP+, с PoE-выходом и без

Восемь гигабитных портов и два SFP+ под оптику 10G. Исполнение 8G питается постоянным током 12–57 В, 8P отдаёт PoE на все 8 портов, суммарно 140 Вт. ОС — SwOS Lite.

Модели семейства

CSS610-8G-2S+IN8 портов Gigabit Ethernet и 2 порта SFP+, без PoE-выхода; питание через DC-разъём или пассивный PoE-in.

Порты	8 × 10/100/1000 Ethernet, 2 × SFP+
Питание	2 входа (DC-разъём и PoE-in), 12–57 В, пассивный PoE-in
Блок питания в комплекте	24 В, 0,8 А
Потребление	до 11 Вт; без подключённых устройств 5 Вт
Габариты	по брошюре 200 × 167 × 46 мм; на странице изделия 200 × 164 × 44 мм
Температура	-20…+60 °C
ОС	SwOS Lite
Защита	IP20

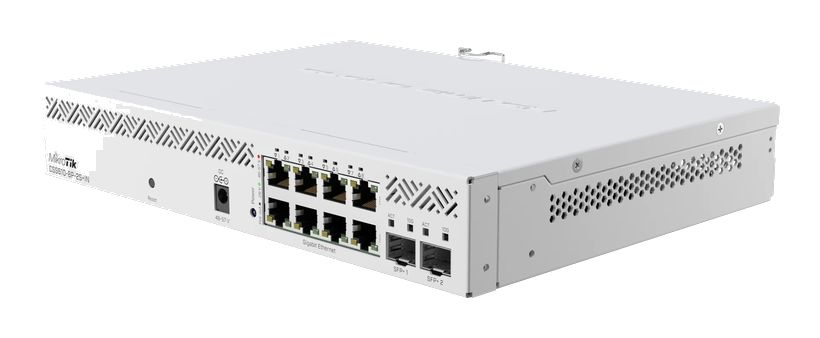

CSS610-8P-2S+IN8 портов Gigabit Ethernet с PoE-выходом (802.3af/at и пассивный PoE) и 2 порта SFP+; суммарная мощность PoE-выхода 140 Вт.

Порты	8 × 10/100/1000 Ethernet с PoE-выходом (Ether1–Ether8), 2 × SFP+
PoE-выход	802.3af/at и пассивный PoE, всего 140 Вт
Ток на порт	до 1000 мА при входе < 30 В; до 625 мА при входе > 30 В
Питание	AC 100–240 В, 50–60 Гц, или DC-разъём 48–57 В; номинал блока 54 В, 2,8 А
Потребление	до 162 Вт; без подключённых устройств 12 Вт
Габариты	по брошюре 272 × 216 × 50 мм; на странице изделия 272 × 208 × 44 мм
Температура	-40…+70 °C
Охлаждение	пассивное

Как это работает и подключается

Коммутатор работает под SwOS Lite; настраивается из веб-браузера.
По описанию производителя из управляемых функций есть: пересылка порт-в-порт, контроль широковещательного шторма, MAC-фильтры, VLAN, зеркалирование трафика, ограничение полосы, правка некоторых полей MAC- и IP-заголовков.
На 8P питание PoE-портов и самого коммутатора идёт от одного блока питания.

Монтаж

В комплекте есть кронштейны для стойки (rack ears) и набор K-48; исполнение 8P комплектуется шнуром питания, 8G — блоком питания 24 В, 0,8 А.
Исполнение IP20: только внутри помещений, охлаждение пассивное.
8G можно запитать как через DC-разъём, так и через вход PoE-in: на оба входа указан диапазон 12–57 В.
8P: вход постоянного тока — DC-разъём 48–57 В либо AC 100–240 В.

Примеры

Питание камер, IP-телефонов и точек доступа

Производитель называет сценарии для CSS610-8P-2S+IN: IP-телефоны, сетевые камеры, кластер точек доступа на PoE-портах; через SFP+ — связь с сервером или провайдером.

Небольшой управляемый коммутатор с оптикой 10G

Исполнение 8G даёт 8 гигабитных портов и 2 порта SFP+ без PoE-выхода; подходит там, где питать по Ethernet нечего.

Частые вопросы

Сколько PoE-портов у CSS610?

У CSS610-8P-2S+IN — 8 портов Ether1–Ether8 с PoE-выходом, суммарно 140 Вт. У CSS610-8G-2S+IN PoE-выхода нет.

Можно ли запитать CSS610-8G-2S+IN по PoE?

Да: у него два входа питания, DC-разъём и PoE-in (пассивный), оба на 12–57 В.

Какая операционная система?

SwOS Lite; настраивается из веб-браузера.

Нюансы и грабли

Размеры и температура в брошюре и на странице изделия местами не совпадают: у 8G габариты 200 × 167 × 46 и 200 × 164 × 44 мм, у 8P — 272 × 216 × 50 и 272 × 208 × 44 мм. Перед выбором ниши или стойки перемерить по реальному изделию.
PoE-выход есть только у 8P. У 8G на портах нет PoE-выхода: в его спецификации только PoE-in.
Ток на порт у 8P зависит от напряжения питания: до 1000 мА при входе меньше 30 В и до 625 мА при входе больше 30 В. Суммарно коммутатор отдаёт 140 Вт — при полной нагрузке на 8 портов считать бюджет.
Максимум потребления 8P — 162 Вт, у 8G — 11 Вт; блок питания и розетку выбирать по своему исполнению.

Документация

MikroTik — CSS610-8G-2S+IN, Brochure (datasheet)
MikroTik — CSS610-8P-2S+IN, Brochure (datasheet)
MikroTik — страница изделия CSS610-8G-2S+IN на сайте производителя (https://mikrotik.com/product/css610_8g_2s_in)
MikroTik — страница изделия CSS610-8P-2S+IN на сайте производителя (https://mikrotik.com/product/css610_8p_2s_in)
