MikroTik · коммутаторы

netPower 16P и netPower Lite 7R — уличные коммутаторы с PoE-выходом и с обратным PoE

Коммутаторы в уличном корпусе IP54 для мачты, стены или потолка. 16P раздаёт PoE на 16 гигабитных портов; Lite 7R питается через обратный PoE от клиентов. Блок питания в комплект не входит.

Модели семейства

netPower 16P (CRS318-16P-2S+OUT)16 гигабитных портов с PoE-выходом (802.3af/at и пассивный) и 2 порта SFP+ 10G; питание подаётся отдельными блоками.

Порты	16 × 10/100/1000 Ethernet с PoE-выходом (Ether1–Ether16), 2 × SFP+
ОС	RouterOS (лицензия уровня 5) и SwOS, двойная загрузка
PoE-выход	802.3af/at и пассивный PoE с автоопределением; при входе до 30 В — до 1,1 А на порт, 2,8 А на группу из 8 портов; при входе выше 30 В — до 0,6 А на порт, 1,4 А на группу
Питание	2 DC-разъёма: 18–30 В и 48–57 В; блок питания в комплект не входит; в комплекте 2 переходника DC–клеммник
Потребление	до 316 Вт по брошюре и странице; без подключённых устройств 16 Вт
Производительность	36 Гбит/с без блокировок, коммутационная ёмкость 72 Гбит/с, пересылка 53,6 Mpps
Габариты	303 × 212 × 78 мм
Защита и температура	IP54; -40…+70 °C

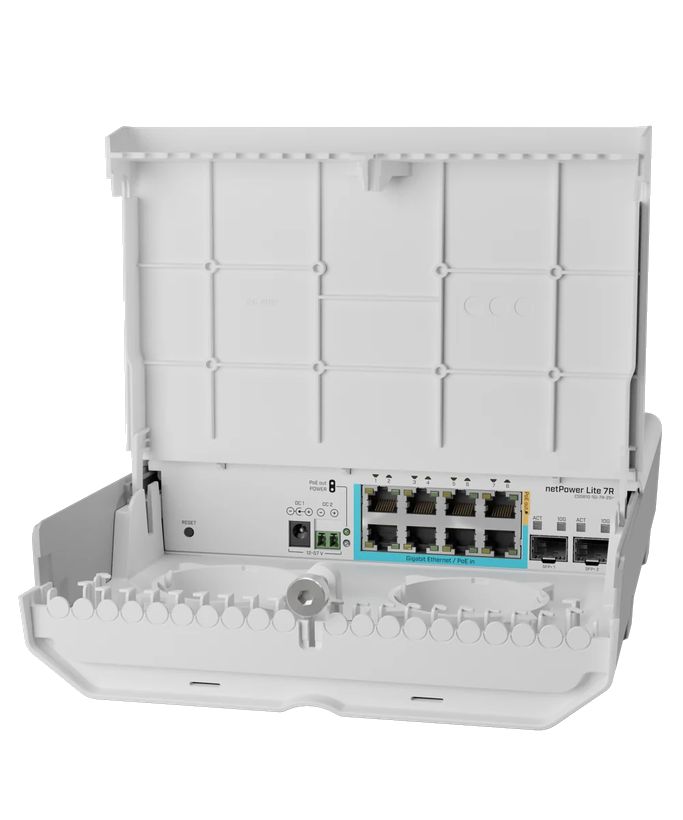

netPower Lite 7R (CSS610-1Gi-7R-2S+OUT)8 гигабитных портов: 7 с обратным PoE (питание от клиентов), восьмой отдаёт пассивный PoE; 2 порта SFP+ 10G.

Порты	8 × 10/100/1000 Ethernet (7 с обратным PoE-in, Ether8 с PoE-выходом), 2 × SFP+
ОС	SwOS (в брошюре) / SwitchOS Lite (на странице изделия)
Питание	пассивный PoE-in на 7 портах, DC-разъём и 2-контактная клемма — все 12–57 В; блок питания в комплект не входит
PoE-выход	пассивный, Ether8: 600 мА при входе до 30 В, 450 мА при входе выше 30 В
Потребление	до 29 Вт; без подключённых устройств 7 Вт
Производительность	28 Гбит/с без блокировок, коммутационная ёмкость 56 Гбит/с, пересылка 41,7 Mpps
Габариты	304 × 212 × 71 мм по брошюре; 303,5 × 211,9 × 71,3/72,3 мм по странице изделия
Защита и температура	IP54; -40…+70 °C

Как это работает и подключается

Адрес управления по умолчанию 192.168.88.1, логин admin, пароль пустой. Коммутатор можно найти в WinBox через список Neighbors.
По умолчанию настроен мост (bridge) с включёнными ARP и fast forward и активным протоколом RSTP.
Кнопка reset (нажать и подать питание, затем отпустить): когда зелёный светодиод начал мигать — сброс RouterOS к умолчаниям; когда горит ровно зелёным — стереть всю конфигурацию и объединить интерфейсы мостом; когда погас (~20 секунд) — поиск Netinstall-сервера.

Монтаж

Способы монтажа: на трубу или мачту (стяжки или стальные хомуты из комплекта), стену или потолок. Восемь крепёжных точек на задней стороне; средние для мачты. В комплекте шаблон для сверления.
Корпус ставить стрелкой UP вверх. Кабельные вводы направлять вниз.
Нижняя крышка закреплена невыпадающим винтом: отвернуть его рукой (полностью не снимать), потянуть крышку на себя и приподнять — откроется доступ к Ethernet-портам.
Кабель Ethernet закрепить стяжками на трубе на расстоянии около 30 см от устройства. Рекомендуется PoE-инжектор и экранированный кабель Cat6.
Заземление: винт на задней стороне, провод — к заземлённой мачте; мачта и сам коммутатор должны быть заземлены.
Перед сверлением стены проверить, нет ли в ней электрокабелей. Монтаж и настройка — квалифицированным специалистом.
Для netPower 16P: переходник DC–клеммник входит в комплект (разъём 2,1×5,5×12 мм); провода от источника затянуть в клеммнике винтами.

Примеры

Питание точек доступа и камер на мачте или здании

netPower 16P раздаёт PoE на 16 портов и даёт 2 порта SFP+ под оптический аплинк: производитель описывает как «питание всех точек доступа в любом месте».

Интернет в квартиры по Ethernet (концепция GPEN)

netPower Lite 7R: 7 портов принимают обратный PoE, то есть питание можно взять даже от одного клиента; производитель называет концепцию альтернативой GPON для интернет-провайдера.

Частые вопросы

Что входит в комплект?

Хомуты, набор K-66; у 16P ещё два переходника DC–клеммник. Блок питания не входит.

Сколько PoE-портов?

У netPower 16P — 16 (Ether1–Ether16). У netPower Lite 7R — один PoE-выход на Ether8; остальные семь портов принимают обратный PoE.

Какая степень защиты?

IP54, уличный корпус.

Нюансы и грабли

Блок питания в комплект не входит ни у 16P, ни у Lite 7R. У 16P нет встроенного преобразователя: для PoE 24 В нужен блок 24 В, для 802.3af/at нужен блок 48 В.
Ограничение мощности PoE у 16P зависит и от блока питания: превышать предел тока блока нельзя, плата может перезагрузиться. Производитель совместимыми блоками называет 24HPOW, 48POW и 48V2A96W.
Ток PoE на порт у 16P: по брошюре и странице изделия 1,1 А на порт при входе до 30 В и 0,6 А при входе выше 30 В; в кратком руководстве значения поменяны местами (1,1 А при входе выше 30 В, 0,6 А при входе ниже 30 В). Считать по брошюре.
Потребление 16P: 316 Вт по брошюре и странице, 325 Вт с подключёнными устройствами по краткому руководству; без нагрузки 16 Вт по брошюре и странице, 21 Вт по краткому руководству. Источник питания подбирать по большему.
Lite 7R: PoE-выход только на Ether8 и небольшой — 600 мА при входе до 30 В, 450 мА при входе выше 30 В.
Lite 7R питается через обратный PoE клиентов: число входов питания — 9 (7 PoE-in, клемма, DC-разъём) в брошюре и 3 типа входов на странице. Напряжение на всех входах 12–57 В.
Версия RouterOS в кратких руководствах относится к 2019 г. (6.45.3 для 16P, 6.46 для Lite 7R); для Lite 7R в таблице страницы SwitchOS Lite, в брошюре SwOS.

Документация

MikroTik — netPower 16P, Brochure (datasheet)
MikroTik — netPower 16P, Quick Guide
MikroTik — netPower Lite 7R, Brochure (datasheet)
MikroTik — netPower Lite 7R, Quick Guide
MikroTik — страница изделия netPower_16P на сайте производителя (https://mikrotik.com/product/netpower_16p)
MikroTik — страница изделия netPower_Lite_7R на сайте производителя (https://mikrotik.com/product/netpower_lite_7r)
