MikroTik · коммутаторы
RB260GS и RB260GSP — малые управляемые коммутаторы на 5 портов Gigabit Ethernet и SFP, GSP с PoE-выходом
Маленькие SOHO-коммутаторы под SwOS: пять гигабитных портов и порт SFP. RB260GSP отдаёт пассивный PoE на портах 2–5. Те же устройства в руководстве называются серией CSS106.
Модели семейства
RB260GS (CSS106-5G-1S)5 портов Gigabit Ethernet и 1 SFP без PoE-выхода; питание от адаптера или пассивным PoE на первом порту.
| Порты | 5 × 10/100/1000 Ethernet, 1 × SFP с DDMI (модуль в комплект не входит) |
| Питание | DC-разъём и пассивный PoE на Ether1: 11–30 В по странице изделия (8–30 В по брошюре); блок питания 12 В, 1 А в комплекте (страница) |
| Потребление | до 5 Вт по странице, до 6 Вт по брошюре |
| Габариты | 113 × 139 × 28 мм по странице; 113 × 138 × 29 мм по брошюре |
| Температура | -20…+70 °C (страница, проверено); -25…+65 °C (брошюра) |
| ОС | SwOS |
| Защита | IP20 |

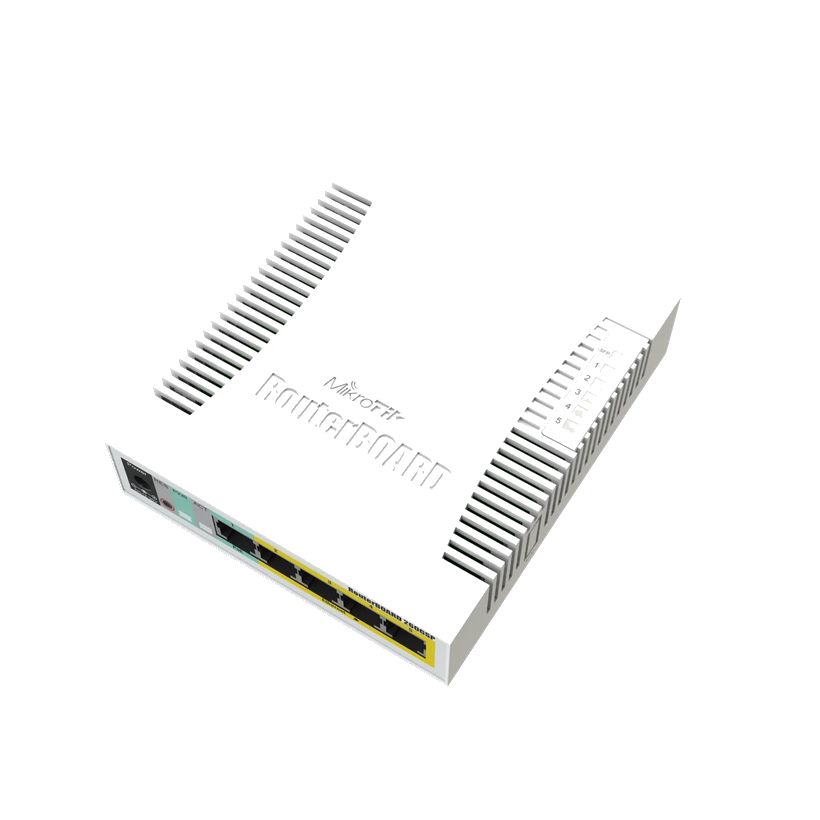

RB260GSP (CSS106-1G-4P-1S)То же + пассивный PoE-выход на портах Ether2–Ether5.
| Порты | 5 × 10/100/1000 Ethernet, 1 × SFP с DDMI |
| PoE-выход | пассивный, Ether2–Ether5: до 1 А на порт, всего до 2 А; напряжение как на входе |
| Питание | DC-разъём и пассивный PoE-in: 11–30 В по странице (8–30 В по брошюре); блок питания 24 В, 2,5 А и шнур IEC в комплекте |
| Потребление | до 53 Вт; без подключённых устройств 5 Вт (страница); до 6 Вт по брошюре и до 11 Вт по краткому руководству |
| Габариты | 113 × 139 × 28 мм по странице; 113 × 138 × 29 мм по брошюре |
| Температура | -20…+70 °C (страница, проверено); -25…+65 °C (брошюра) |
| ОС | SwOS |
Как это работает и подключается
- По умолчанию все порты объединены в коммутатор, управление — SwOS в веб-браузере: IP 192.168.88.1, логин admin, пароля нет. Чтобы зайти, на ПК выставить статический IP 192.168.88.2.
- SwOS позволяет пересылку порт-в-порт, MAC-фильтры, VLAN, зеркалирование трафика, ограничение полосы и правку некоторых полей MAC- и IP-заголовков.
- Кнопка reset: удержание при загрузке и отпускание, когда светодиод перестанет мигать, сбрасывает конфигурацию SwOS и загружает основную резервную прошивку.
Монтаж
- Пластиковый корпус, степень защиты IP20 — только внутри помещения; способ крепления в документах не описан.
- Для лучшей работы PoE-выхода коммутатор лучше питать от DC-разъёма (рекомендация краткого руководства).
- На RB260GSP по портам 2–5 идёт пассивный PoE (только по парам данных) — подключать только совместимые устройства.
Примеры
Небольшая сеть с питанием устройств по Ethernet
RB260GSP питает другие PoE-устройства по портам 2–5 тем же напряжением, что подано на коммутатор: отдельные блоки питания для них не нужны.
Оптический аплинк для маленькой сети
SFP-порт для оптики; производитель тестировал модули S-85DLC05D, S-31DLC20D и S-35/53LC20D (не входят в комплект).
Частые вопросы
Чем RB260GS отличается от RB260GSP?
RB260GSP отдаёт пассивный PoE на портах 2–5 (до 1 А на порт, 2 А суммарно); у RB260GS PoE-выхода нет.
Какая операционная система?
SwOS, настройка через веб-браузер.
Входит ли модуль SFP?
Нет, SFP-модуль не входит в комплект.
Нюансы и грабли
- Питание в документах разное: 8–30 В (брошюра, краткое руководство) против 11–30 В (страница изделия и пункт руководства «First use»). Безопаснее держаться 11–30 В.
- Потребление RB260GSP: до 53 Вт со всей нагрузкой по странице, до 6 Вт по брошюре, до 11 Вт по краткому руководству. Блок питания (24 В, 2,5 А) выбирать с учётом PoE-нагрузки.
- PoE на RB260GSP пассивный, не 802.3af/at: напряжение на портах равно входному, ток до 1 А на порт и до 2 А суммарно. Не подключать устройства, не рассчитанные на такое напряжение. В брошюре про вход на Ether1 прямо сказано «Non 802.3af».
- В комплекте у RB260GS адаптер 12 В, 1 А (страница), у RB260GSP — 24 В, 2,5 А; адаптеры не взаимозаменяемы.
- Краткое руководство в папке описывает серию CSS106 (CSS106-5G-1S, CSS106-1G-4P-1S) — это те же устройства; про включение питания там сказано «в RouterOS», хотя ОС — SwOS.
