R3-МС — мосты между адресной системой «Рубеж» и внешним миром

R3-МС — конвертер USB↔R3-Link с интеграцией сторонних панелей и шлюзом Modbus, R3-МС-Е — Ethernet-мост, R3-МС-Р — радиомост R3-Link: 433 МГц («СПЕКТР 433 SX OEM»), 868 («СПЕКТР 868»).

Модели семейства

R3-МСмост USB↔R3-Link с тремя режимами: R3-МС (конвертер к ПК), R3-МС-Ш (интеграция сторонних ППКОП по RS-485), R3-МС-КП (шлюз Modbus-RTU)

Назначение	интеграция приборов Рубеж со сторонним оборудованием и ПК
Режимы работы	R3-МС (USB↔R3-Link к ПК), R3-МС-Ш (RS-485 к сторонним ППКОП), R3-МС-КП (Modbus-RTU)
Питание	внешний источник 10,2–14,4 В или 20,4–28,8 В (рекомендован ИВЭПР 12/24 Рубеж); ток в дежурном режиме 0,2 А при 12 В, 0,1 А при 24 В
Готовность после включения питания	не более 5 с
Интерфейсы	R3-Link ×2 (PORT IN/OUT), RS-485, RS-232, TTL, USB
Modbus-режим (R3-МС-КП)	адреса 1–247, до 512 исполнительных устройств и 2048 зон, скорость 9600–115200 бит/с, пакет ≤256 байт
Приборов/устройств на одном ПК по R3-Link	не более 60
Степень защиты	IP20, при условии монтажа — IP30

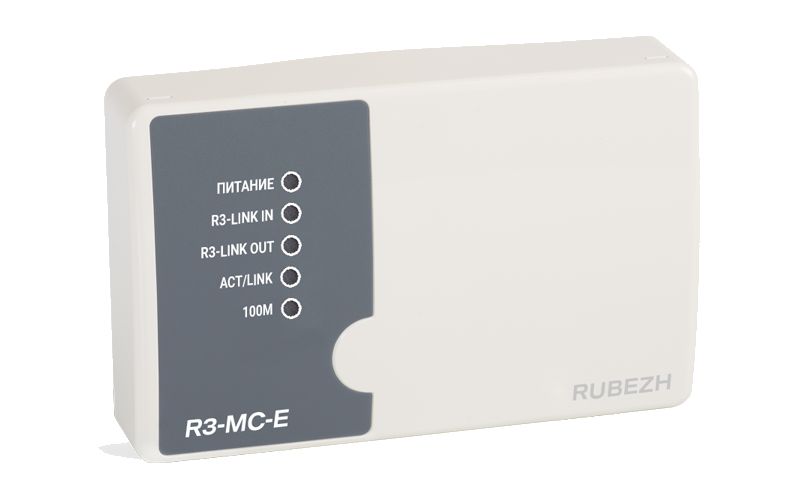

R3-МС-ЕEthernet-модуль-мост, до 7 ПК на один модуль

Назначение	сопряжение приборов интерфейса R3-Link с Ethernet-сетью
Конфигурация	заводские настройки — IP 192.168.1.101, маска 255.255.255.0, шлюз 192.168.1.1, порт 52000, пароль веб-интерфейса 333
Питание	внешний источник 10,2–14,4 В или 20,4–28,8 В (рекомендован ИВЭПР 12/24 Рубеж); ток 0,27 А при 12 В, 0,145 А при 24 В; мощность не более 3 Вт
Ethernet	100 Мбит/с, full-duplex, кабель не более 100 м; протокол UDP
Готовность после включения питания	не более 10 с
ПК на одном модуле	не более 7
Кнопка сброса	SB2 на плате; мигание индикатора HL6 подтверждает сброс

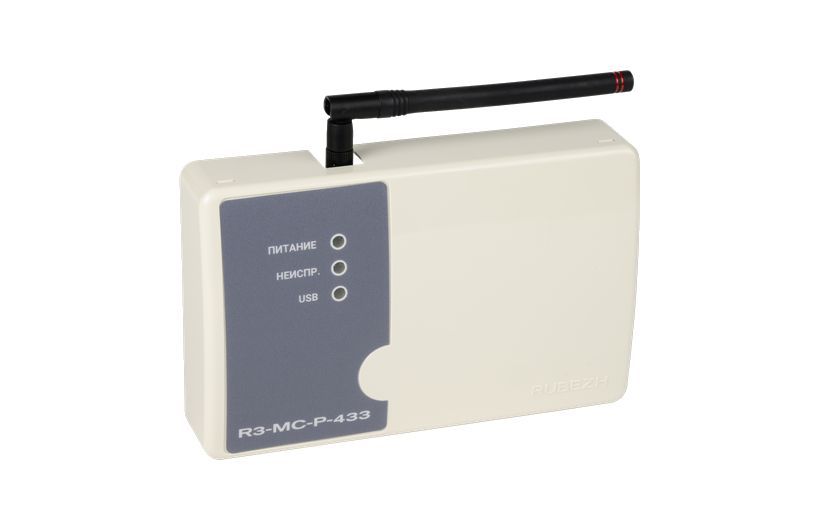

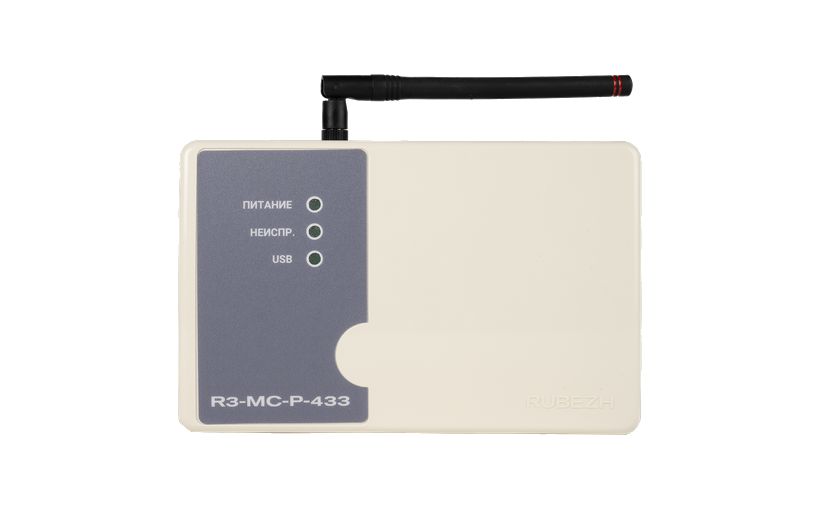

R3-МС-Р 433радиомост 433 МГц между двумя удалёнными подсетями R3-Link

Назначение	радиосвязь двух территориально удалённых подсетей R3-Link (работает парой на общем канале)
Радиомодуль	«СПЕКТР 433 SX OEM»; дальность — десятки метров в помещении на штатной антенне, от сотен метров до нескольких км на открытой местности со специализированной антенной
Узлы удалённой подсети	не более 4 (ППКОПУ/КАУ2/БИУ/ПДУ/ПДУ-ПТ и R3-МС-Р); всего узлов R3-Link в системе с учётом удалённых подсетей — не более 60
Длина кабеля R3-Link	между соседними устройствами подсети — не более 1 км; в подсети — не более 10 км; в удалённой подсети — не более 4 км
Адрес радиомодуля	целое число 1–9999, уникальное в системе; совпадение адресов двух независимых радиосистем на одной территории даёт ошибки и приём ложных извещений
Каналы связи	1–69 (433,075–434,775, шаг 0,025); для резервирующей пары — разнос на 12 каналов
Мощность передатчика	4 уровня: 0 (номинальная) … 3 (максимальная); рост мощности заметно увеличивает ток модуля
Заводские настройки	IP-адрес 192.168.9.1, ПК в связке — 192.168.9.2, маска 255.255.255.0, порт 54000, имя mc.rubezh.int
Готовность после включения питания	не более 60 с
Клеммы RS-485/RS-232/TTL	распаяны на плате, но при эксплуатации R3-МС-Р не используются

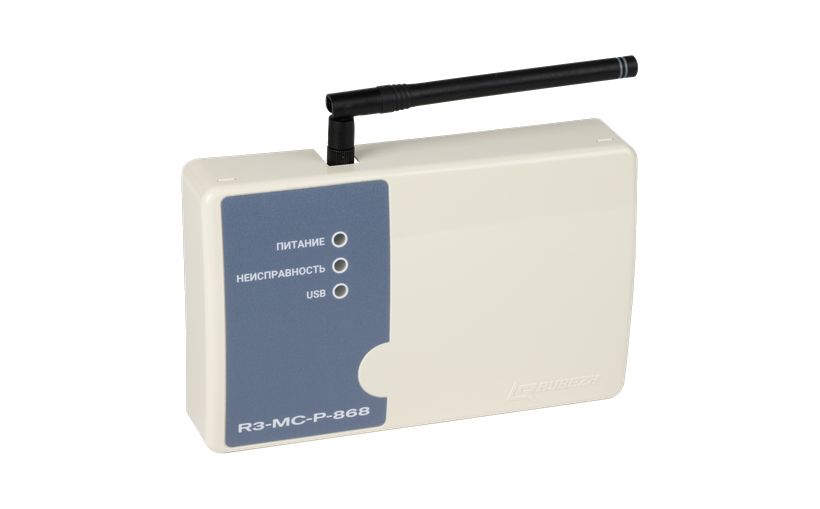

R3-МС-Р 868тот же радиомост, но на радиомодуле «СПЕКТР 868» с антенной 868 МГц

Назначение	передача данных протокола R3-Link по радиоканалу и объединение в одну сеть двух удалённых кольцевых подсетей R3-Link (та же функция, что у 433 МГц версии)
Радиомодуль	«СПЕКТР 868»; антенна штыревая 868 МГц, 50 Ом, разъём SMA (в комплекте)
Дальность	штатная антенна — десятки метров в помещении; специализированные антенны — от сотен метров до нескольких км на открытой местности
Совместимость	ППКОПУ «R3-Рубеж-2ОП», контроллер «R3-Рубеж-КАУ2», блок индикации «R3-Рубеж-БИУ», пульты «R3-Рубеж-ПДУ» и «R3-Рубеж-ПДУ-ПТ», ЦПИУ «Рубеж» исп.1/2, модуль сопряжения «R3-МС»
Документ	этикетка ТШВГ.464411.001-01 ЭТ, ред. 3

Как это работает и подключается

Все три модуля питаются от внешнего источника постоянного тока 10,2–14,4 В или 20,4–28,8 В (рекомендован ИВЭПР 12/24 Рубеж) — не от АЛС.
R3-МС по умолчанию работает в режиме конвертера: связывает ПК по USB с сетью R3-Link (в Windows опознаётся как сетевая карта RNDIS); к одному ПК по всем интерфейсам R3-Link можно подключить до 60 приборов, блоков индикации, пультов и модулей сопряжения.

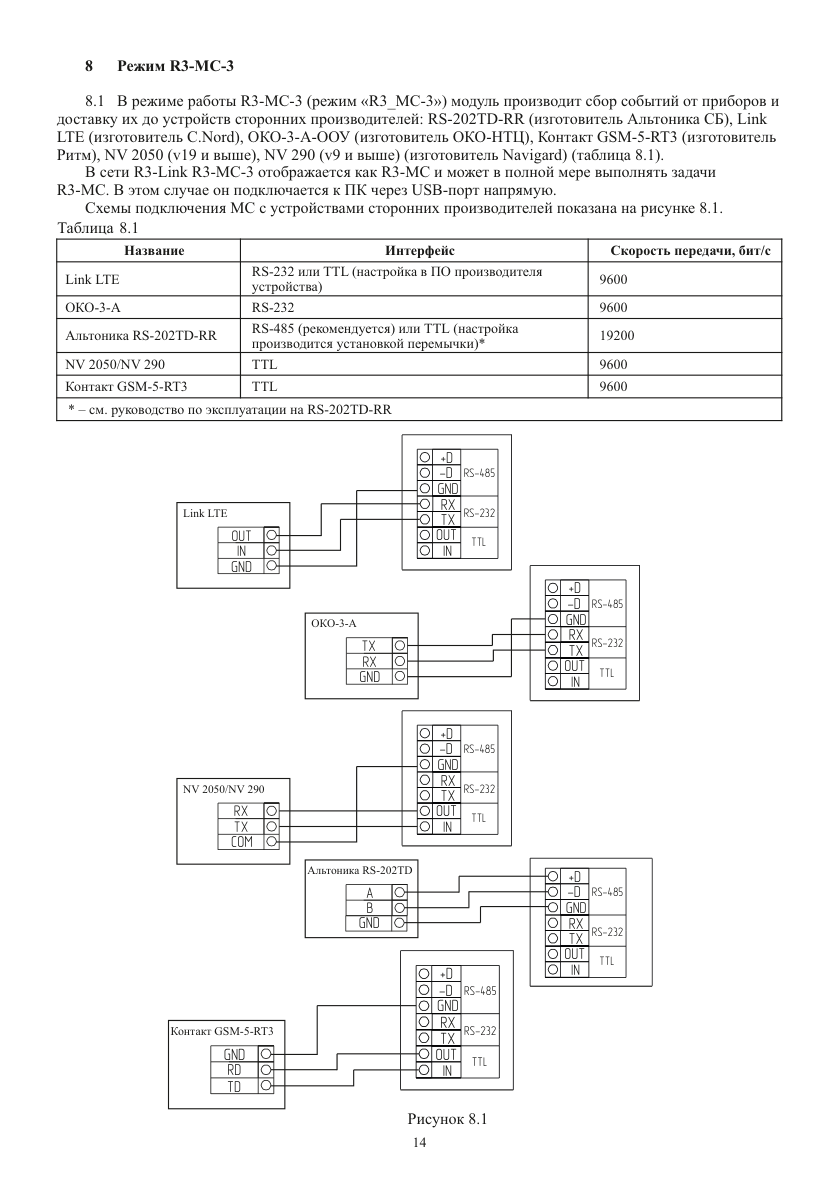

Тот же модуль в режиме R3-МС-Ш обеспечивает межсегментное взаимодействие и интеграцию с приёмно-контрольными панелями сторонних производителей по RS-485: RS-202TD-RR (Альтоника СБ), Link LTE (C.Nord), ОКО-3-А-ООУ (ОКО-НТЦ), Контакт GSM-5-RT3 (Ритм), NV 2050/NV 290 (Navigard).
В режиме R3-МС-КП модуль работает как ведомый (Slave) шлюз Modbus-RTU: адреса 1–247 на линии Modbus, база до 512 исполнительных устройств (МПТ-1-R3, МРО-2М-R3, РМ-1-R3/РМ-4-R3/РМ-1К-R3/РМ-4К-R3, МДУ-1-R3/МДУ-1С-R3) и 2048 зон, скорость 9600–115200 бит/с.
Режим работы модуля задаётся в FireSec и активируется только после записи конфигурации в устройство.
Шлюз R3-МС-Ш передаёт между двумя системами только команды запуска сценариев — тревоги, неисправности и технологические события через него не идут; у шлюза до 1000 пронумерованных направлений, к каждому привязывается сценарий, который запускается вызовом направления из другой системы. Между двумя R3-Link разных конфигураций (объектов) работают только исполнительные сценарии приборов «R3-Рубеж-2ОП».
R3-МС-Е — Ethernet-мост: канал 100 Мбит/с full-duplex, кабель до 100 м, до 7 ПК на один модуль; в сеть, построенную через Wi-Fi, включать не рекомендуется.
R3-МС-Р 433 работает парой на общем номере канала и связывает по радио две удалённые подсети R3-Link; в удалённой подсети — не более 4 узлов, у каждого радиомодуля — свой уникальный адрес 1–9999.
Кнопка на корпусе: у МС и МС-Р — удержание не менее 10 с сбрасывает настройки и перезапускает модуль; у МС-Е (SB2) сброс подтверждает мигание индикатора HL6.

Монтаж

Клеммы: провода 0,35–1,5 мм² у R3-МС и R3-МС-Р, до 2,5 мм² у R3-МС-Е.
R3-МС-Е: для первого входа в веб-интерфейс — заводские IP 192.168.1.101, маска 255.255.255.0, шлюз 192.168.1.1, порт 52000, пароль 333; ПК для настройки должен иметь статический IP из диапазона 192.168.1.(1–254), кроме 192.168.1.101.
R3-МС-Р 433: заводские настройки — IP 192.168.9.1, порт 54000, ПК в связке — 192.168.9.2, маска 255.255.255.0, имя mc.rubezh.int.

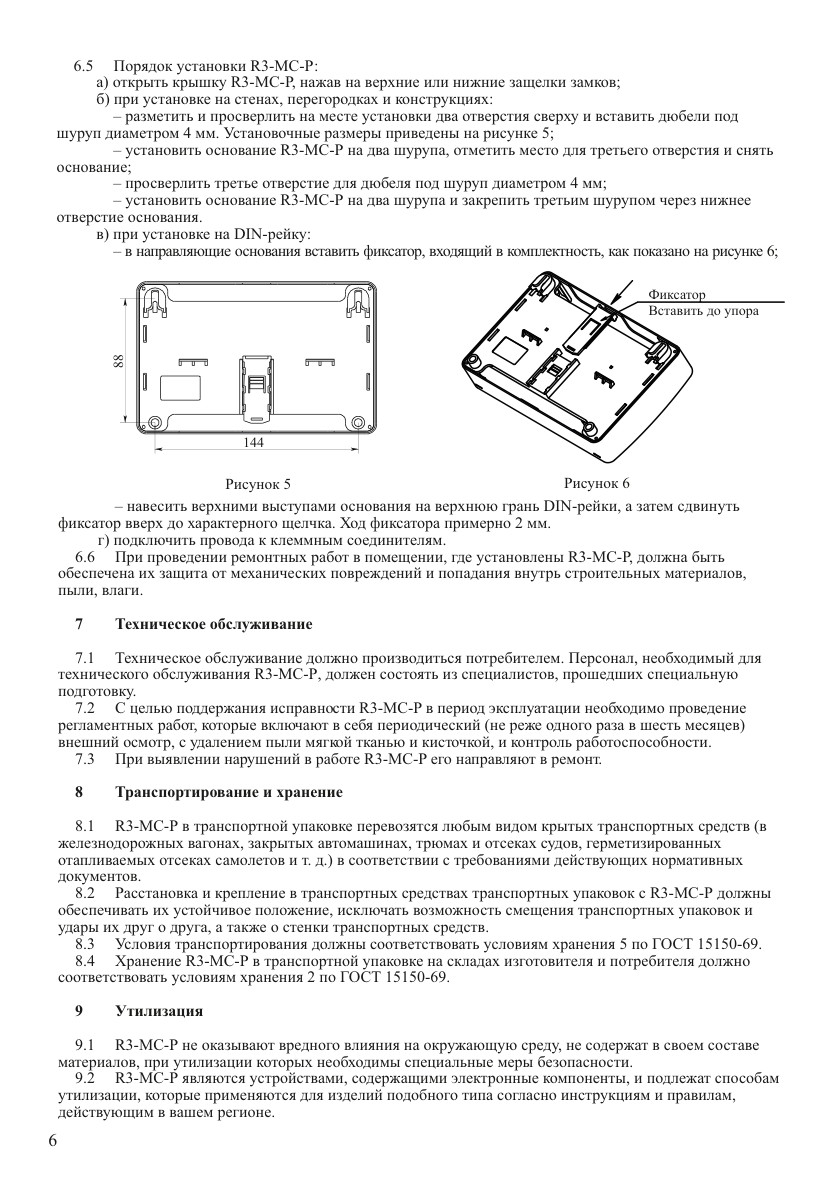

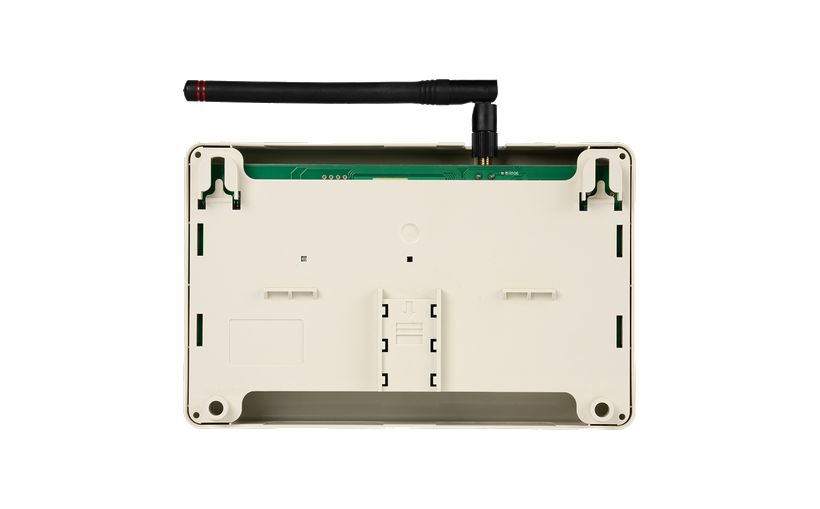

R3-МС-Р монтировать на стенах, перегородках и конструкциях из негорючих материалов либо на DIN-рейку; после хранения при отрицательных температурах выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Радиомодулям резервирующей пары (одна частота) задавать разнос по каналам на 12 номеров для 433 МГц; мощность передатчика повышать только при нехватке дальности — рост мощности заметно увеличивает ток потребления.
Качество радиосвязи проверяется тестом из 10 попыток связи с сопряжённым R3-МС-Р (время проверки T = N + 2 с, где N — число попыток); связь считается допустимой при доставке 80 % и более пакетов, тест доступен только с прибора той же подсети, версия ПО прибора не ниже 10.
Сброс к заводским настройкам: у R3-МС и R3-МС-Р — удержание кнопки возврата не менее 10 с; у R3-МС-Е — кнопка SB2, подтверждение сброса — мигание индикатора HL6.
R3-МС-Р: клеммы RS-485, RS-232 и TTL на плате не используются — не подключать к ним провода.
Если модуль подключается не по USB, в веб-интерфейсе нужно задать правильный адрес R3-Link и следить, чтобы IP-адреса отличались от прописанных в FireSec — иначе можно случайно изменить базу устройства.
Включение режима «Шлюз (R3-МС-Ш)»: в FireSec на вкладке Планы выделить R3-МС → Свойства → выбрать режим работы «Шлюз (R3-МС-Ш)». Если в конфигурации есть и R3-Link, и RS-485 в рамках одного объекта — указать «Связанный шлюз» (R3-МС-Ш из системы RS-485): адрес и скорость заполнятся автоматически, вкладки Входы/Выходы свяжутся сами. Если объекты — разные конфигурации, поле «Связанный шлюз» не заполняется: включить галочку «Транзит» и вручную задать адрес в RS-485 для своей и для сторонней R3-МС.
Направления R3-МС-Ш привязываются к сценариям на вкладках «Входы»/«Выходы» свойств R3-МС двойным щелчком по строке направления; список сценариев второй системы для информации переносится кнопками Экспорт/Импорт.

Примеры

Интеграция со сторонней ППКОП по RS-485

R3-МС в режиме R3-МС-Ш связывает систему «Рубеж» с приёмно-контрольными панелями других производителей (Альтоника, C.Nord, ОКО-НТЦ, Ритм, Navigard) — без отдельного контроллера-переходника.

Сигнализация в диспетчерской по Modbus

R3-МС в режиме R3-МС-КП отдаёт состояние точек как ведомый Modbus-RTU (адрес 1–247) — диспетчерская или АСУ ТП читает их как обычные регистры.

Вывести события в АСУ ТП по сети

R3-МС-Е — Ethernet-шлюз: верхний уровень видит тревоги и неисправности по сети. Заблудился в настройках — удержание кнопки SB2 вернёт заводские (IP 192.168.1.101).

Связать два здания без прокладки кабеля

Пара R3-МС-Р 433 на общем номере канала объединяет две территориально разнесённые подсети R3-Link в одну систему — до 4 узлов в удалённой подсети. Штатная антенна даёт лишь десятки метров в помещении, для больших расстояний нужна специализированная антенна.

Частые вопросы

Модули МС питаются от шлейфа АЛС?

Нет: по РЭ все три модуля получают питание от внешнего источника постоянного тока 12/24 В, рекомендован ИВЭПР 12/24 Рубеж — от адресной линии они не питаются.

Чем режим R3-МС-Ш отличается от R3-МС-КП?

Ш — межсегментное взаимодействие и интеграция с приёмно-контрольными панелями сторонних производителей по RS-485 (Альтоника, C.Nord, ОКО-НТЦ, Ритм, Navigard); КП — шлюз Modbus-RTU для стороннего оборудования, адреса 1–247.

R3-МС-Р принимает радиоизвещатели напрямую?

Нет, по РЭ это радиомост между двумя удалёнными подсетями R3-Link — модули работают парой на общем канале, а не как приёмник отдельных беспроводных детекторов.

Какой заводской IP у R3-МС-Р-433?

192.168.9.1, порт 54000; у ПК в этой связке по умолчанию — 192.168.9.2.

Как сбросить модуль на заводские настройки?

У R3-МС и R3-МС-Р — удержать кнопку возврата не менее 10 с, модуль перезапустится с исходными настройками; у R3-МС-Е — кнопка SB2, сброс подтверждает мигание индикатора HL6.

Нюансы и грабли

Модули питаются от внешнего источника 12/24 В (рекомендован ИВЭПР), а не от АЛС: без отдельного источника питания модуль не запустится.
Время готовности после подачи питания разное: 5 с у R3-МС, 10 с у R3-МС-Е, 60 с у R3-МС-Р — не путать при проверке на ПНР.
R3-МС-Р 433 — это радиомост между двумя подсетями R3-Link (пара модулей на общем канале), а не приёмник отдельных беспроводных извещателей/радиометок.
У R3-МС-Р клеммы RS-485/RS-232/TTL распаяны на плате, но по РЭ не используются при эксплуатации модуля.
Совпадение радиоадреса (1–9999) у модулей двух независимых радиосистем на одной территории вызывает ошибки и приём ложных извещений — при соседних объектах адреса координировать заранее.
Качество связи ниже 80 % доставленных пакетов даёт сбои и нестабильную работу системы — при таком результате менять расположение антенны и проверять металлические конструкции/источники помех рядом.
Обновлять прошивку МС разрешено только на более новую версию — откат на более раннюю версию РЭ прямо запрещает.
Случайный переход в режим обновления ПО отменяется через «Действия → USB → Перезагрузить устройство» либо физическим снятием питания.
R3-МС-Е не рекомендуется включать в Ethernet-сеть, построенную через Wi-Fi.
Modbus-карта регистров — отдельный документ, не РЭ; для интеграции нужна актуальная карта вендора.
R3-МС-Р выпускается на двух частотах — 433 и 868 МГц: у радиомодуля и антенны своя частота, пара модулей на объекте должна быть одной частотной версии; параметры каналов и диапазона радиочастот для 868 МГц по этикетке отдельно не расписаны — характеристики 433 МГц (каналы 1–69, разнос на 12 номеров и т.п.) на 868-версию переносить нельзя без проверки её собственной документации.

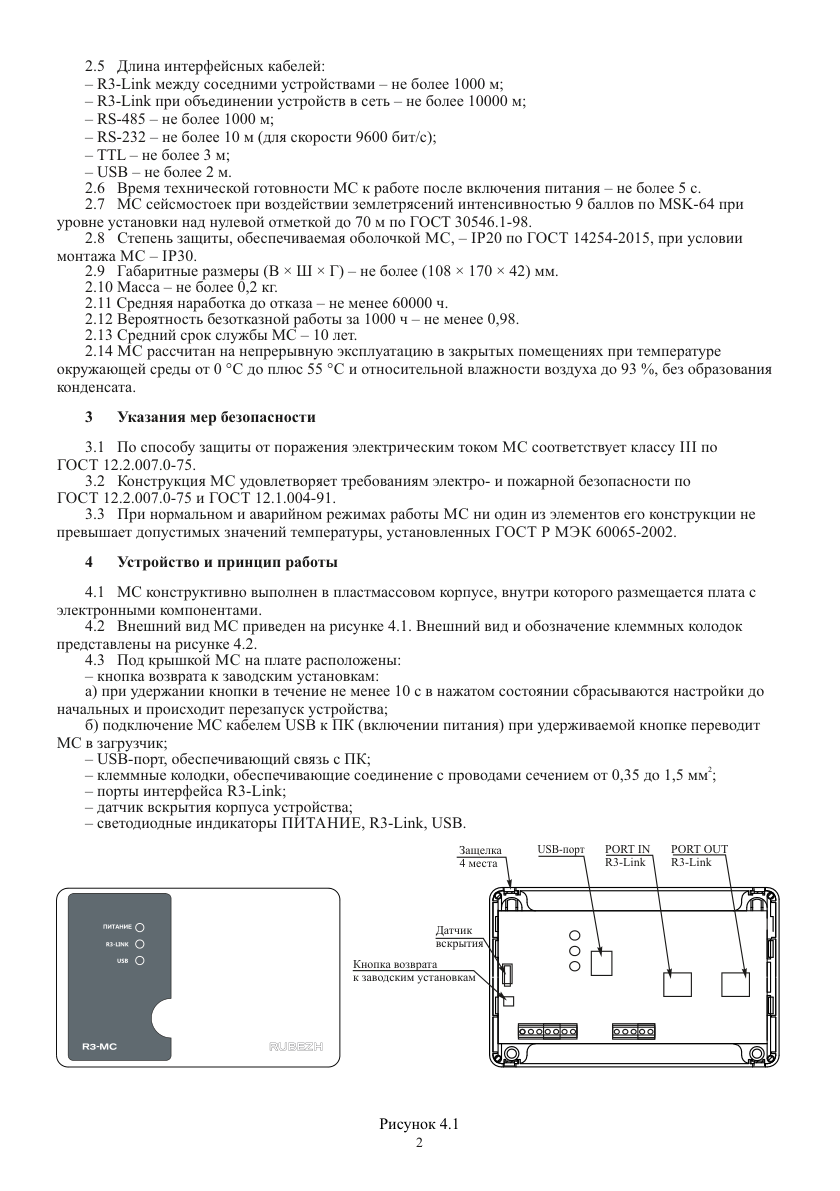

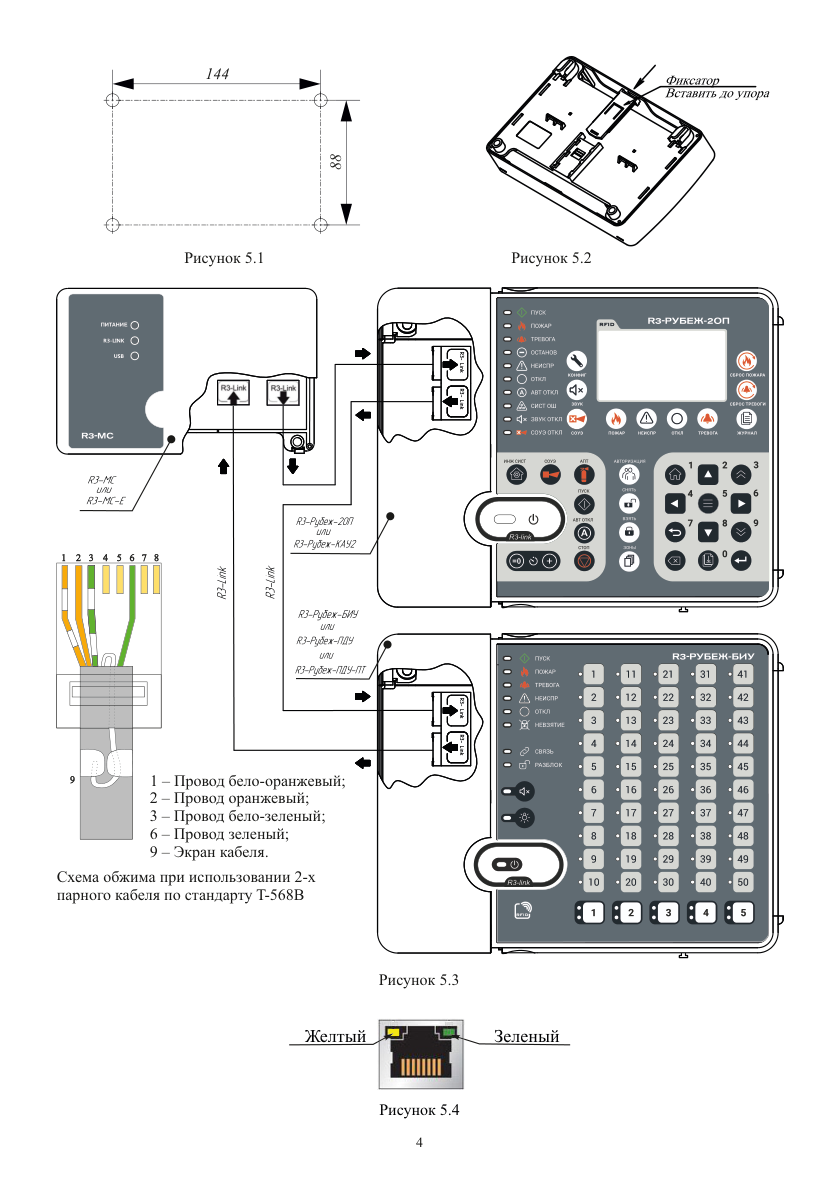

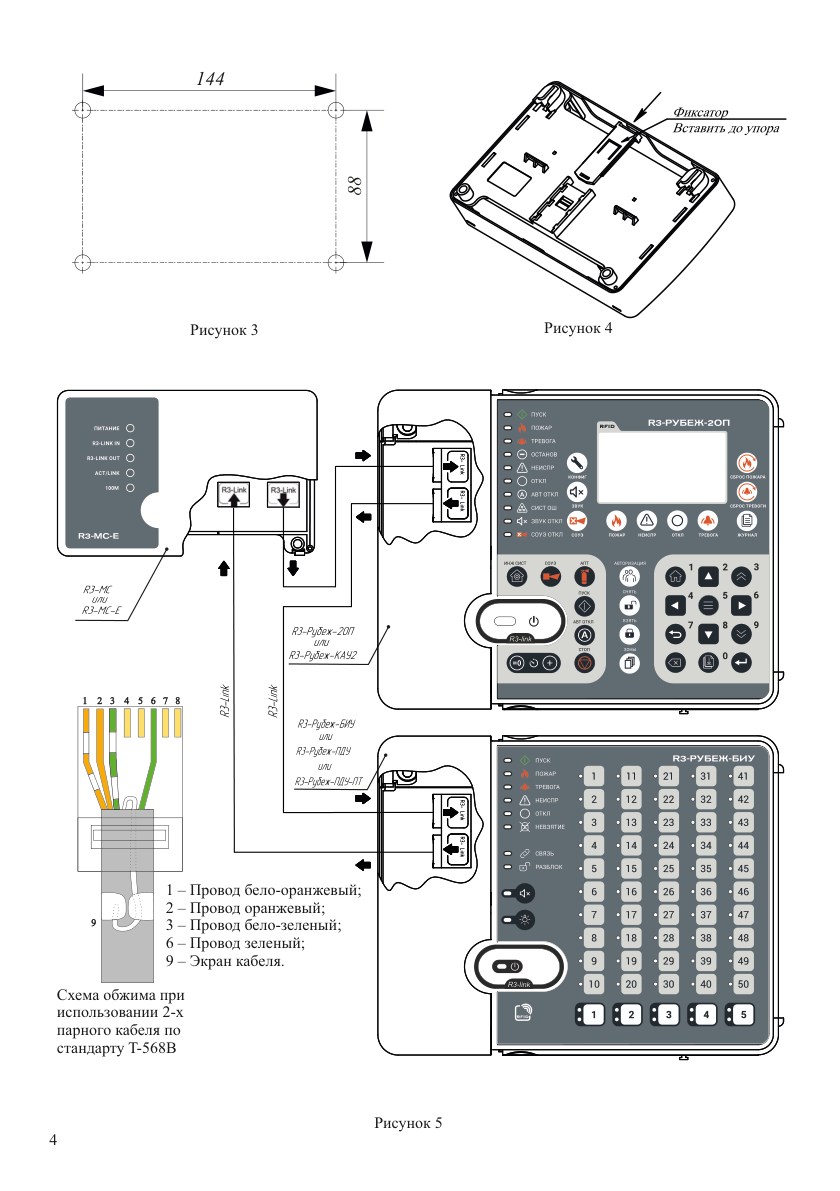

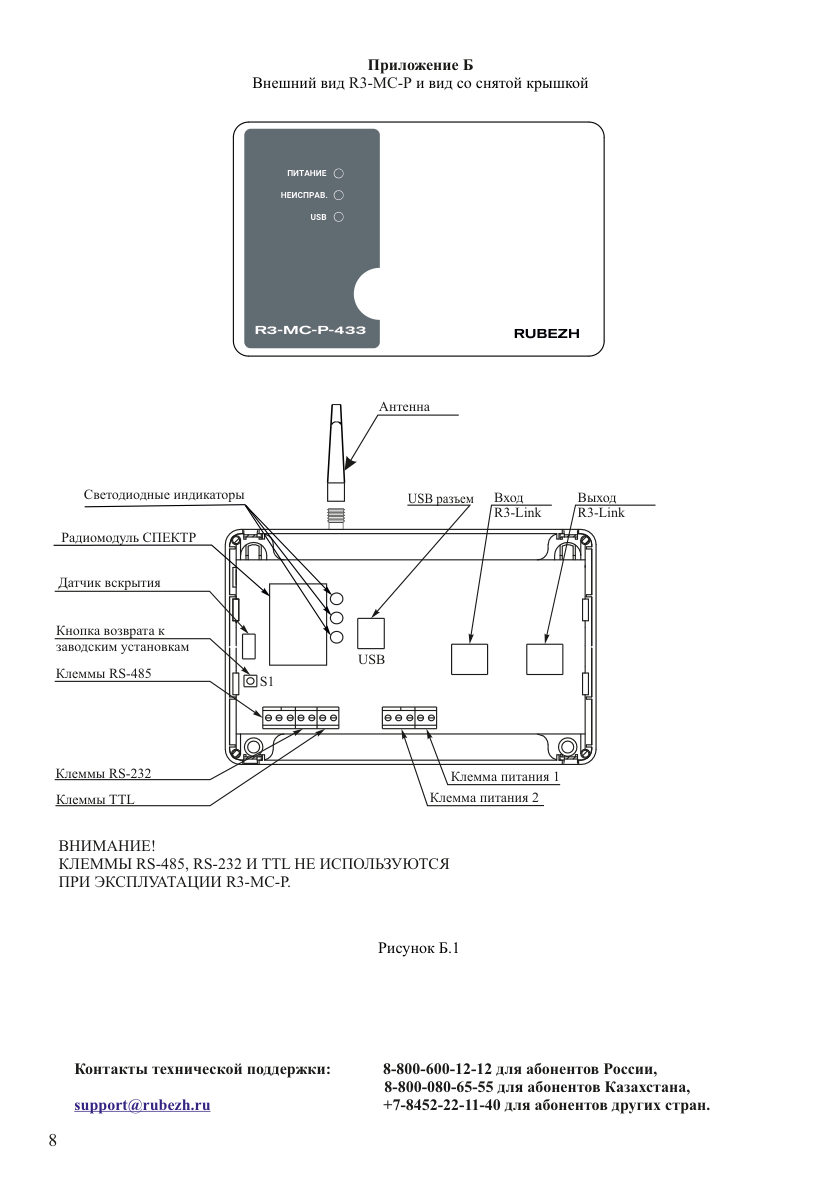

Схемы из руководства
