NETLAN · многопарный кабель

Многопарные телефонные и СКС-кабели NETLAN 10, 16 и 25 пар

Одножильные медные многопарные кабели NETLAN: U/UTP Кат.3 на 10, 16 и 25 пар (внутренний PVC) и 16 пар Кат.5 в исполнениях U/UTP и F/UTP; бухта 305м.

Модели семейства

U/UTP 10 пар Кат.3Внутренний, PVC нг(B), серый.

Категория / полоса	3, 16 МГц
Диаметр оболочки	6,5±1,0 мм
Вес	19,20 кг
Погонная масса	62,95 кг/км
Скорость	10 Мбит/с

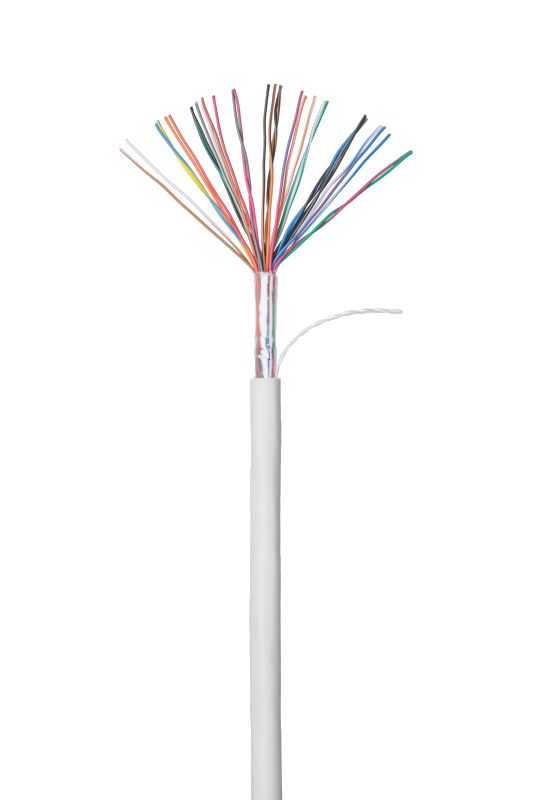

U/UTP 16 пар Кат.3Внутренний, PVC нг(B), серый.

Категория / полоса	3, 16 МГц
Диаметр оболочки	8,2±0,8 мм
Вес	26,00 кг
Погонная масса	86,5 кг/км
Скорость	10 Мбит/с

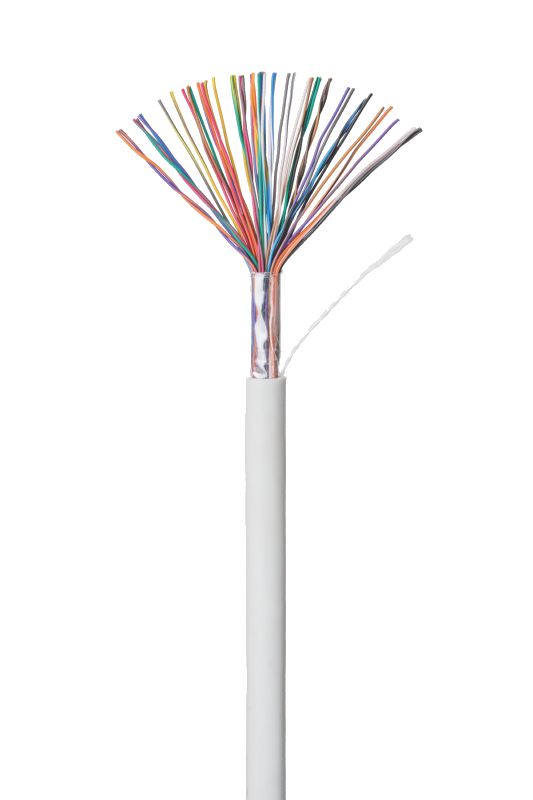

U/UTP 25 пар Кат.3Внутренний, PVC нг(B), серый.

Категория / полоса	3, 16 МГц
Диаметр оболочки	9,2±0,8 мм
Вес	37,00 кг
Погонная масса	121,3 кг/км
Скорость	10 Мбит/с

U/UTP 16 пар Кат.5, внутреннийPVC нг(B), серый.

Категория / полоса	5, 100 МГц
Диаметр проводника	0,47±0,008 мм
Диаметр оболочки	9,2±0,5 мм
Вес	36,20 кг
Погонная масса	113,4 кг/км

U/UTP 16 пар Кат.5, внешнийPE до -40C, чёрный.

Категория / полоса	5, 100 МГц
Диаметр оболочки	9,2±0,5 мм
Вес	31,00 кг
Погонная масса	102,2 кг/км

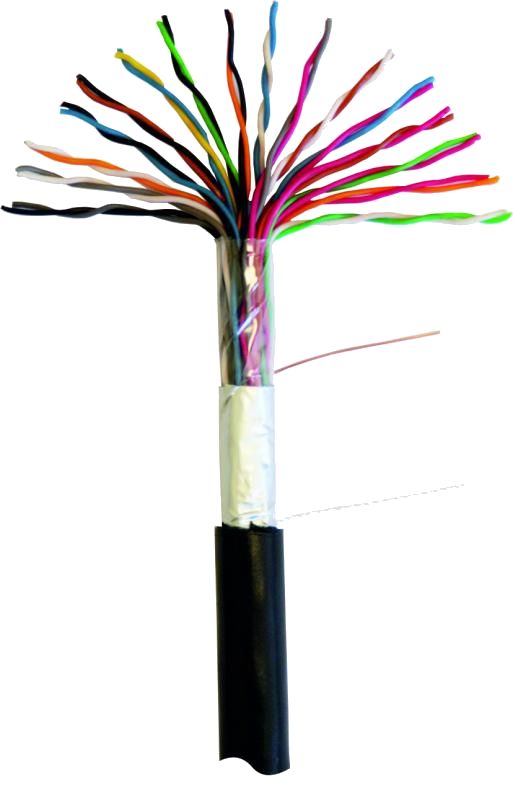

F/UTP 16 пар Кат.5, внешнийPE до -40C, чёрный, экранированный.

Категория / полоса	5, 100 МГц
Диаметр оболочки	9,2±0,5 мм
Вес	35,80 кг
Погонная масса	102,2 кг/км

Как это работает и подключается

Все исполнения: проводники чистая медь, одножильные; поставка бухтой 305м.

Монтаж

Растягивающее усилие не более 100 H.
Внутренние исполнения — PVC нг(B); внешние — полиэтилен, до -40C.

Примеры

Многопарные линии

Кабели Кат.3 рассчитаны на скорость 10 Мбит/с, Кат.5 — на 100 Мбит/с.

Частые вопросы

Какие числа пар есть?

Кат.3: 10, 16 и 25 пар; Кат.5: 16 пар.

Есть ли экранированный?

Да, F/UTP 16 пар Кат.5 для внешней прокладки.

Нюансы и грабли

Артикулы в тексте страниц частично не совпадают с названиями (например, в тексте страницы 16 пар Кат.3 указан артикул EC-UU010-3-PVC-GY-3); ориентируйтесь на название и число пар.
Кат.3 — 10 Мбит/с: для сетей на 100 Мбит/с берите Кат.5 (16 пар).
