Как устроено, как подключают, где ошибаются

Глава — из мини-курсов портала. Нашёл неточность — спроси консультанта или напиши на форуме.

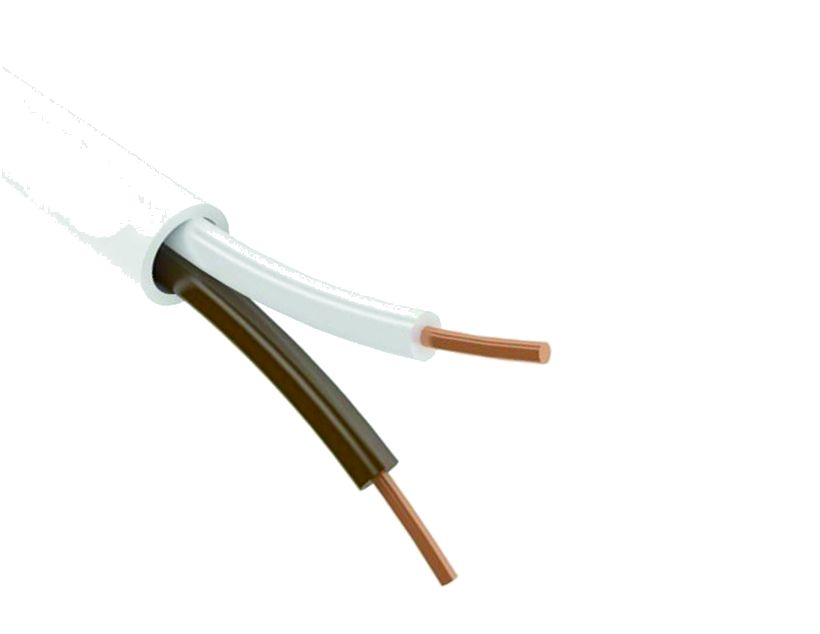

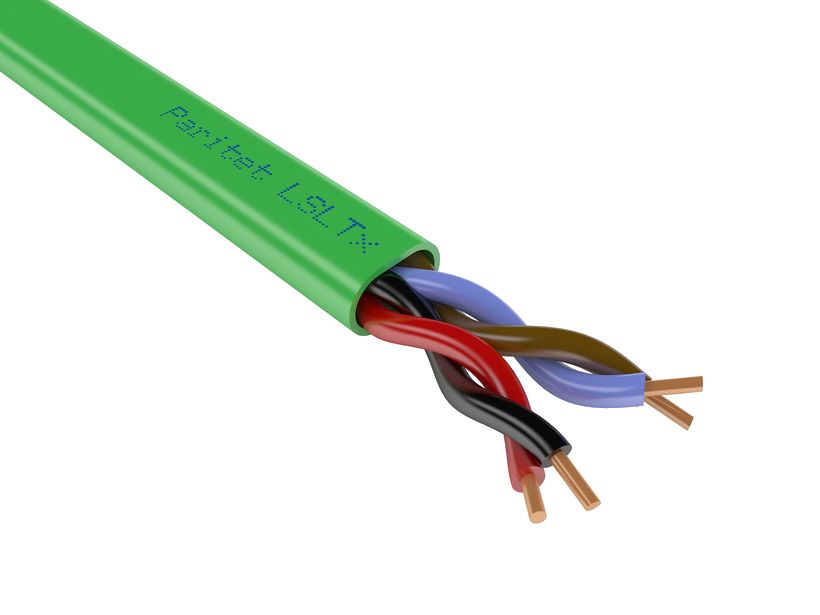

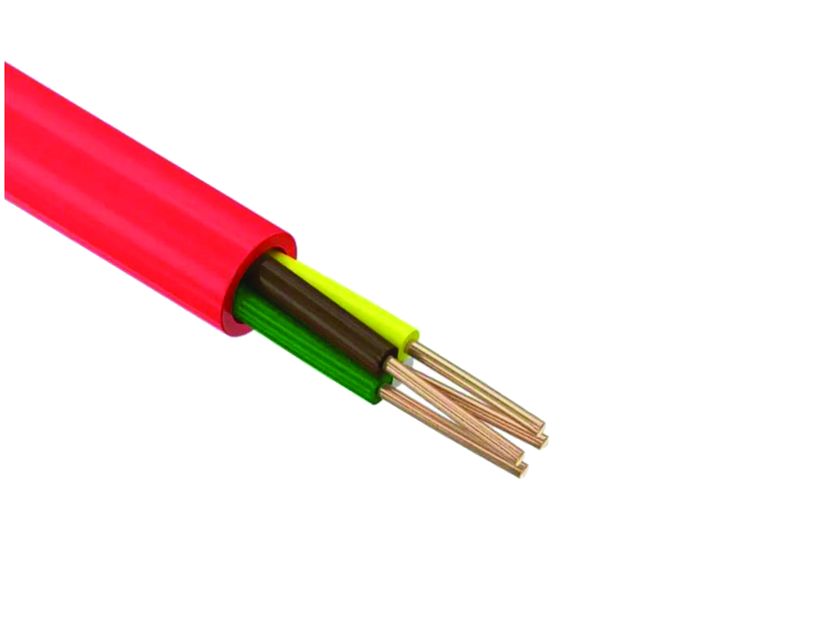

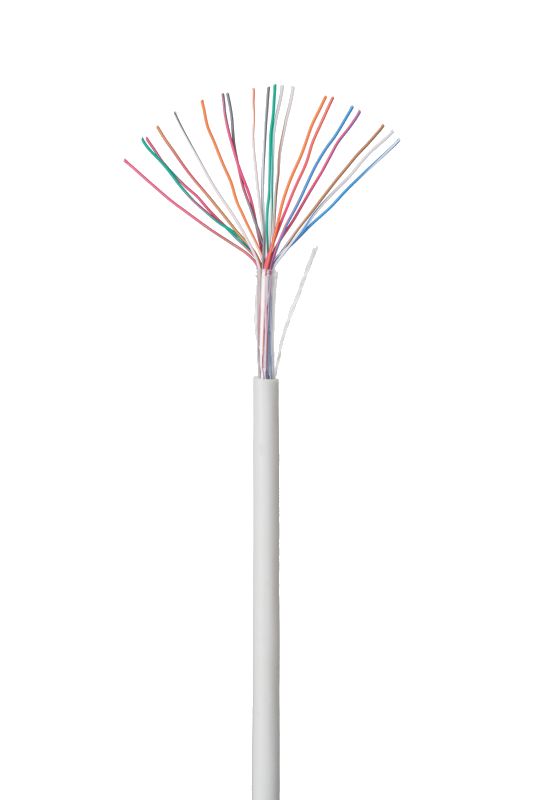

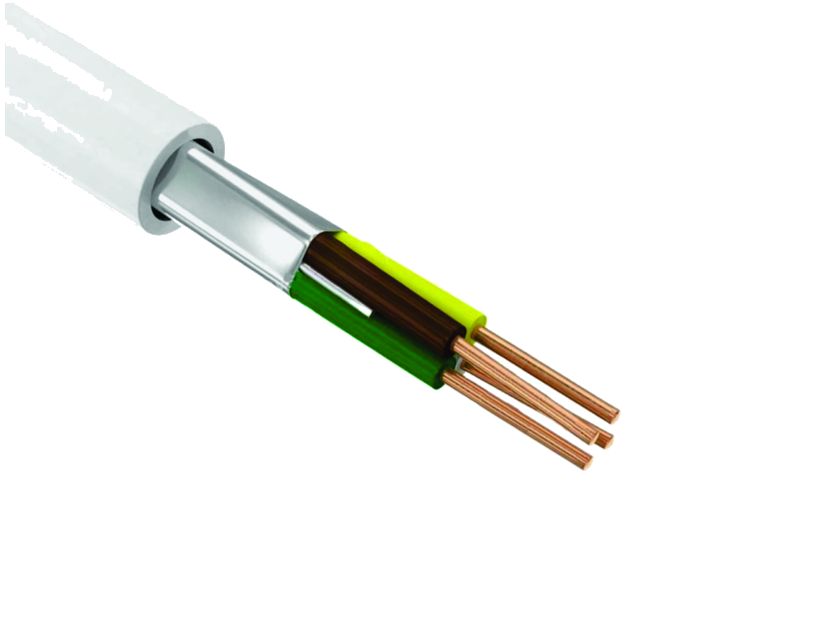

Кабель выбирают по функции линии, а не по привычке

из курса «Кабели в слаботочке»

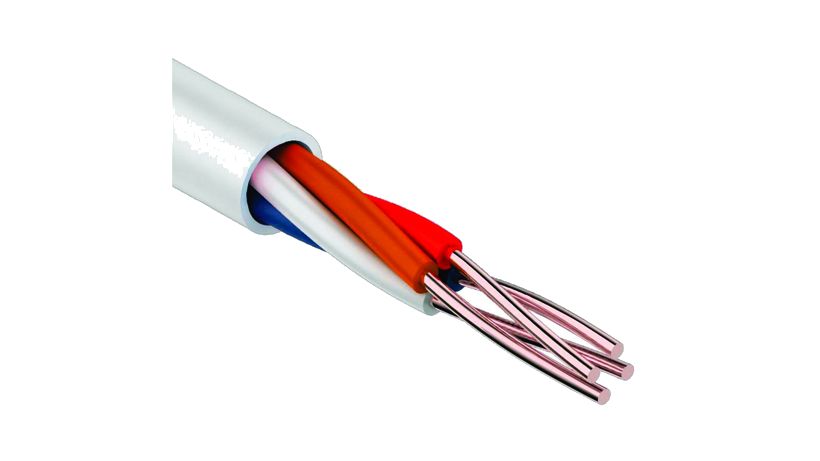

Линия питания, шлейф сигнализации, линия оповещения, интерфейсная линия между приборами, сеть — у каждой свои требования. «Возьму тот, что остался» — типичный источник неприятностей, которые вылезают через месяцы: помехи, просадка, ложные срабатывания.

Сечение решает не «толще значит лучше»

из курса «Кабели в слаботочке»

Сечение считают под ток и длину, и у него есть верхний предел — тот, что физически влезет в клемму прибора. Толстый провод на короткой линии не добавляет надёжности, зато ломает клеммник и мешает обслуживанию.

Случай из разборамонтажник спрашивал, какое максимальное сечение допускает клемма прибора, и обсуждение свелось к тому же: 2,5 мм² на двадцать сантиметров линии — это не запас, а проблема крепления клеммы и качества монтажа.

клемма с тонким и слишком толстым проводом.

Длина линии превращается в сопротивление

из курса «Кабели в слаботочке»

Чем длиннее и тоньше линия, тем больше её сопротивление, и тем меньше напряжения доходит до дальнего устройства. Для шлейфов это ещё и прямое ограничение из паспорта: сопротивление проводов не должно превышать указанного значения.

Из РЭ Гранитадля охранного шлейфа ограничение по сопротивлению проводов — не более 470 Ом, для пожарного — не более 220 Ом, без учёта оконечного резистора.

Утечка между жилами: то, что проявляется после дождя

из курса «Кабели в слаботочке»

Кроме сопротивления проводов нормируется сопротивление между ними. Влага в коробке, повреждённая изоляция, сырой подвал — и сопротивление изоляции падает, а прибор начинает вести себя непредсказуемо именно в сырую погоду.

Из РЭ Гранитасопротивление утечки между проводами — не менее 20 кОм для охранного шлейфа и не менее 50 кОм для пожарного.

две жилы, между ними капля и стрелка сопротивления вниз.

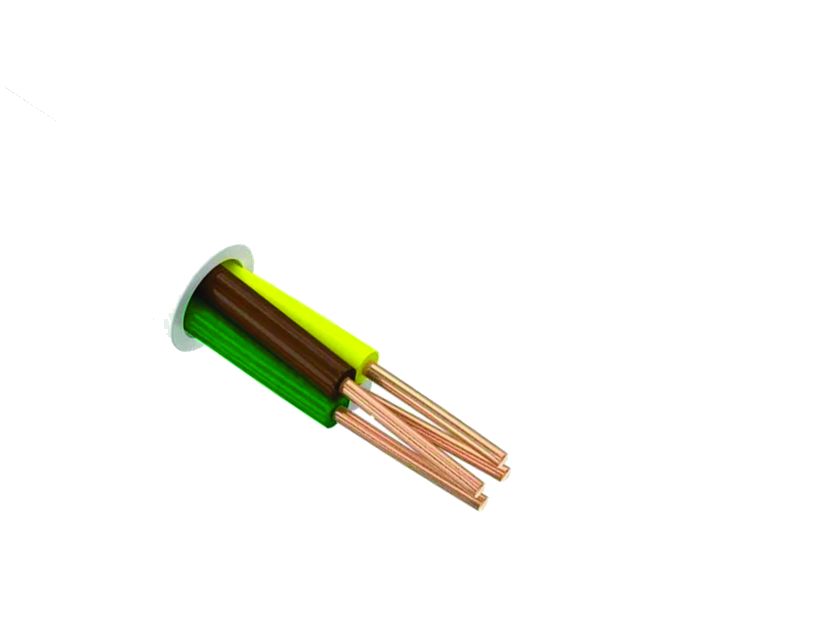

Помехи: силовые кабели рядом — плохая идея

из курса «Кабели в слаботочке»

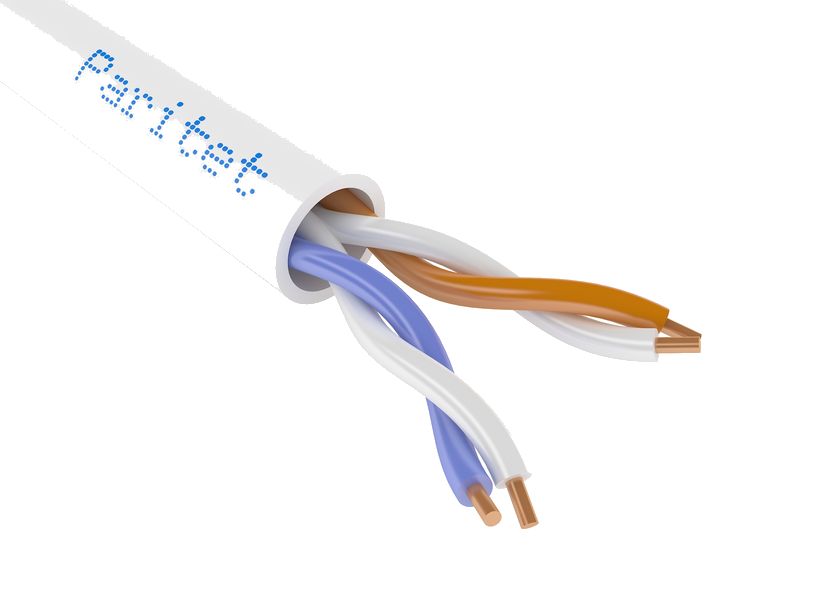

Шлейфы и интерфейсные линии не кладут вплотную к силовым кабелям и не затягивают с ними в один лоток без разделения — это общее правило для любой слаботочки. Особенно чувствительны интерфейсные линии между приборами: помеха там выглядит как «потеря связи», и её ищут в приборе, а не в трассе.

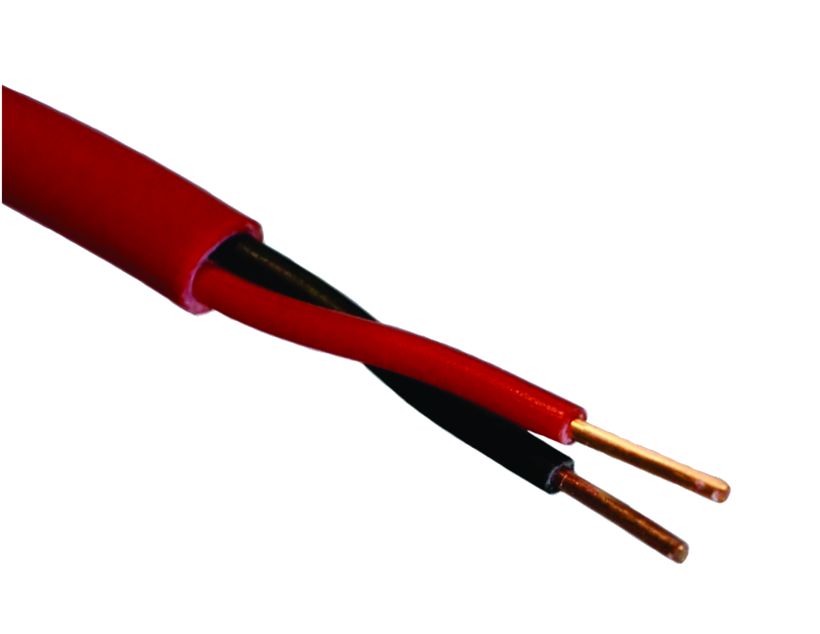

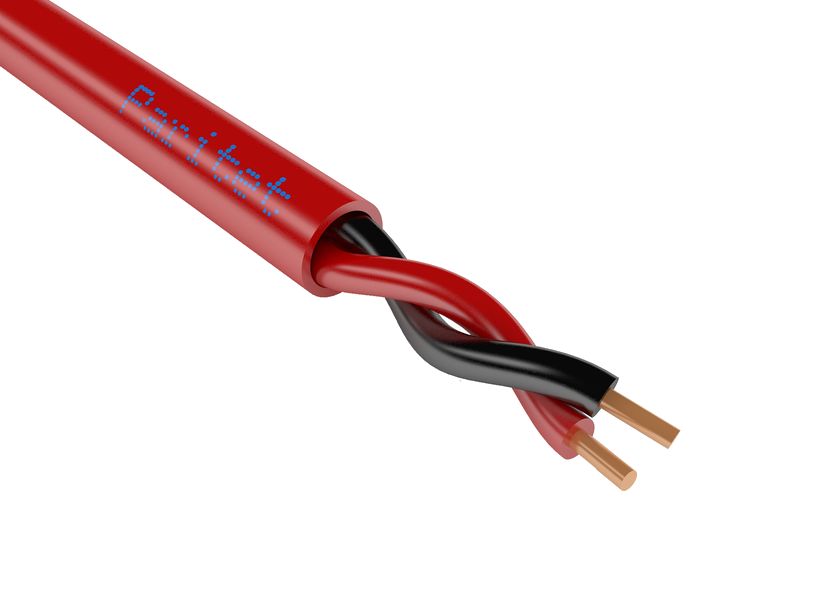

Для пожарных систем правило жёстче, и это уже требование свода правил: перегородка в общем лотке здесь не спасает. Линию связи нельзя вести параллельно силовой линии — больше 50 В переменного или 75 В постоянного тока — ближе 300 мм, если нет защиты от помех. Исключения: параллельный участок до 1 м и места пересечения. В один короб или лоток с проводкой других систем кабели пожарных систем не кладут вовсе; исключение — эстакады и кабельные сооружения, там свои условия.

Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), пп. 6.4 и 6.7, стр. 15–17. Проверено 02.10.2026.

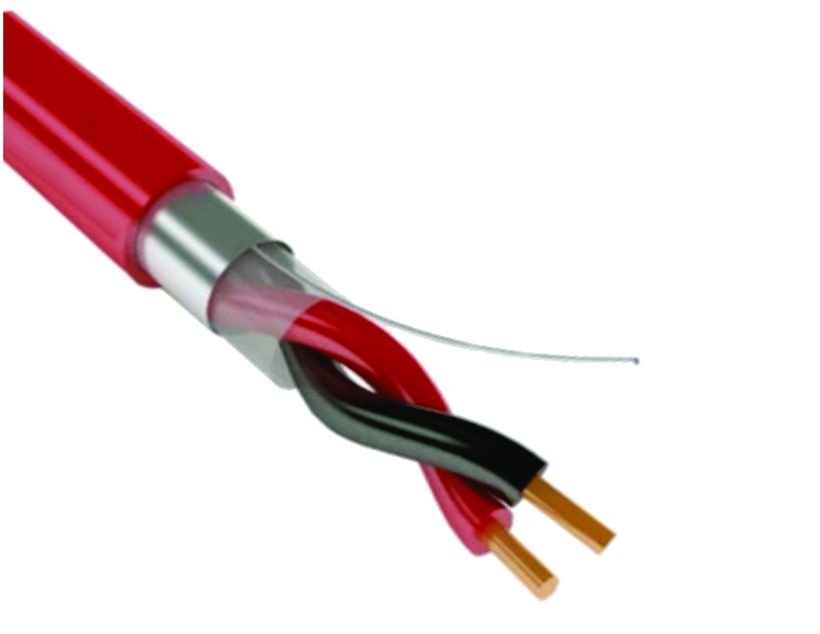

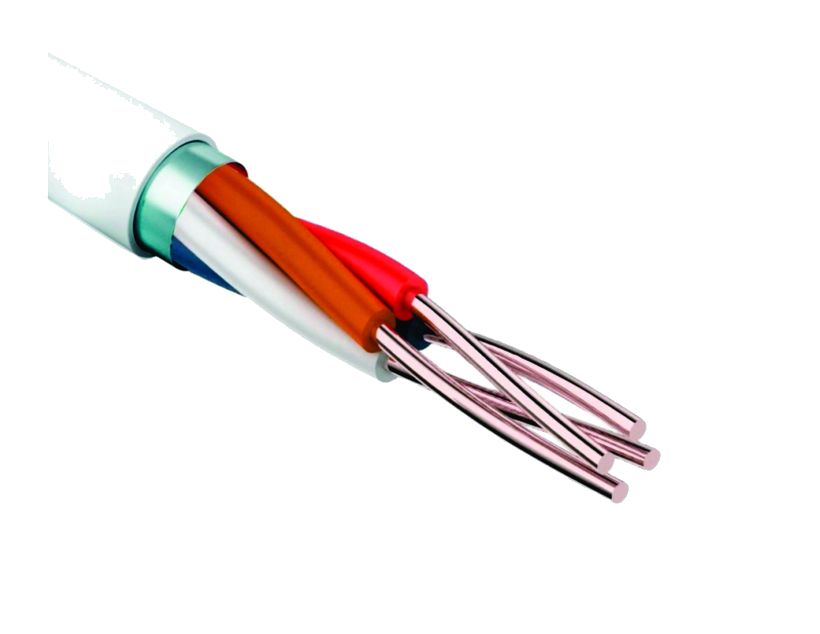

Экран: если он есть, он должен быть заземлён правильно

из курса «Кабели в слаботочке»

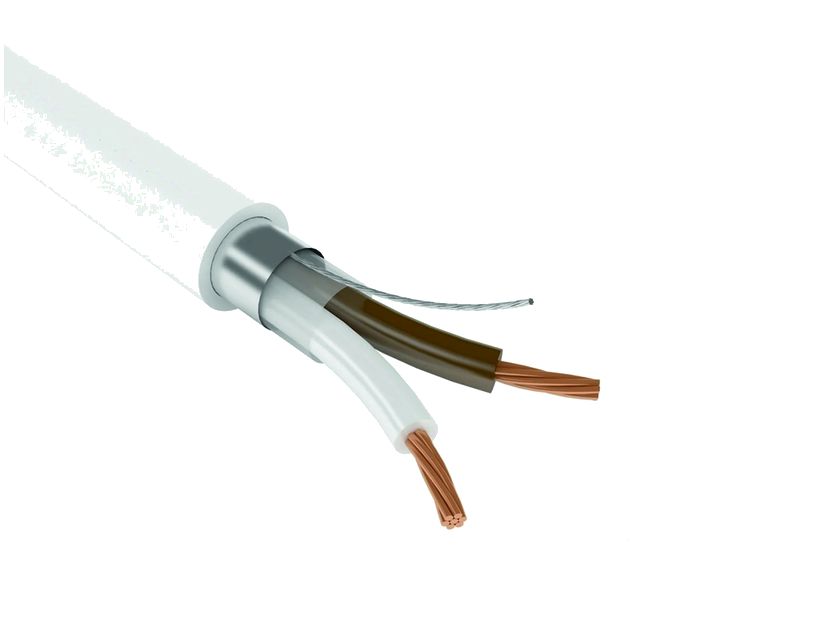

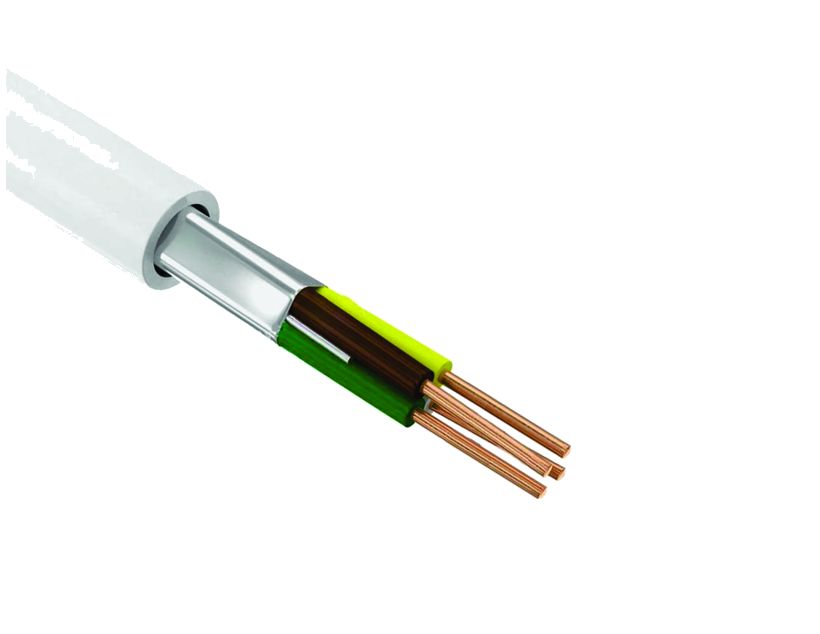

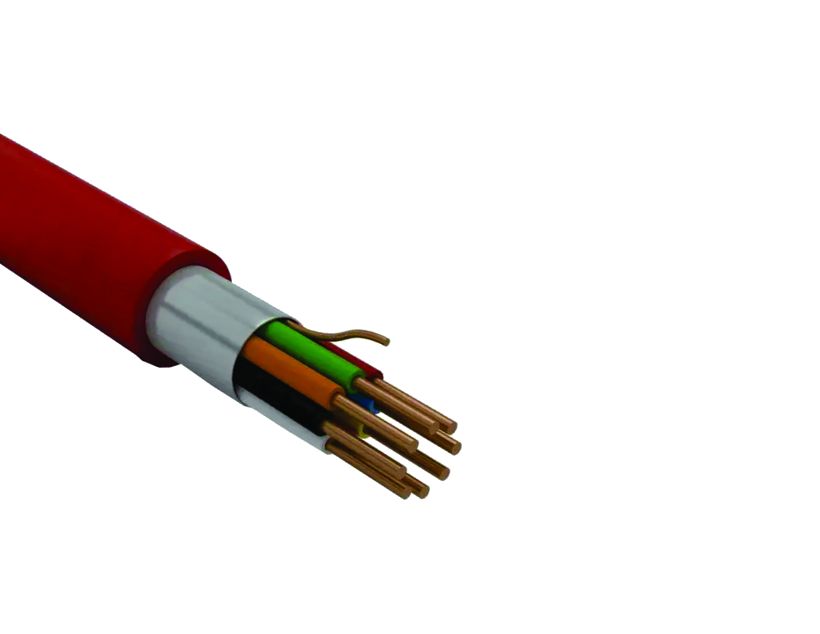

Экранированный кабель без подключённого экрана — обычный кабель. Чаще всего экран заземляют в одной точке: заземление с двух концов может создать контур и принести помеху вместо защиты. Но правило не универсальное — оно зависит от линии и производителя, поэтому экран подключают так, как написано в руководстве на прибор.

Примеру Рубежа на линии RS-485 экран с дренажным проводом заземляют в одной точке на одном конце, и прямо сказано, что экран без заземления или с заземлением больше чем в одной точке сильно ухудшает помехозащищённость. А на линии R3-Link того же прибора экраны подключают с обеих сторон кабеля. Экраны адресной линии сводят на клемму «ЭКР» прибора.

кабель с экраном, заземлённым с одной стороны.

Источник: «Практические рекомендации по пусконаладочным работам» Рубежа, п. 2в, стр. 3; РЭ «R3-Рубеж-2ОП» (ПАСН.425513.013 РЭ, редакция 19), п. 2.2.9, стр. 11.

Соединения — самое слабое место

из курса «Кабели в слаботочке»

Скрутка под потолком, соединение в стене без коробки, непропаянный контакт на клеммнике — всё это работает ровно до первого перепада температур. Правило простое: соединения делаются в доступных местах и так, чтобы к ним можно было вернуться.

Случай из разборашлейфы, залитые в стяжку пола, — отдельная тема в нашей базе; вернуться к таким соединениям нельзя в принципе.
