OPTIMUS 1220-RM-7, 1230-RM-7 и 1250-RM-12 — резервированные источники 12 В на 2, 3 и 5 А со встроенным АКБ

Резервированные источники 12 В в настенном металлическом корпусе IP44: на 2 А, 3 А и 5 А (4 канала). Автоматически переходят на АКБ при пропадании сети, защита АКБ от глубокого разряда.

OPTIMUS 1220-RM-7, 1230-RM-7, 1250-RM-12

Модели семейства

Общие данныеТри источника по ТУ АРГП.435520.003ТУ: сеть 50 Гц или встроенный аккумулятор 12 В; автоматический переход на АКБ; металлический корпус IP44 для настенной установки; световая индикация «220В», «Вых +12В», «АКБ»; защита АКБ от глубокого разряда и КЗ; наработка на отказ не менее 100 000 часов; гарантия 37 месяцев.

Питание	сеть переменного тока 50 Гц или встроенный АКБ 12 В
Выход	12 В постоянного тока
Корпус	металлический, IP44, настенное положение
Рабочая температура	от -10 до +30 °C
Наработка на отказ	не менее 100 000 часов
Гарантия	37 месяцев с даты продажи

OPTIMUS 1220-RM-7Ток до 2 А, АКБ 12 В 7 А·ч.

Входное напряжение	переменное 160–242 В, 50 Гц
Выходное напряжение	12–14,5 В регулируемое (от сети); 11,0–13,0 В (без сети)
Номинальный выходной ток	не более 2 А
Максимальный выходной ток	2,5 А
Пульсации (пик-пик)	не более 30 мВ
Ёмкость АКБ	12 В, 7 А·ч (встроенный)
Размеры	75×175×175
Масса	1 кг (без аккумулятора)

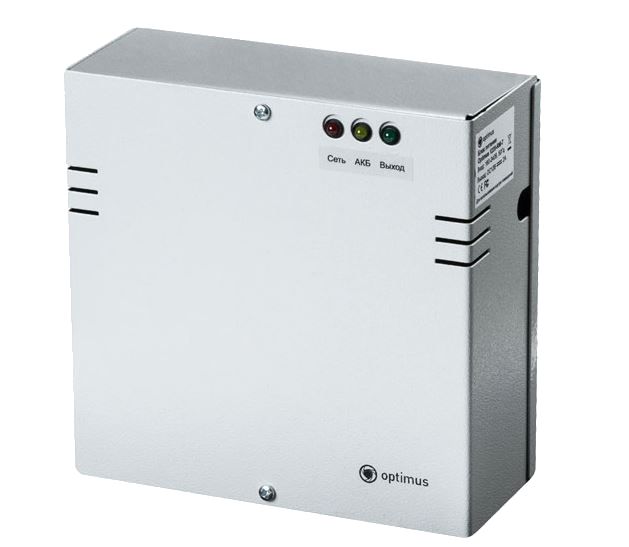

OPTIMUS 1230-RM-7Ток до 3 А, АКБ 12 В 7 А·ч.

Входное напряжение	переменное 160–242 В, 50 Гц
Выходное напряжение	12,0–14,5 В регулируемое (от сети); 11,0–13,0 В (без сети)
Номинальный выходной ток	не более 3 А
Максимальный выходной ток	3,5 А
Пульсации (пик-пик)	не более 30 мВ
Ёмкость АКБ	12 В, 7 А·ч (встроенный)
Размеры	75×175×175
Масса	0,978 кг (без аккумулятора)

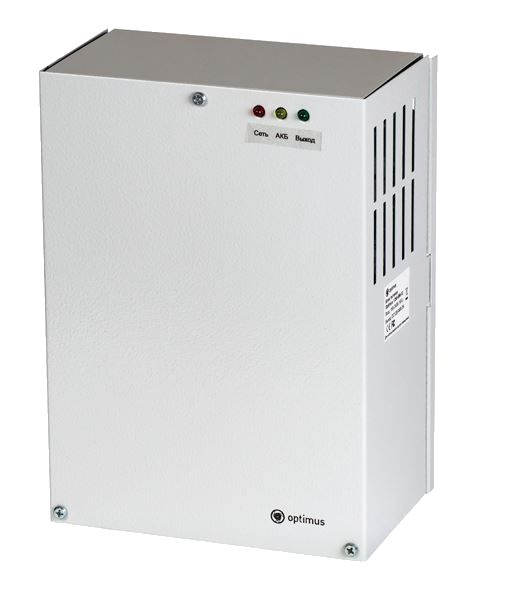

OPTIMUS 1250-RM-12До 5 А суммарно по четырём независимым каналам; под АКБ 12 А·ч (рассчитан под АКБ 7–12 А·ч).

Входное напряжение	переменное 160–240 В, 50 Гц
Выходное напряжение	12,5–14,5 В регулируемое
Выходной ток	до 5 А суммарно (кратковременно до 5,5 А)
Каналы	4 (первый — 5 А, остальные — 1,5 А), 4 пары клемм
Пульсации (пик-пик)	не более 30 мВ
Ёмкость АКБ	12 В, 12 А·ч; рассчитан под АКБ 7–12 А·ч
Размеры	180×250×110 мм
Масса	1,5 кг (без аккумулятора)

Как это работает и подключается

Подайте сеть 220 В, 50 Гц: должны загореться индикаторы «220В» и «Вых +12В».
Проверьте выходное напряжение: 13,2±0,3 В (для заряда АКБ).
Подключите аккумулятор, соблюдая полярность.
Отключите сеть: индикатор «220В» погаснет, загорится «АКБ», «Вых +12В» продолжит светиться — источник перешёл на резерв.
Подсоедините потребителей, проверьте монтаж, подайте сеть, подсоедините аккумулятор; закройте крышку (в RM-7 опломбируйте её).

Монтаж

Устанавливайте в помещении в месте, защищённом от осадков, механических повреждений и доступа посторонних; корпус рассчитан на настенную установку.
Клеммники: XP2 — нагрузка, XP3 — АКБ, XP1 (220 В и заземление) выведен на корпус; предохранитель по цепи 220 В установлен в выносном разъёме (RM-7).
Заряд аккумулятора идёт в буферном режиме током 0,2–0,7 А (для RM-7).
При длительном отключении (более суток) без сетевого напряжения отключите АКБ, сняв клемму «+».
Работы с установкой, снятием предохранителя и ремонтом — при отключённом сетевом напряжении; запрещено ставить перемычки и плавкие вставки не предусмотренных номиналов.

Примеры

Бесперебойное питание камер и видеооборудования

При пропадании сети источник автоматически переходит на встроенный АКБ; индикатор «Вых +12В» продолжает светиться.

Раздельное питание потребителей по каналам (1250-RM-12)

Четыре независимых канала; при КЗ или перегрузке отключается только соответствующий канал, выключателем на плате можно обесточить все каналы сразу.

Частые вопросы

Какой аккумулятор нужен?

Для 1220-RM-7 и 1230-RM-7 — 12 В, номинальная ёмкость 7 А·ч; для 1250-RM-12 — 12 В, 12 А·ч (рассчитан под АКБ 7–12 А·ч).

Как часто обслуживать?

RM-7: периодический внешний осмотр с удалением пыли не реже одного раза в полгода и проверка индикаторов и напряжения на нагрузке. 1250-RM-12: обслуживание заключается в своевременной смене АКБ при отсутствии индикации «АКБ».

Можно ли оставлять КЗ в нагрузке?

Для RM-7 в документе допускается длительное нахождение в режиме КЗ или перегрузки: потребляемая и рассеиваемая мощность не превышает нескольких Вт.

Нюансы и грабли

Запрещается транспортировать прибор с установленным аккумулятором.
RM-7: после перегрузки или КЗ напряжение на выходе возвращается автоматически сразу после появления сети, а при её отсутствии — вручную: разъединить, затем снова подключить плюсовую клемму аккумулятора.
Если при подключении АКБ гаснет индикатор «Сеть», а загораются «АКБ» и «Вых +12В», выходное напряжение слишком низкое: поднимите его регулятором на плате, но не более 13,2 В.
Не светятся «АКБ» и «Вых +12В» после подключения аккумулятора — проверьте полярность и напряжение АКБ; если оно ниже 10 В, АКБ заменить.
Пределы сетевого напряжения в документах различаются: у RM-7 в таблице 160–242 В, а в таблице неисправностей сеть не должна быть выше 290 В и ниже 100 В; у 1250-RM-12 — 160–240 В и в таблице неисправностей тот же диапазон. Держите сеть в пределах 160–242 В (для 1250-RM-12 — 160–240 В).
Сетевой предохранитель: 2 А у 1220-RM-7 и 1250-RM-12, 3 А у 1230-RM-7; при перегорании проверьте напряжение сети, а перемычки и вставки других номиналов не ставьте.
