Optimus EM1260, EM1330, EM2130 — удлинители PoE-сигнала 10/100 Мбит/с

Линейка удлинителей PoE для IP-камер: EM1260 с двумя выходами до 60 Вт, EM1330 с тремя выходами в металлическом корпусе, EM2130 — уличный в корпусе IP66 с режимом 250 м.

Удлинители PoE Optimus EM1260 / EM1330 / EM2130

Модели семейства

EM12601 вход и 2 PoE-выхода (синий af/at/bt до 60 Вт, жёлтый af/at до 30 Вт), каскад до 600 м при 802.3bt.

Порты	вход RJ-45 (PoE + данные) — 1 шт, выход RJ-45 — 2 шт
Скорость	10/100 Мбит/с, IEEE 802.3, 802.3u, 802.3af/at/bt
Вход	PoE 802.3 af/at/bt 52В до 60Вт
Выход PoE 1 (жёлтый)	802.3 af/at 52В до 30Вт
Выход PoE 2 (синий)	802.3 af/at/bt 52В до 60Вт
Кабель	8-жильный категории 5 и выше (≤100м)
Потребляемая мощность	0.5Вт
Размеры	102мм34мм20мм
Условия	температура от -35 до +55, влажность от 5% до 95% без конденсата

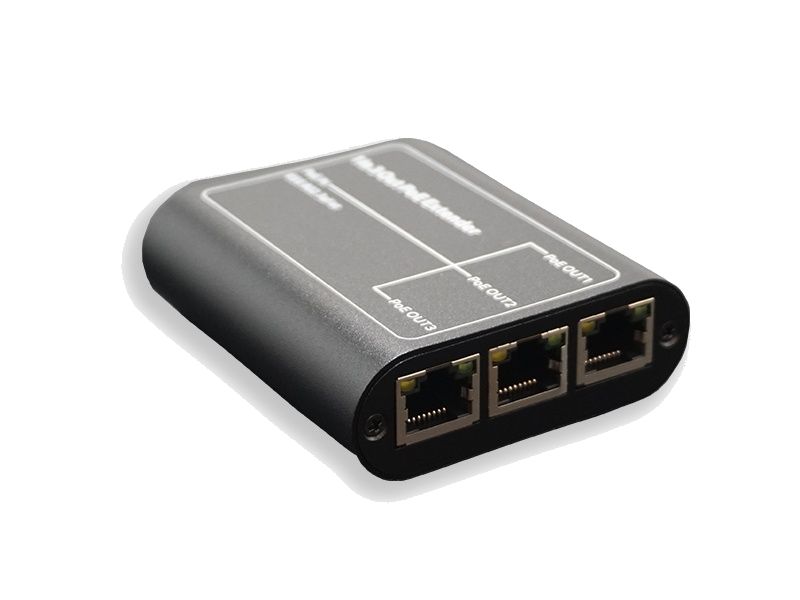

EM13301 вход и 3 выхода, PoE IEEE 802.3af/at до 30 Вт, металлический корпус 79х70х24 мм.

Порты	4 порта 10/100 Мбит/с RJ-45, PoE+
PoE стандарты	вход и выход IEEE 802.3af/at (42,5 – 57В)
Ток/мощность PoE	1/2 (+52В), 3/6 (GND) ≤30Вт
Дальность	100Base-TX: ≤100 м (CAT3,4,5 UTP)
Метод коммутации	Store-and-Forward, MAC-таблица 2K
Электрозащита	до 2 кВ от разряда в порт
Рабочая температура / влажность	от -30°C до 50°C, от 10% до 90% без конденсата
Размеры / вес	79х70х24мм, 0,1 кг, металл, чёрный

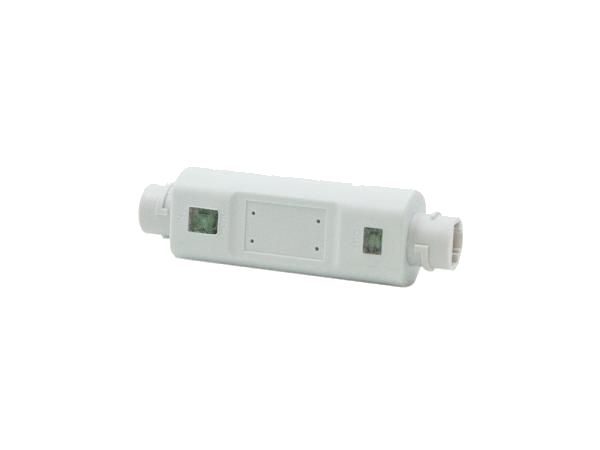

EM2130Уличный удлинитель 96х28х23 мм, IP66, 2×RJ45, до 30 Вт, режим Extend до 250 м на 10 Мбит/с.

Порты	2×RJ45, 10/100 Мбит/с, пропускная способность 0,4 Гбит/с
Стандарт PoE	IEEE 802.3af/at, DC 52В, до 30 Вт
Вход питания PoE	стандартный (1/2+, 3/6- и 4/5+, 7/8- или все 8 жил) и нестандартный 48-56 В
Дистанция	100Base-TX ≤100м; 10Base-TX ≤250м (Cat5e или выше UTP/STP)
Режим Extend	автоопределение уровня сигнала и переключение в режим 250м, 10 Мбит/с
Электрозащита	4 кВ (общий режим) 10/700 мкс
Степень защиты оболочки	IP66
Рабочая температура	-30℃～40℃
Размеры / вес	96х28х23 мм, 46 г, АБС-пластик, белый

Как это работает и подключается

EM1260: к PoE выходам подключают IP-камеры, другие PoE-удлинители или PoE-устройства; оба выхода могут работать одновременно. Синий выход поддерживает 802.3af/at/bt, жёлтый — 802.3af/at.
EM2130, индикация PWR: не горит — нет питания, горит — устройство запитано; ACT — возможные причины неисправности: короткое замыкание или отказ конечного оборудования, некачественный кабель или перегрузка, неисправное вышестоящее оборудование, повреждение устройства.
EM2130, индикация IN/OUT: OFF — нет сетевого соединения, ON/ACT — сеть подключена или идёт передача данных.

Монтаж

EM1260: на схемах указаны максимальные расстояния от питающего PoE-устройства до питаемого и максимальное число устройств в каскаде; актуальные значения зависят от условий эксплуатации.
EM2130 поставляется с двумя гермоколпачками (уплотнительная резинка 2 шт., основание колпачка 1 шт., фиксирующая крышка 1 шт.).
EM1330 и EM2130: на 100 Мбит/с — витая пара до 100 м; EM2130 в режиме 10 Мбит/с — до 250 м.

Примеры

Дальняя IP-камера за пределом 100 м

EM1260 увеличивает расстояние передачи данных и PoE; при источнике 802.3bt общая длина каскада удлинителей — 600 метров, при 802.3at — 500, при 802.3af — 400.

Разветвление на три устройства

EM1330 принимает PoE на 1 вход и раздаёт на 3 выхода, до 100 м от источника.

Частые вопросы

Сколько удлинителей можно поставить каскадом?

Для EM1260 в документе указана только общая длина каскада: 600 м при 802.3bt, 500 м при 802.3at, 400 м при 802.3af.

Какой удлинитель для улицы?

EM2130: IP66, рабочая температура -30℃～40℃.

Нюансы и грабли

EM1260 не рекомендуется использовать с коммутаторами Optimus UMG1-1816P_v.2, UM1-E10/8P mini, UM1-E6/4P mini, UM1-E9/8P mini, UM1-E6/4P, UM1-E5/4P.
EM1260: температура в документе записана без единицы («От -35 до +55»).
EM1330: в документе «PoE Исходящий/Входящий ток» приведён как «1/2 (+52В), 3/6 (GND) ≤30Вт» — это мощность, а не ток.
