OSNOVO E-PoE/1, E-PoE/1G — PoE-удлинители на 1 порт

Удлинители Ethernet и PoE (до 22 Вт) в металлическом корпусе без внешнего питания: до 200 м на одном устройстве, до 500 м при каскаде из 4 штук. E-PoE/1 — 10/100, E-PoE/1G — гигабит.

OSNOVO E-PoE/1, E-PoE/1G — удлинители Ethernet и PoE до 500 м

Модели семейства

E-PoE/11 вход/1 выход RJ-45, скорость 10/100 Мбит/с.

Расстояние (1 устройство / каскад 4 шт.)	200 м / 500 м
Стандарты PoE	IEEE802.3af, IEEE802.3at
Мощность PoE на выходе	до 22 Вт (на 100 м)
Питание удлинителя	от PoE на входе, внешний блок не нужен
Потребление	1,2 Вт
Класс защиты / температура	IP50, -10…+55 °C
Габариты / масса	94×48×28 мм, 0,19 кг
Гарантия	7 лет (84 месяца) со дня продажи

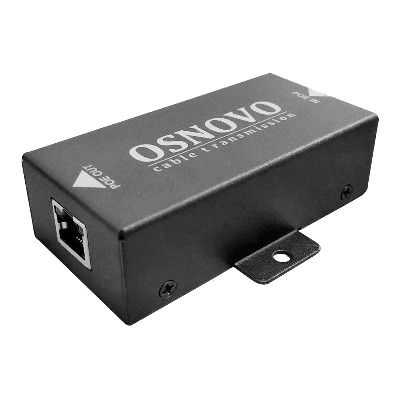

E-PoE/1GТо же устройство на гигабитной скорости.

Скорость передачи данных	10/100/1000 Мбит/с
Расстояние (1 устройство / каскад 4 шт.)	200 м / 500 м
Мощность PoE на выходе	до 22 Вт (на 100 м)
Гарантия	7 лет (84 месяца) со дня продажи

Как это работает и подключается

Автоматически определяет подключённые PoE-устройства и соответствует IEEE802.3af/at; отдельное электропитание удлинителю не требуется.
Допускается подключать оконечное устройство без PoE к выходному порту — тогда удлинитель работает только как повторитель Ethernet, сам питаясь по PoE со входа.
Мощность на выходе крайнего удлинителя в каскаде зависит от класса PoE-устройства и числа удлинителей: 1-й класс af (до 4 Вт) — 500 м через 4 удлинителя, 2-й класс af (до 6 Вт) — 400 м через 3, 0/3-й класс af (до 12 Вт) — 300 м через 2, устройства at (до 22 Вт) — 200 м через 1 (сводная таблица характеристик, §7 РЭ). В §5 РЭ (Таб.2) для тех же классов приведена другая, более строгая таблица, привязанная к типу источника PoE: если источник — коммутатор/инжектор стандарта 802.3af (не at), то те же классы устройств получают меньшую дальность (400/300/200 м через 3/2/1 удлинитель соответственно), а at-совместимые PD (22 Вт) от af-источника питания не получат вовсе («нет» в таблице). РЭ сам себе противоречит на этих двух таблицах — на практике ориентироваться на более строгие цифры Таб.2 и проверять тип источника PoE.

Монтаж

Крепление — на плоскую поверхность, металлический корпус, входной и выходной порт RJ-45.
Для защиты от импульсных перенапряжений (в т.ч. грозовых разрядов) РЭ рекомендует ставить отдельные устройства грозозащиты линии Ethernet+PoE — своей грозозащиты в этой модели нет.
LED-индикаторы на входе и выходе показывают отдельно наличие PoE (жёлтый) и факт передачи данных (зелёный).

Примеры

IP-камера за пределами 100 м от коммутатора

РЭ прямо называет IP-камеры, IP-телефоны и точки доступа областью применения удлинителей.

Наращивание линии каскадом

До 4 удлинителей подряд — паспорт даёт таблицу зависимости мощности PoE на выходе от числа устройств и класса источника.

Частые вопросы

Нужен ли отдельный блок питания?

Нет, удлинитель питается от PoE, поступающего на вход, — паспорт называет это одной из особенностей оборудования.

Сколько удлинителей можно поставить подряд?

До 4 штук, чтобы получить общую дальность до 500 м.

Нюансы и грабли

Модель E-PoE/1 без буквы G — только 10/100 Мбит/с; для гигабитных камер и IP-телефонов нужен E-PoE/1G.
У этой пары моделей нет встроенной грозозащиты и переключателей режима — при обрыве или перепаде питания это первое, что стоит проверить.
Заявленные 500 м набираются только каскадом из 4 устройств, а не одним удлинителем — одно устройство даёт максимум 200 м.
В РЭ есть расхождение между разделами: сводная таблица (§7) даёт дальность 500/400/300/200 м по классам PD без привязки к типу источника PoE, а подробная (§5, Таб.2) — те же классы, но с оговоркой «источник 802.3af / источник 802.3at»: при af-источнике дальность меньше (400/300/200 м через 3/2/1 удлинитель), а at-совместимые PD (22 Вт) от af-источника не получат питание вовсе («нет» в таблице). Для проекта закладывать более строгое значение — цифры Таб.2 (§5) и проверять тип используемого PoE-коммутатора/инжектора, а не только класс камеры.

Документация

OSNOVO — Руководство по эксплуатации PoE удлинители до 500м (E-PoE/1, E-PoE/1G); OSNOVO — Паспорт E-PoE/1; OSNOVO — Паспорт E-PoE/1G
