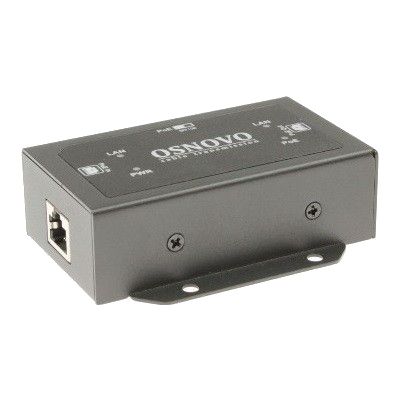

OSNOVO E-PoE/1G(90W), 2G(90W) — PoE-удлинители 802.3bt, до 700 м каскадом из 6
Гигабитные удлинители Ethernet и PoE 802.3af/at/bt (выход до 70 Вт, вход до 90 Вт): до 200 м на устройстве, до 700 м каскадом из 6. Переключатель PoE ON/OFF; 2G(90W) — с грозозащитой 6 кВ.
Модели семейства
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Расстояние (1 устройство / каскад 6 шт.) | 200 м / 700 м |
| Стандарты PoE | IEEE802.3af/at/bt, автоопределение PoE-устройств |
| Метод подачи PoE | вход и выход — A 1,2(+)3,6(-), B 4,5(+)7,8(-), либо A+B |
| Мощность PoE на входе / выходе | до 90 Вт на входе; на выходе (сводно) до 70 Вт (100 м), 40 Вт (200 м, 1 удлинитель), 25,5 Вт (300 м, 2 удлинителя), 6,49 Вт (500 м, 4 удлинителя), 3,84 Вт (700 м, 6 удлинителей) — цифры привязаны к конкретному инжектору (см. pits: на 300 м с инжектором 45 Вт реальная мощность ниже, 12,95 Вт) |
| Переключатель PoE ON/OFF | позволяет подключить к выходу устройство без PoE — тогда удлинитель работает только на передачу данных |
| Грозозащита | не предусмотрена |
| Питание удлинителя | от PoE на входе, внешний источник не нужен; потребление <1,5 Вт |
| Корпус / температура | металл, -10…+50 °C |
| Габариты / масса | 51×28×90 мм, 0,2 кг |
| Грозозащита | встроенная 6 кВ; при использовании обязательно заземлить корпус (сопротивление шины заземления <0,5 Ом) |
| Остальные параметры | как у E-PoE/1G(90W): скорость, дальность, мощность PoE, переключатель ON/OFF |
Как это работает и подключается
- Автоопределение подключённых PoE-устройств, соответствие IEEE802.3af/at/bt; питание самого удлинителя — от PoE на входе.
- Метод подачи PoE (A, B или A+B) задаётся независимо на входном и выходном портах.
- Реальная мощность на выходе крайнего удлинителя в каскаде зависит от мощности источника PoE, длины и качества кабеля — измерения РЭ проводились на кабеле Cat5e (AWG 24, медь).
Монтаж
- Для E-PoE/2G(90W) с грозозащитой обязательно заземлить корпуса удлинителей на шину с сопротивлением менее 0,5 Ом — без этого защита не сработает.
- Для активации режима передачи данных без PoE перевести переключатель PoE ON/OFF в положение OFF на крайнем удлинителе в линии.
- Монтаж на плоскую поверхность; при неисправности не разбирать и не ремонтировать самостоятельно.
Примеры
РЭ приводит таблицу зависимости мощности на выходе от источника PoE, расстояния и числа удлинителей — например, 40 Вт на 200 м от инжектора 802.3bt 60 Вт.
Переключатель PoE ON/OFF на крайнем удлинителе позволяет подключить оконечное устройство без PoE, при этом сами удлинители в линии продолжают питаться по PoE.
Частые вопросы
Чем E-PoE/2G(90W) отличается от E-PoE/1G(90W)?
Только встроенной грозозащитой портов 6 кВ у 2G(90W) (требует заземления корпуса) — в остальном электрика и характеристики идентичны.
Можно ли подключить телефон без PoE через эти удлинители?
Да, переключателем PoE ON/OFF на крайнем удлинителе в положение OFF — тогда линия работает только на передачу данных, а сами удлинители продолжают питаться по PoE от предыдущего звена.
Нюансы и грабли
- У E-PoE/1G(90W) грозозащиты нет вовсе — модель для линии, где риск наводок минимален, либо нужна отдельная защита.
- Мощность на выходе резко падает с расстоянием и числом удлинителей в каскаде: на 700 м через 6 устройств остаётся только 3,84 Вт — этого хватит не на всякую камеру.
- 90 Вт — максимум на входе, а не гарантированная мощность на выходе: конкретное значение смотреть по таблице зависимости от источника и дистанции.
- Сводная таблица характеристик (§7 РЭ) даёт по одному числу на дистанцию, но подробная таблица §5 привязывает эти числа к конкретному инжектору: на 300 м с инжектором 802.3bt 60 Вт/54В выход 25,5 Вт (Class 4), а с инжектором 45 Вт/54В на тех же 300 м — только 12,95 Вт (Class 0/3); на 100 м есть промежуточная точка 160 м/59 Вт для инжектора 90 Вт, которую сводная таблица не показывает вовсе.
Документация
- OSNOVO — Руководство по эксплуатации «PoE удлинители Ethernet до 700м» E-PoE/1G(90W), E-PoE/2G(90W)
