OSNOVO E-PoE/1W, 1GW, 2W, 2GW — уличные PoE-удлинители, до 500 м
Уличные удлинители Ethernet и PoE (до 22 Вт): до 200 м на одном устройстве, до 500 м каскадом из 4. IP66 у 1W/1GW, IP67 у 2W/2GW (по паспортам); у 2W/2GW грозозащита 6 кВ.
Модели семейства
E-PoE/1W10/100 Мбит/с, без встроенной грозозащиты.
| Расстояние (1 устройство / каскад 4 шт.) | 200 м / 500 м |
| Стандарты PoE | IEEE802.3af, IEEE802.3at, автоопределение PoE-устройств |
| Мощность PoE на выходе | до 22 Вт на 100 м (см. таблицу зависимости от класса устройства) |
| Питание удлинителя | от PoE на входе, внешний блок не нужен |
| Потребление | 1,2 Вт |
| Корпус | алюминий, IP66, гермовводы для входа и выхода RJ-45 |
| Температура | -40…+70 °C |
| Габариты / масса | 185×45×45 мм, 0,26 кг |
| Гарантия | 7 лет (84 месяца) со дня продажи |
| Класс защиты (паспорт) | IP66 |
E-PoE/1GWТо же устройство на гигабитной скорости, без встроенной грозозащиты.
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Расстояние (1 устройство / каскад 4 шт.) | 200 м / 500 м |
| Мощность PoE на выходе | до 22 Вт на 100 м |
| Гарантия | 7 лет (84 месяца) со дня продажи |
| Класс защиты (паспорт) | IP66 |

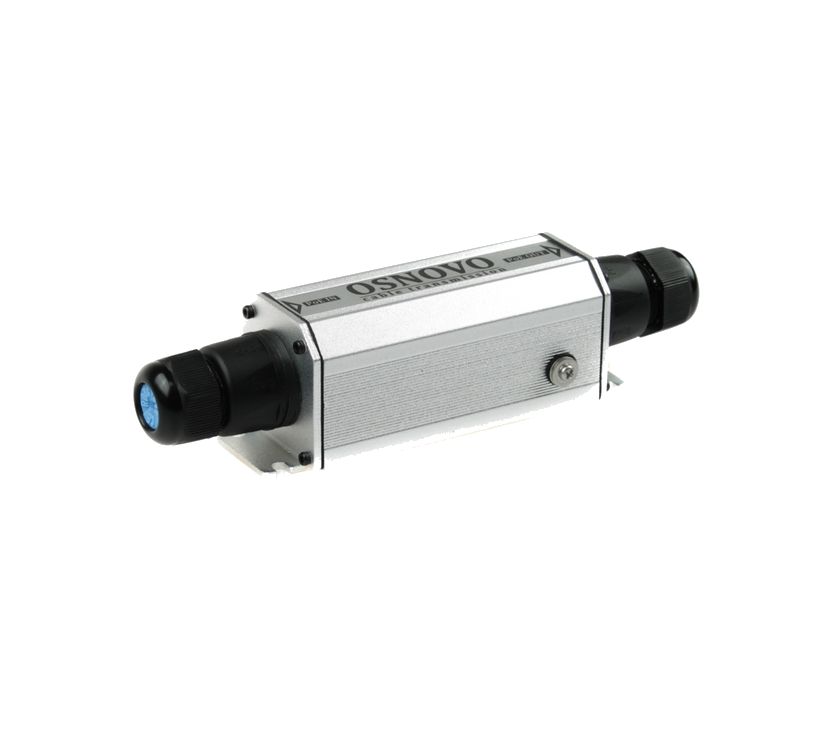

E-PoE/2W10/100 Мбит/с, встроенная грозозащита 6 кВ и клемма заземления корпуса.
| Расстояние (1 устройство / каскад 4 шт.) | 200 м / 500 м |
| Грозозащита | встроенная 6 кВ; требует надёжного заземления корпуса через винтовую клемму |
| Мощность PoE на выходе | до 22 Вт на 100 м |
| Корпус | алюминий, гермовводы, клемма заземления |
| Гарантия | 7 лет (84 месяца) со дня продажи |
| Класс защиты (паспорт) | IP67 |

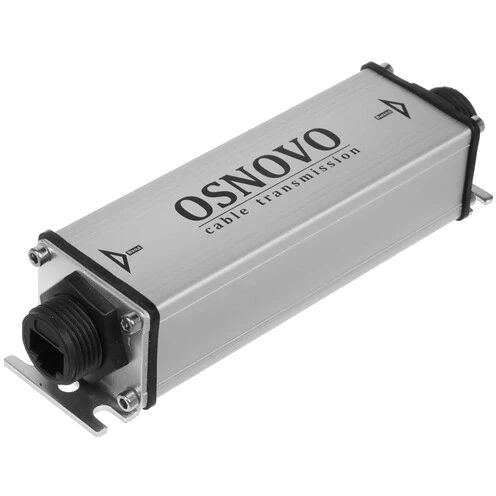

E-PoE/2GWГигабитная версия E-PoE/2W: 10/100/1000 Мбит/с, грозозащита 6 кВ.
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Расстояние (1 устройство / каскад 4 шт.) | 200 м / 500 м |
| Грозозащита | встроенная 6 кВ |
| Гарантия | 7 лет (84 месяца) со дня продажи |
| Класс защиты (паспорт) | IP67 |
Как это работает и подключается
- Автоопределение подключённых PoE-устройств, соответствие IEEE802.3af/at; отдельное питание удлинителю не требуется — берёт его из PoE на входе.
- Допускается подключать к выходу устройство без PoE — тогда удлинитель работает только как повторитель Ethernet.
- Дальность в каскаде зависит от класса PoE-устройства и — по подробной таблице РЭ (§5) — от типа самого источника PoE: от инжектора/коммутатора 802.3at устройства 1-го класса (до 4 Вт) идут на 500 м через 4 удлинителя, 2-го класса (до 6 Вт) — 400 м через 3, 0/3-го класса (до 12 Вт) — 300 м через 2, устройства at (до 22 Вт) — 200 м через 1. От источника 802.3af те же классы получают меньше — 400/300/200 м через 3/2/1 удлинитель соответственно, а at-совместимые устройства (22 Вт) от af-источника не запитаются вовсе («нет» в таблице). Сводная таблица характеристик (§7) приводит только цифры для at-источника без этой оговорки.
Монтаж
- Кабель с разъёмом RJ-45 продевается сначала в гайку, затем в корпус гермоввода, затем соединяется с портом удлинителя — гермоввод обеспечивает влагозащиту соединения.
- Для моделей 2W/2GW обязательно заземлить корпус через винтовую клемму — иначе встроенная грозозащита не работает.
- Для 1W/1GW своей грозозащиты нет — РЭ рекомендует ставить отдельные устройства защиты линии Ethernet+PoE.
- Монтаж на плоскую поверхность.
Примеры
Уличная IP-камера дальше 100 м от коммутатора
РЭ называет удалённое подключение PoE-устройств — IP-камер, IP-телефонов, точек доступа — областью применения.
Линия на объекте с частыми грозами
Модели 2W/2GW со встроенной грозозащитой 6 кВ рассчитаны на такие линии — но требуют заземления корпуса с сопротивлением, указанным для этой серии в РЭ.
Частые вопросы
Чем 2W/2GW отличаются от 1W/1GW?
У 2W/2GW встроена грозозащита 6 кВ и есть клемма заземления корпуса; скорости и дальность у пар (1W/2W — 10/100, 1GW/2GW — гигабит) совпадают.
Можно ли подключить оконечное устройство без PoE?
Да, РЭ прямо разрешает — удлинитель тогда работает как повторитель Ethernet, сам питаясь по PoE со входа.
Нюансы и грабли
- 1W/1GW без грозозащиты — на линии с риском грозовых наводок нужны либо 2W/2GW, либо отдельные УЗИП.
- У 2W/2GW встроенная защита работает только при заземлённом корпусе — забытая перемычка на землю сводит защиту к нулю.
- Заявленные 500 м — это каскад из 4 устройств, а не дальность одного удлинителя (у одного максимум 200 м).
- Класс защиты у 2W/2GW: паспорта E-PoE/2W и E-PoE/2GW указывают IP67, а у 1W/1GW — IP66; в руководстве-датащите 2W/2GW класс защиты не назван.
Документация
- OSNOVO — Руководство по эксплуатации «Уличные PoE удлинители до 500м» E-PoE/1W, E-PoE/1GW; OSNOVO — Руководство по эксплуатации «Уличные PoE удлинители до 500м» E-PoE/2W, E-PoE/2GW; OSNOVO — Паспорт E-PoE/1W; OSNOVO — Паспорт E-PoE/1GW
- OSNOVO — паспорт E-PoE/2W
- OSNOVO — паспорт E-PoE/2GW
