OSNOVO Midspan-1/300G, 300GA — одно-портовый гигабитный PoE-инжектор, 30 Вт
Однопортовый PoE-инжектор до 30 Вт, 1 Гбит/с, питание AC 220 В. 300G — полностью по 802.3af/at с автоопределением устройств, 300GA — совместим, но без автоопределения.
Модели семейства
Midspan-1/300GМетод подачи PoE A, соответствие 802.3af/at, автоматическое определение подключённых PoE-устройств.
| Порты | 1 вход DATA IN + 1 выход PoE OUT, RJ-45, 10/100/1000 Мбит/с |
| Стандарты PoE | соответствует IEEE 802.3af/at, автоопределение PoE-устройств |
| Метод подачи PoE | A (1,2+ 3,6-) |
| Мощность / напряжение PoE на выходе | до 30 Вт, DC 52В (стаб.), ток до 0,6 А |
| Питание | AC 220В (0,4А) |
| Защита | от короткого замыкания и перегрузки на портах PoE |
| Рабочая температура | -5…+55 °C |
| Наработка на отказ | 100 000 часов при 25 °C |
| Габариты | 50×30×105 мм |
| Гарантия | 7 лет (84 месяца) со дня продажи |

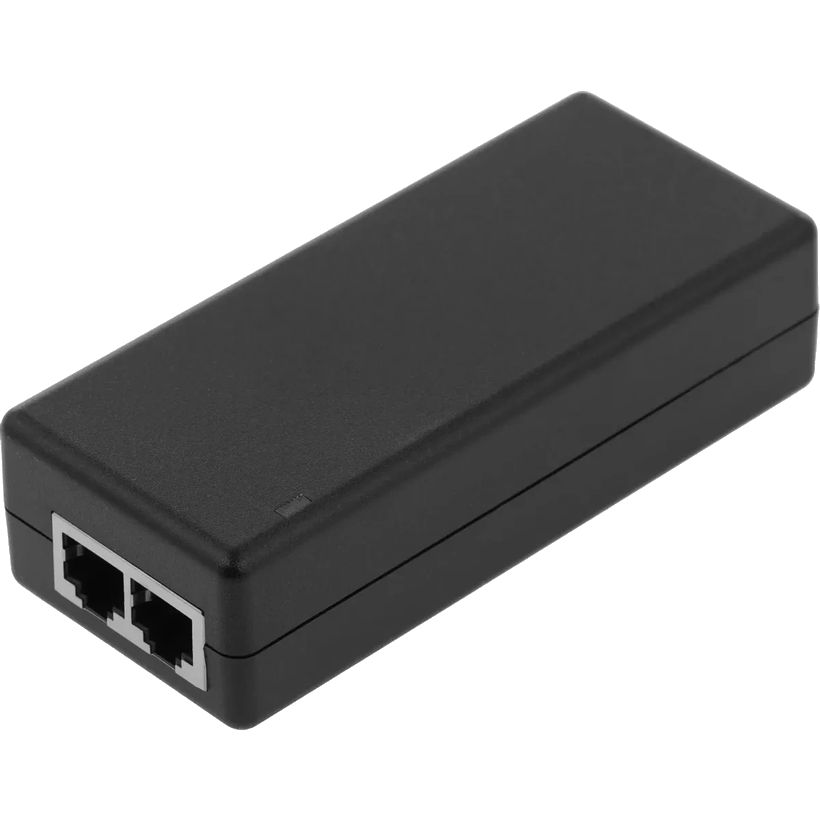

Midspan-1/300GAМетод подачи PoE B, совместим с 802.3af/at, БЕЗ автоматического определения устройств.
| Метод подачи PoE | B (4,5+ 7,8-) |
| Стандарты PoE | совместим с IEEE 802.3af/at, без автоопределения — запрещено подключать устройства без поддержки PoE |
| Гарантия | 7 лет (84 месяца) со дня продажи |
Как это работает и подключается
- 300G определяет тип нагрузки перед подачей питания (полноценный 802.3af/at) — к нему можно подключать и не-PoE устройства без риска, инжектор просто не подаст на них напряжение.
- 300GA питание подаёт без проверки нагрузки — к выходу нельзя подключать устройства без поддержки PoE, иначе они выйдут из строя.
- Порт DATA IN подключается к коммутатору или NVR, порт PoE OUT — к PoE-устройству.
Монтаж
- Соблюдать назначение портов согласно маркировке на корпусе — перепутать DATA IN и PoE OUT нельзя.
- Не разбирать и не ремонтировать устройство самостоятельно при обнаружении неисправностей.
- Комплектный кабель питания AC 220В входит в поставку.
Примеры
Гигабитная IP-камера или точка доступа без розетки рядом
РЭ называет проекты, где нужно передать данные и обеспечить питанием удалённые сетевые устройства, типовым применением инжектора.
Частые вопросы
Чем 300G отличается от 300GA?
Методом подачи PoE (A у 300G, B у 300GA) и тем, что 300G полностью соответствует 802.3af/at с автоопределением устройств, а 300GA — только совместим, без автоопределения.
Нужен ли отдельный блок питания?
Нет, инжектор питается от сети AC 220В через комплектный кабель.
Нюансы и грабли
- 300GA не проверяет тип нагрузки — случайное подключение обычного (не-PoE) устройства к его выходу может его повредить.
- Максимум 30 Вт на порт — для более мощных PTZ-камер и подобной нагрузки в линейке есть модель повышенной мощности (Midspan-1/650GA, другая карточка).
- Методы подачи PoE у 300G и 300GA разные (A и B соответственно) — при замене одной модели на другую проверить, какой метод поддерживает подключаемое устройство.
Документация
- OSNOVO — Руководство по эксплуатации «PoE-инжектор» Midspan-1/300G, Midspan-1/300GA; OSNOVO — Паспорт Midspan-1/300G
- OSNOVO — паспорт
