OSNOVO Midspan-8/P, 12/P — многопортовый пассивный PoE-инжектор на 8 и 12 портов

Пассивные PoE-инжекторы на 8 или 12 портов Fast Ethernet, до 30 Вт на порт (до 160 Вт от внешнего БП, не в комплекте). 8/P — пластик, плоская поверхность; 12/P — металл, 19" стойка.

OSNOVO Midspan-8/P, 12/P — пассивные многопортовые PoE-инжекторы Fast Ethernet

Модели семейства

Midspan-8/P8 портов, пластиковый корпус, монтаж на плоскую поверхность.

Порты	8×RJ-45 LAN (вход) + 8×RJ-45 PoE (выход), 10/100 Мбит/с
Метод подачи PoE	B, 4,5(+) 7,8(-) или 4,5(-) 7,8(+); нет автоопределения PoE-устройств (Passive PoE)
Мощность на порт / суммарно	до 30 Вт на порт, при загрузке всех 8 портов — 20 Вт на порт (суммарно до 160 Вт)
Ток на порт	до 650 мА
Питание инжектора	внешний БП AC220В/DC12…57В, до 2,8 А, в комплект не входит; максимально допустимая мощность БП 160 Вт
Напряжение PoE на выходе	равно выходному напряжению подключённого блока питания
Корпус / монтаж	пластик, на плоскую поверхность
Рабочая температура	-40…+40 °C
Габариты	175×20×37 мм
Гарантия	7 лет (84 месяца) с даты продажи
Относительная влажность	до 90% без конденсата
Масса	0,14 кг (без упаковки)

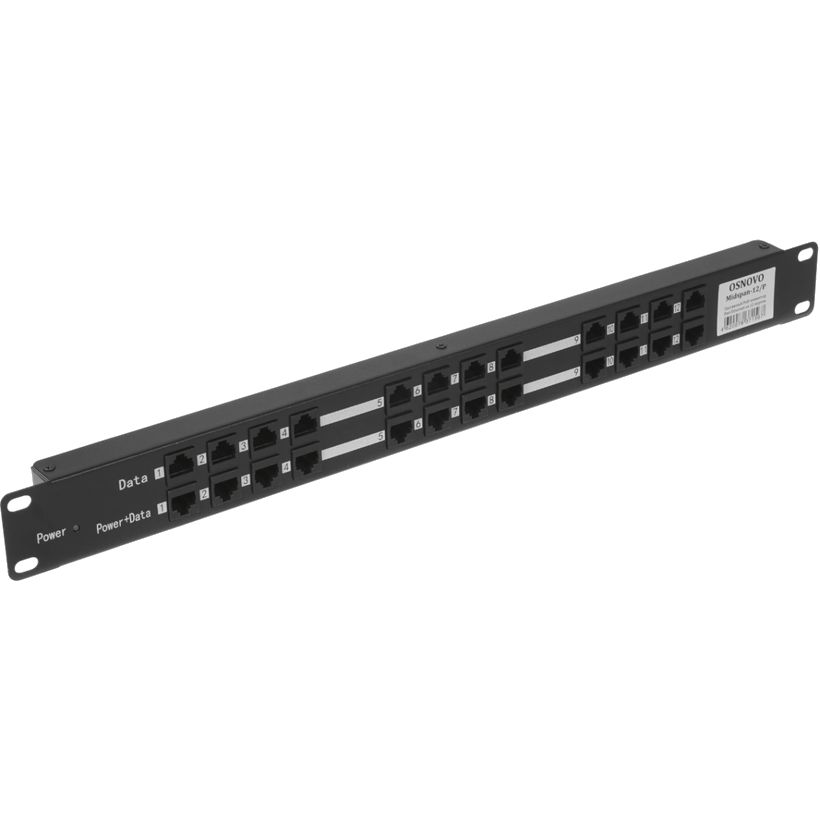

Midspan-12/P12 портов, металлический корпус, 19" стойка (1U), защита от КЗ.

Порты	12×RJ-45 Data (вход) + 12×RJ-45 Power+Data (выход), 10/100 Мбит/с
Мощность на порт / суммарно	до 30 Вт на порт, при загрузке всех 12 портов — 13 Вт на порт (суммарно до 160 Вт)
Защита	от короткого замыкания (отличие от Midspan-8/P)
Корпус / монтаж	металл, 19" стойка (1U)
Рабочая температура	-40…+40 °C
Габариты	482×44×25 мм
Гарантия	7 лет (84 месяца) с даты продажи
Относительная влажность	до 90% без конденсата
Масса	0,68 кг (без упаковки)

Как это работает и подключается

Инжекторы пассивные — не проверяют тип нагрузки (нет автоопределения PoE-устройств); к выходным портам подключать только оборудование, поддерживающее приём PoE методом B.
Для не-PoE устройств использовать отдельный PoE-сплиттер, принимающий питание методом B.
Напряжение PoE на выходе равно напряжению подключённого внешнего блока питания (12…57В) — блок питания в комплект не входит и подбирается отдельно под нужную мощность.

Монтаж

Мощность внешнего блока питания должна превышать суммарную мощность подключённой нагрузки PoE; максимально допустимая мощность БП — 160 Вт.
Перед установкой и подключением инжектора отключить питание.
Не разбирать и не ремонтировать устройство самостоятельно при обнаружении неисправностей.
LED-индикатор питания меняет цвет в зависимости от полярности PoE: зелёный — 4/5(+) 7/8(-), красный — 4/5(-) 7/8(+).

Примеры

Групповое питание IP-камер на объекте без PoE-коммутатора

РЭ называет питание устройств-потребителей PoE (IP-видеокамеры, беспроводные точки доступа) по свободным парам кабеля витой пары основным назначением.

12/P в серверной стойке

Металлический корпус 12/P рассчитан на монтаж в 19" стойку 1U — там же, где стоит остальное сетевое оборудование.

Частые вопросы

Чем 12/P отличается от 8/P кроме количества портов?

У 12/P металлический корпус под 19" стойку и защита от короткого замыкания; у 8/P — пластиковый корпус для монтажа на плоскую поверхность без этой защиты.

Входит ли блок питания в комплект?

Нет, для обеих моделей блок питания приобретается отдельно; максимально допустимая мощность — 160 Вт при напряжении 12…57В.

Нюансы и грабли

При одновременной загрузке всех портов реальная мощность на порт ниже заявленных 30 Вт: 20 Вт у 8/P и всего 13 Вт у 12/P — учитывать это при выборе мощных PoE-устройств.
Инжектор не определяет тип нагрузки — подключение несовместимого устройства (не поддерживающего метод B) может его повредить.
Блок питания не входит в комплект ни у одной из моделей — его выбор и мощность целиком на монтажнике.
