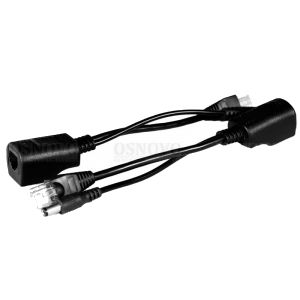

OSNOVO PPK-11 — пассивный комплект инжектор+сплиттер: питание IP-устройства по свободным парам витой пары
Пассивный PoE-комплект (инжектор + сплиттер) для IP-камер, точек доступа и IP-телефонов: данные и питание DC 12–57 В по одному кабелю Cat5e до 100 м, ток до 1,3 А, метод B (пары 4/5, 7/8).
Модели семейства
| Назначение | подать питание на контакты 4, 5, 7, 8 разъёма RJ-45 (метод B) |
| Разъёмы | LAN — RJ-45 (к сетевому оборудованию, коммутатору), PoE — RJ-45 (в сторону оконечного устройства); питание — розетка DC 5.5x2.1 под внешний БП |
| Параметры Ethernet | 10/100 Мбит/с; стандарты IEEE802.3 10Base-T, IEEE802.3u 100Base-Tx Fast Ethernet |
| PoE | Passive PoE; совместим с IEEE 802.3af/at; БЕЗ автоматического определения PoE-устройств; метод подачи B (4, 5, 7, 8) |
| Входное напряжение | DC 12–57 В |
| Кабель | рекомендуемый Cat 5e; максимальная длина 100 м |
| Конструкция | 40×19×19 мм (без длины кабеля), длина кабеля 20 см; рабочая температура 0…+40 °С |
| Гарантия | 7 лет (84 месяца) с даты продажи |
| Назначение | подать питание от кабеля к подключённому IP-устройству через внешний разъем питания |
| Разъёмы | RJ-45 (к конечному оборудованию — IP-камера, точка доступа и др.), штекер DC 5.5x2.1 (питание устройства) |
| Параметры Ethernet | 10/100 Мбит/с; стандарты IEEE802.3 10Base-T, IEEE802.3u 100Base-Tx Fast Ethernet |
| PoE | Passive PoE; совместим с IEEE 802.3af/at; БЕЗ автоматического определения PoE-устройств; метод B (4, 5, 7, 8) |
| Выход | максимальный ток на выходе сплиттера 1,3 А; выходное напряжение DC 12–57 В — соответствует напряжению на входе инжектора и зависит от подключаемого БП |
| Кабель | рекомендуемый Cat 5e; максимальная длина 100 м |
| Конструкция | 40×19×19 мм (без длины кабеля), длина кабеля 20 см; рабочая температура 0…+40 °С |
| Гарантия | 7 лет (84 месяца) с даты продажи |
Как это работает и подключается
- Схема по РЭ (рис. 3): сетевое оборудование → RJ-45 инжектора (порт LAN) → порт PoE инжектора → кабель витой пары (до 100 м, Cat 5e) → сплиттер → RJ-45 сплиттера в оконечное IP-устройство, питание — штекером DC 5.5x2.1; на инжектор подаётся DC 12–57 В от внешнего БП.
- Распределение контактов RJ-45: на порту LAN контакты 1, 2, 3, 6 — данные, 4, 5, 7, 8 не используются; на порту PoE 1, 2, 3, 6 — данные, 4, 5 — «+U», 7, 8 — «−U» (пассивный метод B).
- Passive PoE: питание подаётся на пары постоянно, без переговоров и автоматического определения PoE-устройств (в отличие от активных стандартов 802.3af/at); совместимость с af/at — по распиновке, не по протоколу.
- Данные и питание передаются по одному кабелю одновременно; по РЭ скорость линии через PPK-11 — 10/100 Мбит/с, гигабитная скорость недоступна. Устройство с портом 10/100/1000 Мбит/с может работать при автосогласовании на 100 Мбит/с, если поддерживает такой режим.
- Выходное напряжение сплиттера равно входному напряжению инжектора — устройство получает ровно то, что даёт внешний БП (12–57 В); максимальный ток 1,3 А.
Монтаж
- Комплект для помещений: рабочая температура 0…+40 °С — уличная прокладка самих модулей не предусмотрена.
- Длина линии — до 100 м кабелем Cat 5e (ограничение IEEE802.3u 100Base-Tx); расстояние может быть меньше, если мощность блока питания недостаточна.
- Инжектор: порт LAN — к коммутатору/сетевому оборудованию, порт PoE — в сторону устройства, в розетку DC 5.5x2.1 — штекер внешнего БП 12–57 В.
- Сплиттер: RJ-45 — в сетевой порт оконечного устройства, штекер DC 5.5x2.1 — в его гнездо питания.
- Напряжение БП подбирать под оконечное устройство (выход сплиттера равен входу инжектора); ток — с запасом к потреблению устройства в пределах 1,3 А.
- Транспортировка — в упаковке изготовителя любым видом закрытого транспорта; хранение до ввода в эксплуатацию — в помещениях по условиям хранения 1 по ГОСТ 15150, без примесей, вызывающих коррозию.
Примеры
По РЭ комплект предназначен для передачи питания на IP-устройство (точка доступа, IP-камера, IP-телефон и пр.) по свободным парам Ethernet-кабеля: инжектор подаёт питание БП на контакты 4, 5, 7, 8 разъёма RJ-45, сплиттер снимает его с кабеля и отдаёт устройству через штекер DC 5.5x2.1; данные и питание передаются одновременно.
Параметры Ethernet — 10/100 Мбит/с по IEEE802.3/802.3u, рекомендуемый кабель Cat 5e, максимальная длина 100 м (ограничение стандарта 100Base-Tx); расстояние может быть меньше, если мощность блока питания недостаточна.
Инжектор включается между сетевым оборудованием (коммутатор и т.п.) и линией: порт LAN — к коммутатору, порт PoE — в сторону устройства; на стороне устройства сплиттер разделяет поток: RJ-45 — данные, DC-штекер — питание.
Частые вопросы
Чем PPK-11 отличается от активного PoE-инжектора 802.3af/at?
PPK-11 — пассивный комплект: питание DC 12–57 В подаётся на свободные пары 4/5(+) и 7/8(−) постоянно, без автоматического определения PoE-устройств (Passive PoE, «совместим IEEE 802.3af/at» — по распиновке). Активный инжектор согласует подачу питания с устройством; PPK-11 этого не делает. Плюс PPK-11 — сплиттер в комплекте: на стороне устройства питание снимается с кабеля и подаётся отдельным DC-штекером 5.5x2.1.
Какой блок питания нужен?
Внешний БП с выходом DC 12–57 В под штекер DC 5.5x2.1 (в комплект не входит): напряжение на выходе сплиттера равно напряжению на входе инжектора. Ток — не более 1,3 А. Напряжение выбирать строго под оконечное устройство.
Какое расстояние передачи?
До 100 м кабелем Cat 5e — ограничение стандарта IEEE802.3u 100Base-Tx Fast Ethernet; расстояние может быть меньше, если мощность блока питания недостаточна.
Можно ли использовать PPK-11 на улице?
Рабочая температура комплекта 0…+40 °С — это устройство для помещений; для улицы у OSNOVO есть уличные медиаконвертеры и PoE-инжекторы (например OMC-1000-11HX/W).
Нюансы и грабли
- Это ПАССИВНЫЙ PoE: автоопределения устройств нет — питание идёт на пары 4/5(+), 7/8(−) постоянно. Подключив к инжектору устройство с активным PoE-входом (802.3af/at с negotiation), можно подать напряжение туда, куда устройство его не ожидает; сверять распиновку и напряжение БП с паспортом устройства до подключения.
- Напряжение на выходе сплиттера = напряжению БП на входе инжектора (12–57 В): «универсальности» нет — БП подбирается под оконечное устройство, ошибка с напряжением выводит устройство из строя.
- Ограничение по току 1,3 А: мощные PTZ-камеры, точки доступа с подогревом и подобное могут превысить лимит — считать потребление.
- Линия через PPK-11 ограничена 10/100 Мбит/с: порт 10/100/1000 Мбит/с с автосогласованием на 100 Мбит/с может работать, но на гигабитной скорости — нет; проверить режимы портов обоих устройств.
- 100 м — потолок стандарта 100Base-Tx, а не комплекта: при слабом БП реальная длина меньше.
- Метод B (свободные пары 4/5, 7/8) отличается от метода A активных стандартов (питание по сигнальным парам 1/2, 3/6) — при смешивании пассивных и активных устройств в одной линии проверять совместимость.
- Гарантия 7 лет действует при соблюдении правил транспортирования, хранения, монтажа и эксплуатации; подтверждающий документ — товарная накладная ТОРГ-12.
Документация
- PPK-11 — Руководство по эксплуатации OSNOVO «Комплект (инжектор + сплиттер) передачи данных Ethernet и питания по кабелю витой пары» (редакция 260326(4), www.osnovo.ru).
- PPK-11 — Паспорт (дистрибьютор в РФ — ООО «ТД В1 Электроникс», Москва).
- Авторизованный сервисный центр OSNOVO: Москва, ул. Фортунатовская, д. 33/44, тел. 8-800-707-06-54; www.osnovo.ru/support/service.
