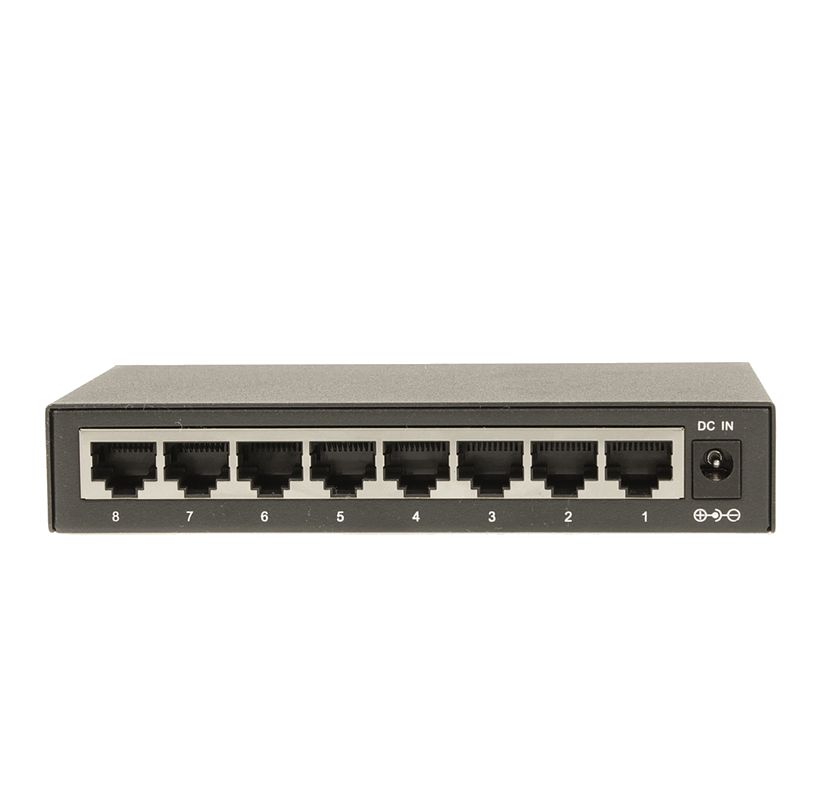

OSNOVO SW-10800, SW-70800 — 8-портовый коммутатор Fast/Gigabit Ethernet

Простой неуправляемый коммутатор на 8 портов: SW-10800 — Fast Ethernet, SW-70800 — Gigabit Ethernet. Режим изоляции портов, встроенная грозозащита 3 кВ, питание от внешнего БП DC12В.

OSNOVO SW-10800 / SW-70800 — неуправляемый коммутатор на 8 портов без PoE

Модели семейства

SW-108008 портов Fast Ethernet 10/100Base-TX всего: 7 обычных (2–8) + Uplink-порт (1).

Порты	8 всего: 7×RJ-45 (порты 2–8, Fast Ethernet 10/100Base-TX) + 1×RJ-45 Uplink-порт (порт 1)
Таблица MAC-адресов	1К
Буфер пакетов	768К
Пропускная способность матрицы	1,6 Гбит/с
Питание	внешний БП DC12В (в РЭ 1 А и 0,5 А — см. «Типичные ошибки»), потребление <3 Вт
Грозозащита	3 кВ (8/20 мкс)
Класс защиты / температура	IP30, -10…+55 °C
Габариты / масса	138×25×80 мм, 0,45 кг
Гарантия	7 лет (84 месяца) со дня продажи
Относительная влажность	5–90% без конденсата

SW-708008 портов Gigabit Ethernet 10/100/1000Base-TX всего: 7 обычных (2–8) + Uplink-порт (1).

Порты	8 всего: 7×RJ-45 (порты 2–8, Gigabit Ethernet 10/100/1000Base-TX) + 1×RJ-45 Uplink-порт (порт 1)
Таблица MAC-адресов	2К
Буфер пакетов	2,5 МБ
Пропускная способность матрицы	16 Гбит/с
Поддержка jumbo frame	9 КБ
Питание	внешний БП DC12В (в РЭ 1 А и 0,5 А — см. «Типичные ошибки»), потребление <6 Вт
Грозозащита	3 кВ (8/20 мкс)
Габариты / масса	138×25×80 мм, 0,47 кг
Гарантия	7 лет (84 месяца) со дня продажи
Относительная влажность	5–90% без конденсата
Класс защиты / температура	IP30, -10…+55 °C

Как это работает и подключается

Переключатель NOM/VLAN на передней панели: NOM — обычный режим, VLAN — изоляция портов (порты 2–8 обмениваются данными только с Uplink-портом 1).
Автоматическое определение MDI/MDIX — можно использовать и прямые, и кроссовые кабели.
Отдельный Uplink-порт предназначен для подключения к локальной сети, сети Ethernet или другому коммутатору.
Индикация передней панели: PWR горит при наличии питания; индикаторы портов 1–8 светятся постоянно при подключённом оборудовании/передаче данных, не горят при отсутствии подключения.

Монтаж

Питание — только от комплектного внешнего блока питания DC12В; перед подключением отключить питание.
Монтаж на плоскую поверхность, охлаждение конвекционное — предусмотреть свободное пространство вокруг корпуса.
Проверка работоспособности — командой ping между двумя ПК одной подсети, подключёнными через коммутатор.

Примеры

Объединение IP-камер, IP-телефонов и точек доступа в одну сеть

РЭ прямо называет эту задачу основным назначением коммутаторов.

Защита от сетевого шторма

Режим изоляции портов (переключатель VLAN) блокирует обмен данными между портами 2–8, оставляя связь только с Uplink-портом 1.

Частые вопросы

В чём разница между SW-10800 и SW-70800?

SW-10800 — Fast Ethernet (10/100 Мбит/с) на всех портах, SW-70800 — Gigabit Ethernet (10/100/1000 Мбит/с); у SW-70800 больше буфер и таблица MAC-адресов.

Есть ли PoE на портах?

Нет, обе модели без PoE — только передача данных.

Нюансы и грабли

SW-10800 и SW-70800 одинаковы по размерам (138×25×80 мм) — различать по обозначению модели на корпусе.
Коммутатор неуправляемый: в таблице РЭ «Управление» — прочерк. Единственная настройка — аппаратный переключатель NOM/VLAN (изоляция портов).
Питание не от PoE — только штатный внешний БП DC12В из комплекта. В РЭ ток БП указан по-разному: комплектация и таблица характеристик — DC12V(1А), раздел «Назначение» и предупреждение — DC12V(0.5А), паспорта — в характеристиках DC12V(1А), в комплекте AC230V/DC12V(0.5А). Ориентируйтесь на БП из коробки.
Потребление: в тексте РЭ «3-5 Вт (в зависимости от модели)», в таблице и паспортах — <3 Вт (SW-10800) и <6 Вт (SW-70800). Для расчёта питания берите значения из таблицы.
