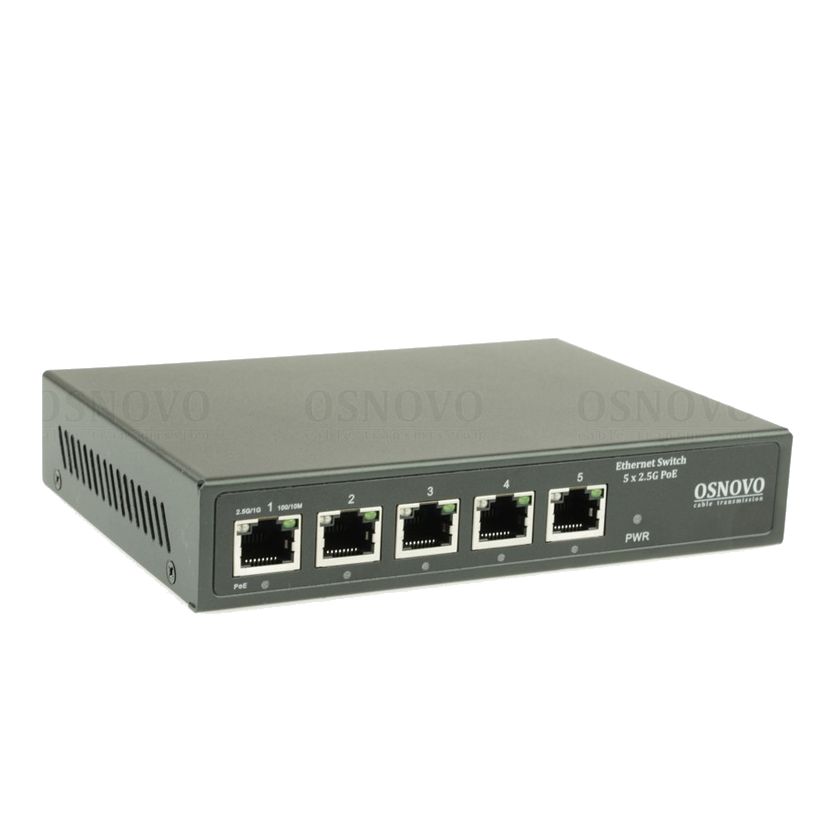

OSNOVO SW-5D-1, SW-5D-1(60W) — 5-портовый коммутатор 2.5G Ethernet
Компактный коммутатор на 5 высокоскоростных портов 2.5GBase-T для современных IP-камер. Базовая версия без PoE, версия (60W) — 4 порта с PoE (1 порт до 60 Вт по 802.3bt, 3 порта до 30 Вт).
Модели семейства
SW-5D-15 портов 2.5G Ethernet, без PoE, для объединения высокоскоростных устройств в сеть.
| Порты | 5×RJ-45, 2.5GBase-T (IEEE 802.3bz), автоопределение MDI/MDIX |
| Пропускная способность матрицы | 80 Гбит/с |
| Таблица MAC-адресов | 16K |
| Буфер пакетов | 12 МБ |
| Скорость обслуживания пакетов | 28,8 Mpps |
| Jumbo frame | до 12 КБ |
| Питание | внешний БП AC 90-253В / DC 12В (2А) |
| Энергопотребление | <5 Вт |
| Грозозащита | встроенная 3 кВ (8/20 мкс) |
| Рабочая температура | -10…+55 °C |
| Габариты / масса | 160×31×112 мм, 0,55 кг |
| Гарантия | 7 лет (84 месяца) со дня продажи |
SW-5D-1(60W)4 порта 2.5G с PoE (порт 1 — до 60 Вт, порты 2-4 — до 30 Вт) + 1 порт 2.5G без PoE (uplink).
| Порты | 4×RJ-45 2.5G с PoE + 1×RJ-45 2.5G без PoE (порт 5, чаще как uplink) |
| Стандарты PoE | порт 1 — IEEE802.3af/at/bt (до 60 Вт); порты 2-4 — IEEE802.3af/at (до 30 Вт); автоопределение PoE-устройств |
| Метод подачи PoE | порт 1 — A+B (1,2,4,5+ 3,6,7,8-); порты 2-4 — метод A |
| Суммарная мощность PoE | 60 Вт на 4 порта (15 Вт на порт при загрузке всех 4 одновременно) |
| Питание | внешний БП AC 90-253В / DC 52В (1,25А) |
| Прочее | то же шасси и матрица, что у SW-5D-1 (80 Гбит/с, 16K MAC, грозозащита 3 кВ) |
| Гарантия | 7 лет (84 месяца) со дня продажи |
| Габариты / масса | 160×31×112 мм, 0,9 кг (без упаковки) |
| Рабочая температура | -10…+55 °C |
Как это работает и подключается
- Автоопределение MDI/MDIX на всех портах — работают кабели любой обжимки.
- У версии (60W) пятый порт не поддерживает PoE и обычно используется как uplink к остальной сети.
- Все порты коммутируются между собой на скорости до 2,5 Гбит/с.
Монтаж
- Питание — только от комплектного внешнего блока питания (для базовой версии DC12В/2А, для (60W) — DC52В/1,25А); перепутать блоки питания между версиями нельзя.
- Есть винтовая клемма заземления корпуса на задней панели.
- Проверка работоспособности — простым ping между двумя ПК, подключёнными к разным портам коммутатора.
Примеры
Современные IP-камеры с высоким битрейтом
РЭ прямо называет организацию небольшой высокопроизводительной системы видеонаблюдения на камерах с высоким качеством картинки основным применением обеих моделей.
Одна мощная камера + несколько обычных
У SW-5D-1(60W) порт 1 поддерживает 802.3bt до 60 Вт — под PTZ-камеру, порты 2-4 по 30 Вт — под обычные IP-камеры.
Частые вопросы
Чем SW-5D-1(60W) отличается от SW-5D-1?
У (60W) 4 из 5 портов получили поддержку PoE (один до 60 Вт, три — до 30 Вт) и другой блок питания (52В вместо 12В); в остальном матрица, скорость портов и корпус те же.
Можно ли подключить обычный не-PoE коммутатор к порту 5?
Да, порт 5 не поддерживает PoE и штатно используется как uplink к остальной сети.
Нюансы и грабли
- У базовой SW-5D-1 нет PoE вообще — для питания камер этот коммутатор не подойдёт, только для передачи данных.
- Блоки питания версий не взаимозаменяемы (12В у обычной, 52В у PoE-версии) — подключение не того БП может повредить оборудование.
- При загрузке всех 4 портов PoE одновременно у (60W) реальная мощность на порт падает до 15 Вт — для мощных устройств на всех портах сразу может не хватить.
Документация
- OSNOVO — Руководство по эксплуатации «Коммутатор 2.5G Ethernet на 5 портов» SW-5D-1; OSNOVO — Руководство по эксплуатации «PoE коммутатор 2.5G Ethernet на 5 портов» SW-5D-1(60W)
- OSNOVO — паспорт SW-5D-1(60W)
- OSNOVO — паспорт SW-5D-1
