OSNOVO SW-8030/D, SW-8030/D(90W) — 3-портовый гигабитный PoE-удлинитель с 2 выходами
Один вход PoE и два гигабитных выхода, питание от входного PoE или внешнего БП. Базовая версия — 56 Вт на входе, до 100 м; версия (90W) — 90 Вт на входе и режим дальности до 250 м.
Модели семейства
SW-8030/D1 вход PoE In + 2 выхода PoE Out по 28 Вт, дальность до 100 м.
| Порты | 1×RJ-45 вход (GE+PoE) + 2×RJ-45 выход (GE+PoE) |
| Стандарты PoE | IEEE802.3af/at/bt, автоопределение PoE-устройств |
| Метод подачи PoE | вход — A и B (4,5+ 7,8-); выходы — метод A |
| Мощность PoE | на входе до 60 Вт (DC37-57В), на каждом из двух выходов до 28 Вт |
| Питание удлинителя | от входного PoE либо от внешнего БП DC52В/1,3А (PoE) или DC12В/0,5А (только данные) |
| Дальность | до 100 м |
| Режим изоляции портов | блокирует обмен данными между выходами |
| Грозозащита | встроенная 3 кВ (8/20 мкс) |
| Класс защиты / температура | IP30, -10…+55 °C |
| Габариты | 88×25×70 мм |

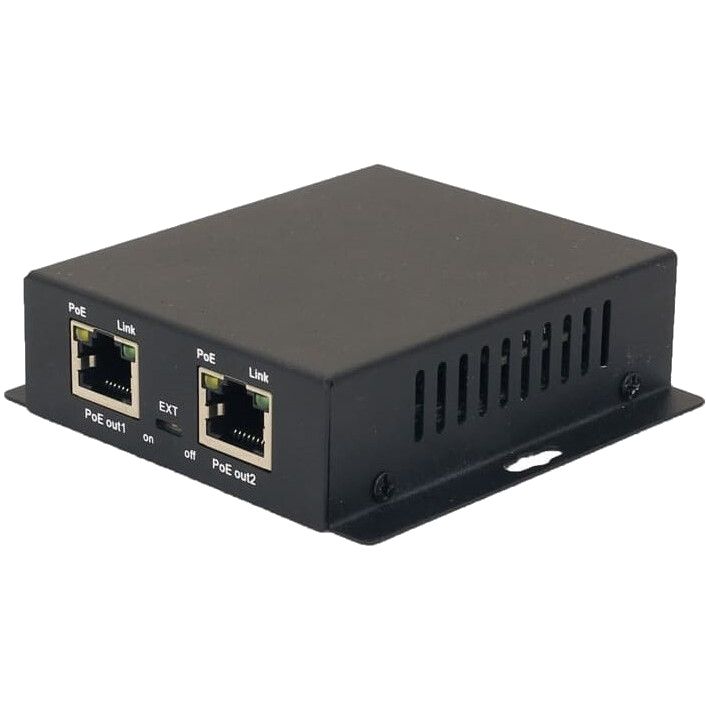

SW-8030/D(90W)Мощнее и дальше: вход до 90 Вт, выходы 32+53 Вт (или 85 Вт на один порт), режим 250 м.
| Мощность PoE | на входе до 90 Вт (DC42-57В); на выходах — 32 Вт (порт 1) + 53 Вт (порт 2), либо 85 Вт при использовании только порта 2 |
| Метод подачи PoE выхода 2 | A и B (в отличие от выхода 1, который работает только методом A) |
| Дальность | 100 м в обычном режиме; до 250 м в режиме увеличенной дальности (скорость ограничена 10 Мбит/с) — на 250 м доступно 25 Вт (порт 1) и 32 Вт (порт 2) |
| Питание | от PoE (DC42-57В, до 90 Вт) либо внешний БП DC42-57В/2А (PoE) или DC12-57В/0,5А (данные) |
| Потребление без нагрузки | ≤5 Вт |
Как это работает и подключается
- Автоопределение PoE-устройств на всех портах — устройство не подаёт напряжение, если нагрузка не отвечает на проверку.
- У версии (90W) переключатель EXT включает режим увеличения дальности до 250 м с ограничением скорости до 10 Мбит/с (у базовой версии тот же переключатель отвечает только за изоляцию портов, без увеличения дальности).
- Питание удлинителя может идти по входному PoE или от отдельного внешнего блока — под разные режимы предусмотрены разные блоки питания, они не взаимозаменяемы.
Монтаж
- Соблюдать назначение портов согласно маркировке: PoE In — вход, PoE Out 1/2 — выходы.
- Оставить вокруг корпуса свободное пространство для конвекционного охлаждения.
- Максимальная мощность PoE на входе не должна превышать паспортное значение модели (60 Вт у SW-8030/D, 90 Вт у SW-8030/D(90W)).
Примеры
Две камеры на конце длинной линии
Один входной кабель с PoE распределяется на два выхода — под две отдельные PoE-камеры или точки доступа.
Мощная PTZ-камера на 250 м
У версии (90W) выход 2 поддерживает метод A+B и до 85 Вт при использовании только этого порта — достаточно для мощной поворотной камеры даже в режиме увеличенной дальности.
Частые вопросы
Чем SW-8030/D(90W) отличается от SW-8030/D?
Большей мощностью на входе и выходах (90 Вт против 60/56 Вт) и режимом увеличения дальности до 250 м, которого у базовой модели нет.
Нужен ли отдельный блок питания?
Нет, обе модели могут питаться от входного PoE; внешний БП — альтернативный вариант, если PoE на входе недоступен.
Нюансы и грабли
- Не путать модели по мощности: базовая ограничена 56/60 Вт на входе и 28 Вт на выход, версия (90W) — 90 Вт на входе и до 85 Вт на один выход.
- Режим увеличенной дальности (250 м) у версии (90W) ограничивает скорость до 10 Мбит/с и снижает доступную мощность PoE на выходах.
- Блоки питания под разные режимы (данные/PoE) и разные модели не взаимозаменяемы — использовать только указанные в характеристиках.
Документация
- OSNOVO — Руководство по эксплуатации «Коммутатор/удлинитель Gigabit Ethernet с PoE на 3 порта» SW-8030/D; OSNOVO — Руководство по эксплуатации SW-8030/D(90W)
