КСПВ — кабель

Сигнальные кабели КСПВ и КСПЭВ для охранных сигнализаций и телекоммуникации. ТУ 3581-001-39793330-2000

Модели семейства

КСПВМаркоразмеры по странице производителя: 2х0,40 (500м); 2х0,40 (200м); 4х0,40 мм и другие.

Маркоразмеры	2х0,40 (500м); 2х0,40 (200м); 4х0,40 мм; 6х0,40 мм; 8х0,40 мм; 10х0,40 мм; 12х0,40 мм; 14х0,40 мм; 16х0,40 мм; 18х0,40 мм; 20х0,40 мм; 2х0,50 (500м); 2х0,50 (200м); 4х0,50 мм; 6х0,50 мм; 8х0,50 мм; 10х0,50 мм; 12х0,50 мм; 14х0,50 мм; 20х0,50 мм; 1х2х0,50 мм (200м); 1х2х0,50 мм; 2х2х0,64 мм; 2х0,80 мм; 4х0,80 мм
Класс пожарной опасности	К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012 .
Напряжение	до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм2) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм2) частотой 10 кГц.
Температура эксплуатации	Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	10 наружных диаметров кабеля.
Срок службы	40 лет
Сопротивление жилы	0,40 мм — 148; 0,50 мм — 95; 0,64 мм — 58; 0,80 мм — 36 Ом/км
Технические условия	ТУ 3581-001-39793330-2000

КСПЭВМаркоразмеры по странице производителя: 2х0,50 (500м); 2х0,50 (200м); 4х0,50 и другие.

Маркоразмеры	2х0,50 (500м); 2х0,50 (200м); 4х0,50; 6х0,50 мм
Класс пожарной опасности	К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 по ГОСТ 31565-2012 .
Напряжение	до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм2) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм2) частотой 10 кГц.
Температура эксплуатации	Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С.
Температура прокладки	минус 15°С
Радиус изгиба	10 наружных диаметров кабеля.
Срок службы	40 лет
Сопротивление жилы	0,40 мм — 148; 0,50 мм — 95; 0,64 мм — 58; 0,80 мм — 36 Ом/км
Технические условия	ТУ 3581-001-39793330-2000

Как это работает и подключается

Для систем сигнализации, контроля доступа, управления, сбора данных.
Напряжение: до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм2) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм2) частотой 10 кГц.

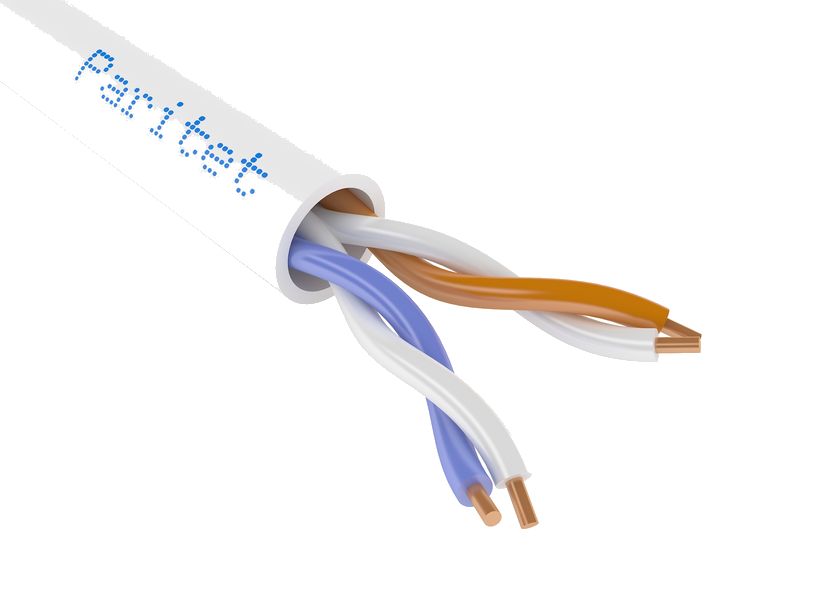

Конструкция по странице производителя: Токопроводящая жила - медная однопроволочная; Изоляция - сплошной полиэтилен; Сердечник - парная или общая скрутка; Экран КСПЭВ - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка - ПВХ пластикат.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С.
Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4.

Примеры

Область применения

Для систем сигнализации, контроля доступа, управления, сбора данных.

Пример обозначения

парной скрутки - КСПЭВ 2х2х0,97 мм ТУ 3581-001-39793330-2000; пучковой скрутки - КСПВ 4х0,50 мм ТУ 3581-001-39793330-2000; В марке кабеля указывается диаметр токопроводящей жилы (мм)

Частые вопросы

При какой температуре можно прокладывать?

Минимальная температура прокладки - минус 15°С.

Какой радиус изгиба допустим?

Минимальный радиус изгиба - 10 наружных диаметров кабеля.

Нюансы и грабли

В марке кабеля указывается диаметр токопроводящей жилы (мм) — не путать диаметр жилы и сечение при заказе.
Температура прокладки строже рабочей: минимальная температура прокладки - минус 15°С, минимальная рабочая температура - минус 50°С.
Масса и объём в таблице маркоразмеров на странице справочные и могут отличаться от фактических; для расчёта нагрузки на кабельную трассу запросите данные у производителя.

Документация

Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/kspv_kspev/)
