Сигнальные кабели КСВВ и КСВЭВ для охранных систем и телекоммуникации

Сигнальные кабели КСВВ и КСВЭВ для охранных систем и телекоммуникации. Кабели не распространяют горение при одиночной прокладке.

Модели семейства

КСВВИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,40, 2х0,40, 4х0,40, 2х0,50, 2х0,50, 4х0,50
Диаметр кабеля, мм	2,7x2–4,8
Масса 1 км, кг	8.26–35.175
Токопроводящая жила	медная однопроволочная
Изоляция	ПВХ пластикат
Сердечник	общая скрутка
Оболочка	ПВХ пластикат
Напряжение	до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.
ТУ	ТУ 3581-001-39793330-2000

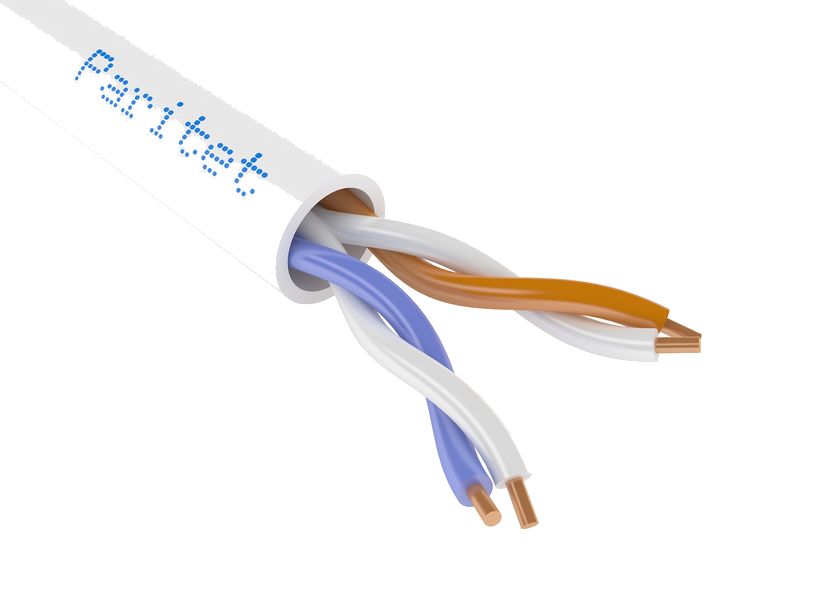

КСВЭВИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х0,50, 2х0,50, 4х0,50, 2х0,80, 8х0,40, 10х0,50
Диаметр кабеля, мм	3,3–5,5
Масса 1 км, кг	14.3–45.104
Токопроводящая жила	медная однопроволочная
Изоляция	ПВХ пластикат
Сердечник	общая скрутка
Экран	общий из алюмополимерной ленты с контактным проводником из лужёной меди
Оболочка	ПВХ пластикат
Напряжение	до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.
ТУ	ТУ 3581-001-39793330-2000

Как это работает и подключается

Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - ПВХ пластикат; Сердечник - общая скрутка; Экран КСВЭВ - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка - ПВХ пластикат.
Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.
Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн.
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм.
Все значения приведены с пересчетом на температуру 20°С.
Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет.

Монтаж

Минимальная температура прокладки - минус 15°С.
Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Цветовая маркировка жил для кабелей общей и парной скрутки дана в таблицах на странице производителя; сверяйте по ней перед оконцеванием.

Примеры

Где применяют

Для систем сигнализации, контроля доступа, управления, сбора данных.

Прокладка

Для одиночной прокладки внутри здания.

Частые вопросы

Для чего этот кабель и как его прокладывать?

Для систем сигнализации, контроля доступа, управления, сбора данных. Для одиночной прокладки внутри здания.

Какое рабочее напряжение допускается?

По странице: до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.

Какая минимальная температура и радиус изгиба при монтаже?

Минимальная температура прокладки - минус 15°С; Минимальный радиус изгиба - 10 наружных диаметров кабеля.

Какой класс пожарной опасности заявлен?

Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.

Нюансы и грабли

Не путать два предела: «Минимальная рабочая температура - минус 50°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 15°С» — условие монтажа.
Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Экран есть только у исполнений с буквой Э в марке. По странице: Экран КСВЭВ - общий из алюмополимерной ленты с контактным проводником из лужёной меди. Исполнение без Э на этой странице описано без экрана.
Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4); Кабели не распространяют горение при одиночной прокладке.
