Сигнальные кабели КСВВнг(А)-LS для охранных систем и телекоммуникации
Сигнальные кабели КСВВнг(А)-LS для охранных систем и телекоммуникации. Кабели не распространяют горение при групповой прокладке.
Модели семейства
КСВВнг(А)-LSИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.
| Примеры маркоразмеров | 2х0,50, 2х0,50, 4х0,50, 6х0,50, 8х0,50, 10х0,50 |
| Диаметр кабеля, мм | 2,9x2,2–14,6 |
| Масса 1 км, кг | 10.7–448 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Сердечник | парная или общая скрутка |
| Оболочка | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Напряжение | до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц. |
| ТУ | ТУ 3581-001-39793330-2000 |

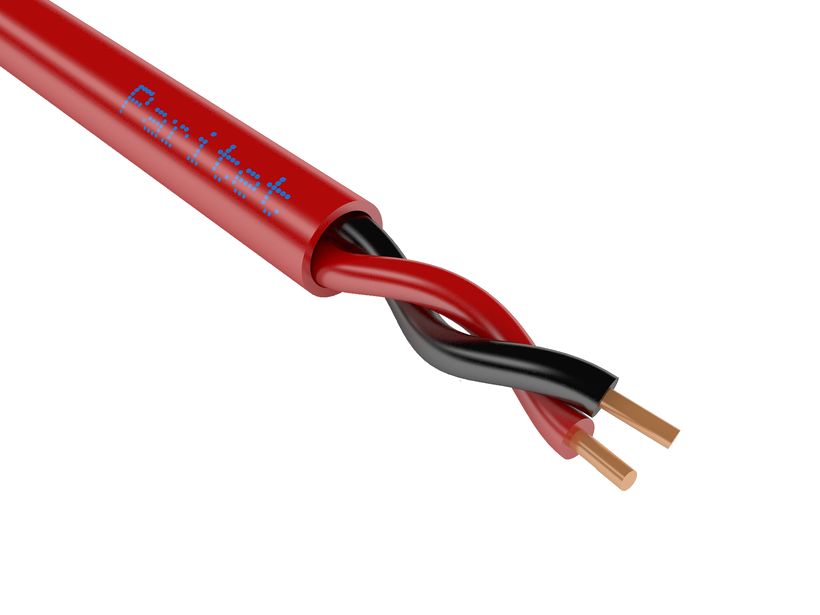

КСВЭВнг(А)-LSИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.
| Примеры маркоразмеров | 2х0,50, 2х0,50, 4х0,50, 6х0,50, 8х0,50, 12х0,50 |
| Диаметр кабеля, мм | 3,3–14,9 |
| Масса 1 км, кг | 15–460 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Сердечник | парная или общая скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| Напряжение | до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц. |
| ТУ | ТУ 3581-001-39793330-2000 |
Как это работает и подключается
- Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; Сердечник - парная или общая скрутка; Экран КСВЭВнг(А)-LS - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.2.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 2, ПД 2); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³.
- Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн.
- Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 50 МОм.
- Все значения приведены с пересчетом на температуру 20°С.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура - минус 50°С; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет.
Монтаж
- Минимальная температура прокладки - минус 15°С.
- Минимальный радиус изгиба - 10 наружных диаметров кабеля.
- Цветовая маркировка жил для кабелей общей и парной скрутки дана в таблицах на странице производителя; сверяйте по ней перед оконцеванием.
Примеры
Где применяют
Для систем сигнализации, контроля доступа, управления, сбора данных.
Прокладка
Для групповой прокладки.
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для систем сигнализации, контроля доступа, управления, сбора данных. Для групповой прокладки.
Какое рабочее напряжение допускается?
По странице: до 145 В переменного тока (диаметр жил 0,40-0,64 или сечение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки - минус 15°С; Минимальный радиус изгиба - 10 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.2.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 2, ПД 2); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³.
Нюансы и грабли
- Не путать два предела: «Минимальная рабочая температура - минус 50°С» — это условие эксплуатации, а «Минимальная температура прокладки - минус 15°С» — условие монтажа.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 10 наружных диаметров кабеля.
- Экран есть только у исполнений с буквой Э в марке. По странице: Экран КСВЭВнг(А)-LS - общий из алюмополимерной ленты с контактным проводником из лужёной меди. Исполнение без Э на этой странице описано без экрана.
- Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.8.2.2.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 2, ПД 2); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/ksvv_ksvevng_a_ls/)
