Кабели ParBus Profibus 150 для Profibus-DP и Profibus-FMS
Кабели ParBus Profibus 150 для Profibus-DP и Profibus-FMS. Кабели не распространяют горение при групповой прокладке.
Модели семейства
ParBus Profibus 150 ZH нг(А)-HFИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.
| Примеры маркоразмеров | 1х2х0,64 |
| Диаметр кабеля, мм | 7,9 |
| Масса 1 км, кг | 75.1 |
| Изоляция | пористый полиэтилен |
| Сердечник | парная скрутка |
| Экран | оплётка из медных лужёных проволок поверх алюмополимерной ленты |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | 300 В переменного тока частотой 20 МГц. |
| ТУ | ТУ 27.32.13-032-39793330-2017 |

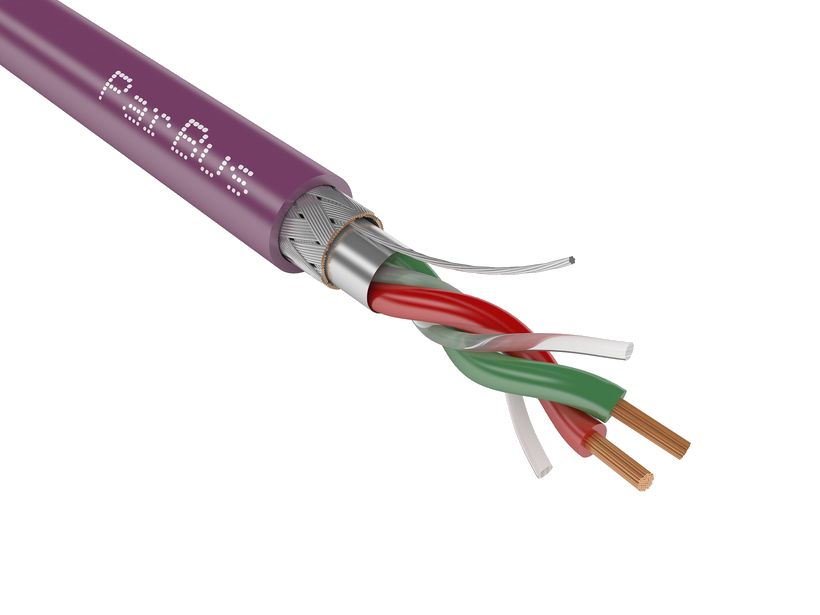

ParBus Profibus 150 F ZH нг(А)-HFИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.
| Примеры маркоразмеров | 1х2х0,78 |
| Диаметр кабеля, мм | 8 |
| Масса 1 км, кг | 71.7 |
| Изоляция | пористый полиэтилен |
| Сердечник | парная скрутка |
| Экран | оплётка из медных лужёных проволок поверх алюмополимерной ленты |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | 300 В переменного тока частотой 20 МГц. |
| ТУ | ТУ 27.32.13-032-39793330-2017 |
ParBus Profibus 150 EF ZH нг(А)-HFИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.
| Примеры маркоразмеров | 1х2х0,78 |
| Диаметр кабеля, мм | 8 |
| Масса 1 км, кг | 71.1 |
| Изоляция | пористый полиэтилен |
| Сердечник | парная скрутка |
| Экран | оплётка из медных лужёных проволок поверх алюмополимерной ленты |
| Оболочка | термопластичная безгалогенная композиция |
| Напряжение | 300 В переменного тока частотой 20 МГц. |
| ТУ | ТУ 27.32.13-032-39793330-2017 |
Как это работает и подключается
- Конструкция по странице: Токопроводящая жила: медная однопроволочная; медная многопроволочная (F - гибкая, EF - особо гибкая); Изоляция - пористый полиэтилен; Сердечник - парная скрутка; Экран - оплётка из медных лужёных проволок поверх алюмополимерной ленты; Оболочка - термопластичная безгалогенная композиция.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³; Низкая коррозионная активность.
- Электрическое сопротивление изоляции жил питания постоянному току не менее 1000 МОм.
- Волновое сопротивление 150 Ом.
- Все значения приведены с пересчетом на температуру 20°С.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 50°С для остальных кабелей; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели с индексом нг(А)-HF стойки к воздействию осадков, солнечного излучения, инею, росе (при спецзаказе чёрного цвета).
Монтаж
- Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
- Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
- Минимальный радиус изгиба - 8 наружных диаметров кабеля.
- Цвета изолированных жил - красный и зелёный.
Примеры
Где применяют
Для построения промышленных сетей по протоколам Profibus-DP и Profibus-FMS (соответствуют EN 50170).
Прокладка
Для групповой прокладки в помещениях с массовым пребыванием людей.
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для построения промышленных сетей по протоколам Profibus-DP и Profibus-FMS (соответствуют EN 50170). Для групповой прокладки в помещениях с массовым пребыванием людей.
Какое рабочее напряжение допускается?
По странице: 300 В переменного тока частотой 20 МГц.
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей; Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³; Низкая коррозионная активность.
Нюансы и грабли
- Пределы эксплуатации и прокладки на странице разные и зависят от индекса в марке; сверяйте температуру по индексу заказанного кабеля: Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 50°С для остальных кабелей; Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 8 наружных диаметров кабеля.
- Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1); Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/parbus_kabeli_dlya_promyshlennykh_setey/)
