Кабели ParLan Cat5e SF/UTP для СКС и IP-сетей

Кабели ParLan Cat5e SF/UTP для СКС и IP-сетей. Кабели не распространяют горение при групповой прокладке.

Модели семейства

ParLan SF/UTP Cat5e PVCLS нг(А)-LSLTxИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х2х0,52, 4х2х0,52
Диаметр кабеля, мм	5,6–6,5
Масса 1 км, кг	46.274–60.574
Токопроводящая жила	медная однопроволочная
Изоляция	сплошной полиэтилен
Сердечник	парная скрутка
Экран	общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты
Оболочка	низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
ТУ	ТУ 3574-010-39793330-2009

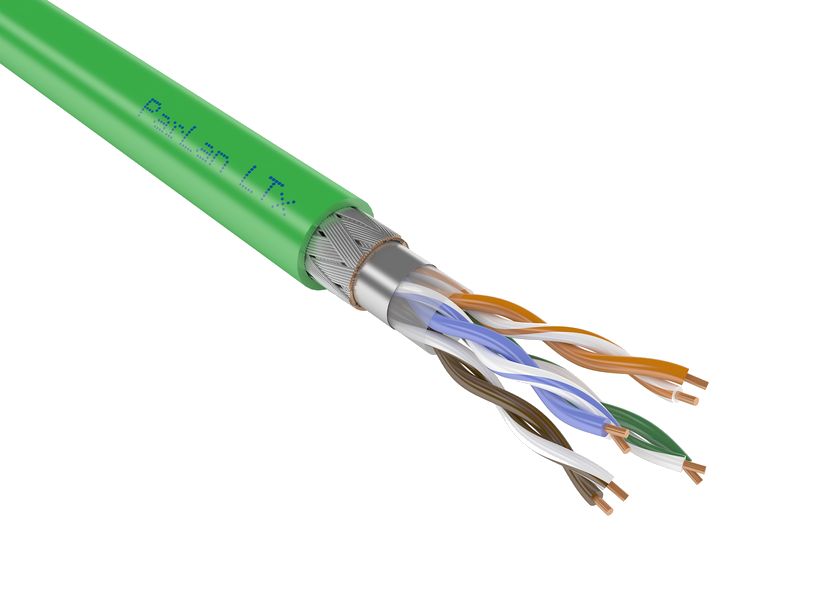

ParLan SF/UTP Cat5e PVCLS нг(А)-FRLSLTxИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	4х2х0,52
Токопроводящая жила	медная однопроволочная
Изоляция	сплошной полиэтилен
Сердечник	парная скрутка
Экран	общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты
ТУ	ТУ 3574-010-39793330-2009

ParLan SF/UTP Cat5e ZH нг(А)-HFИсполнение линейки на странице производителя; полный перечень маркоразмеров — в таблице страницы, здесь примеры и диапазоны.

Примеры маркоразмеров	2х2х0,52, 4х2х0,52, 8х2х0,52, 10х2х0,52
Диаметр кабеля, мм	5,6–11
Масса 1 км, кг	45.174–158.274
Токопроводящая жила	медная однопроволочная
Изоляция	сплошной полиэтилен
Сердечник	парная скрутка
Экран	общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты
Оболочка	термопластичная безгалогенная композиция
ТУ	ТУ 3574-010-39793330-2009

Как это работает и подключается

Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - сплошной полиэтилен; Сердечник - парная скрутка; Экран - общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты; Оболочка: низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-LSLTx; термопластичная безгалогенная композиция для кабелей с индексом нг(А)-HF.
Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-LSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-HF; Низкая коррозионная активность для кабелей нг(А)-HF.
Волновое сопротивление 100 Ом.
Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м.
Относительная скорость распространения сигнала не менее 60 %.
Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 40°С для остальных кабелей; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели с индексом нг(А)-HF стойки к воздействию осадков, солнечного излучения, инею, росе (при спецзаказе чёрного цвета).

Монтаж

Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм² общего сечения токопроводящих жил в кабеле.
Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
Минимальный радиус изгиба - 8 наружных диаметров кабеля.

Примеры

Где применяют

Для структурированных кабельных систем (каналы класса D) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем.

Прокладка

Для передачи данных на частоте до 100 МГц с рабочим напряжением до 145 В. Для групповой стационарной прокладки в сетях низкого напряжения и мощности (2.5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.) Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).

Частые вопросы

Для чего этот кабель и как его прокладывать?

Для структурированных кабельных систем (каналы класса D) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем. Для передачи данных на частоте до 100 МГц с рабочим напряжением до 145 В. Для групповой стационарной прокладки в сетях низкого напряжения и мощности (2.5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.) Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).

Какая минимальная температура и радиус изгиба при монтаже?

Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей; Минимальный радиус изгиба - 8 наружных диаметров кабеля.

Какой класс пожарной опасности заявлен?

Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-LSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-HF; Низкая коррозионная активность для кабелей нг(А)-HF.

Нюансы и грабли

Пределы эксплуатации и прокладки на странице разные и зависят от индекса в марке; сверяйте температуру по индексу заказанного кабеля: Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 40°С для остальных кабелей; Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Индекс в марке определяет оболочку и пожарные свойства: нг(А)-LSLTx — низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-HF — термопластичная безгалогенная композиция. Заказывайте и принимайте кабель по индексу.
Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении.
