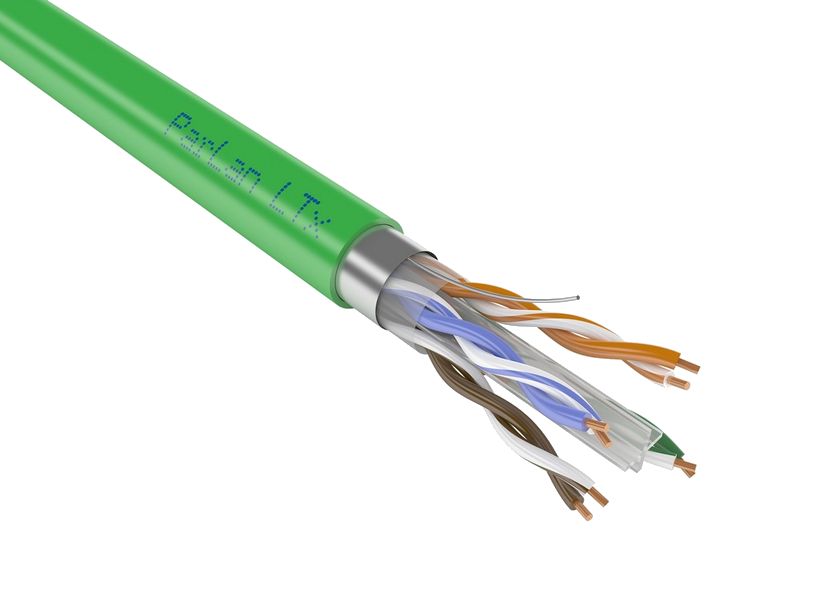

Кабели ParLan Cat6 F/UTP для СКС и IP-сетей
Кабели ParLan Cat6 F/UTP для СКС и IP-сетей. Кабели не распространяют горение при групповой прокладке.
Модели семейства
| Примеры маркоразмеров | 4х2х0,57 |
| Диаметр кабеля, мм | 7,3 |
| Масса 1 км, кг | 62.93 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | сплошной полиэтилен |
| Сердечник | парная скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением |
| ТУ | ТУ 3574-010-39793330-2009 |
| Примеры маркоразмеров | 4х2х0,57 |
| Диаметр кабеля, мм | 7,1 |
| Масса 1 км, кг | 61.33 |
| Токопроводящая жила | медная однопроволочная |
| Изоляция | сплошной полиэтилен |
| Сердечник | парная скрутка |
| Экран | общий из алюмополимерной ленты с контактным проводником из лужёной меди |
| Оболочка | термопластичная безгалогенная композиция |
| ТУ | ТУ 3574-010-39793330-2009 |
Как это работает и подключается
- Конструкция по странице: Токопроводящая жила - медная однопроволочная; Изоляция - сплошной полиэтилен; Сердечник - парная скрутка; Экран - общий из алюмополимерной ленты с контактным проводником из лужёной меди; Оболочка: низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением для кабелей с индексом нг(А)-LSLTx; термопластичная безгалогенная композиция для кабелей с индексом нг(А)-HF.
- Требования пожарной безопасности по странице: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-LSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-HF; Низкая коррозионная активность для кабелей нг(А)-HF.
- Волновое сопротивление 100 Ом.
- Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м.
- Относительная скорость распространения сигнала не менее 60 %.
- Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 17,0 Ом/100 м.
- Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
- Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
- Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
- Условия эксплуатации: Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4; Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 40°С для остальных кабелей; Максимальная рабочая температура - плюс 70°С; Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С; Срок службы - 40 лет; Кабели с индексом нг(А)-HF стойки к воздействию осадков, солнечного излучения, инею, росе (при спецзаказе чёрного цвета).
Монтаж
- Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
- Допустимое растягивающее усилие при натяжении кабеля не более 50 Н/мм² общего сечения токопроводящих жил в кабеле.
- Кабели с индексом нг(А)-HF стойки к кратковременному воздействию минеральных масел.
- Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Примеры
Для структурированных кабельных систем (каналы класса E) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем.
Для передачи данных на частоте до 250 МГц с рабочим напряжением до 145 В. Для групповой стационарной прокладки в сетях низкого напряжения и мощности (5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.) Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).
Частые вопросы
Для чего этот кабель и как его прокладывать?
Для структурированных кабельных систем (каналы класса E) в соответствии с ИСО/МЭК 11801, для сетей широкополосного доступа, IP-систем. Для передачи данных на частоте до 250 МГц с рабочим напряжением до 145 В. Для групповой стационарной прокладки в сетях низкого напряжения и мощности (5 Gigabit Ethernet, Fast Ethernet, Ethernet, Ethernet plus и пр.) Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A. Поддерживает стандарты Power over Ethernet plus (PoE+).
Какая минимальная температура и радиус изгиба при монтаже?
Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей; Минимальный радиус изгиба - 8 наружных диаметров кабеля.
Какой класс пожарной опасности заявлен?
Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении; Низкая токсичность продуктов горения/тления - более 120 г/м³ для кабелей с индексом нг(А)-LSLTx; Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м³ для кабелей с индексом нг(А)-HF; Низкая коррозионная активность для кабелей нг(А)-HF.
Нюансы и грабли
- Пределы эксплуатации и прокладки на странице разные и зависят от индекса в марке; сверяйте температуру по индексу заказанного кабеля: Минимальная рабочая температура: минус 60°С для кабелей с индексом нг(А)-HF; минус 40°С для остальных кабелей; Минимальная температура прокладки: минус 20°С для кабелей с индексом нг(А)-HF; минус 15°С для остальных кабелей.
- Радиус изгиба задан в наружных диаметрах кабеля, а не в миллиметрах: Минимальный радиус изгиба - 8 наружных диаметров кабеля.
- Индекс в марке определяет оболочку и пожарные свойства: нг(А)-LSLTx — низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением; нг(А)-HF — термопластичная безгалогенная композиция. Заказывайте и принимайте кабель по индексу.
- Предел огнестойкости для этого исполнения страница не заявляет; заявлено: Класс пожарной опасности по классификации ГОСТ 31565-2012: П1б.8.2.1.2 (ПРГП П1б, ПО 8, ПКА 2, ПТПМ 1, ПД 2) для кабелей с индексом нг(А)-LSLTx; П1б.8.1.2.1 (ПРГП П1б, ПО 8, ПКА 1, ПТПМ 2, ПД 1) для кабелей с индексом нг(А)-HF; Кабели не распространяют горение при групповой прокладке; Пониженное дымо- и газовыделение при горении и тлении.
Документация
- Паритет — страница изделия на сайте производителя (https://paritet.su/catalog/cat6_f_utp/)
