R3-Рубеж-2ОП — «мозг» линии R3: 2 АЛС по 250 адресов, сценарии, СКУД, FireSec

Адресный охранно-пожарный прибор на два двухпроводных АЛС (радиальные или кольцевые), до 500 адресных устройств. Три журнала, пожаротушение, доступ. Базовый прибор линейки R3.

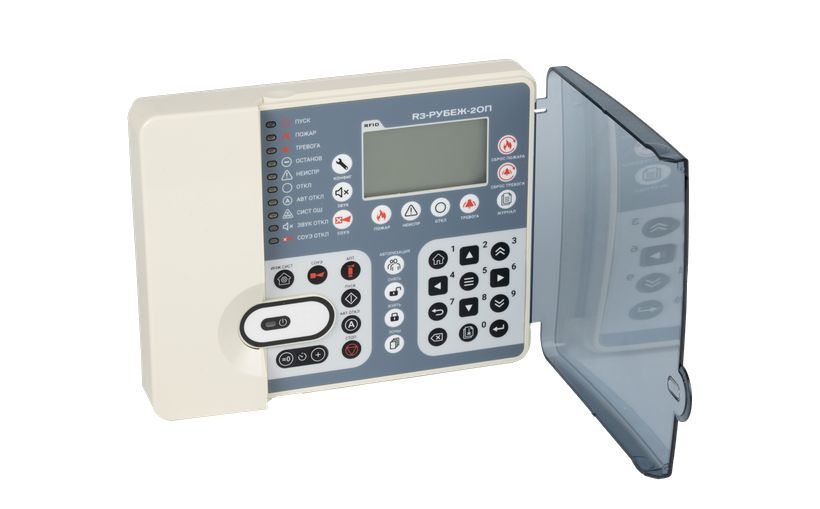

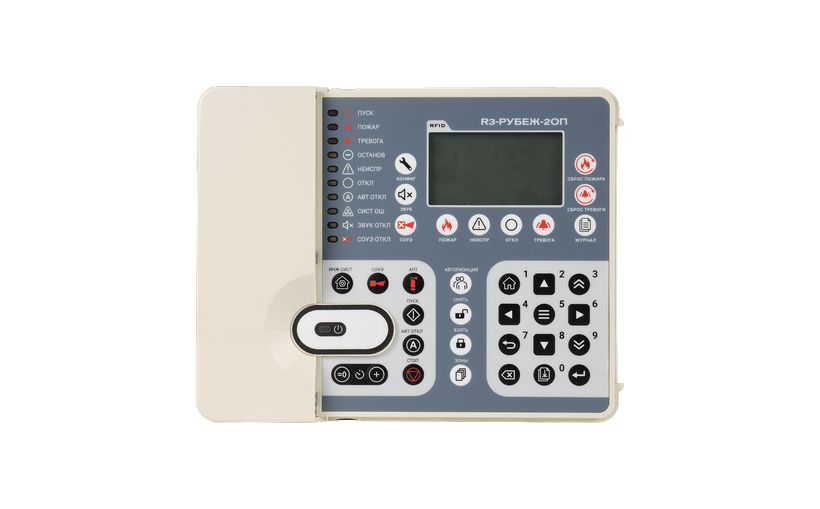

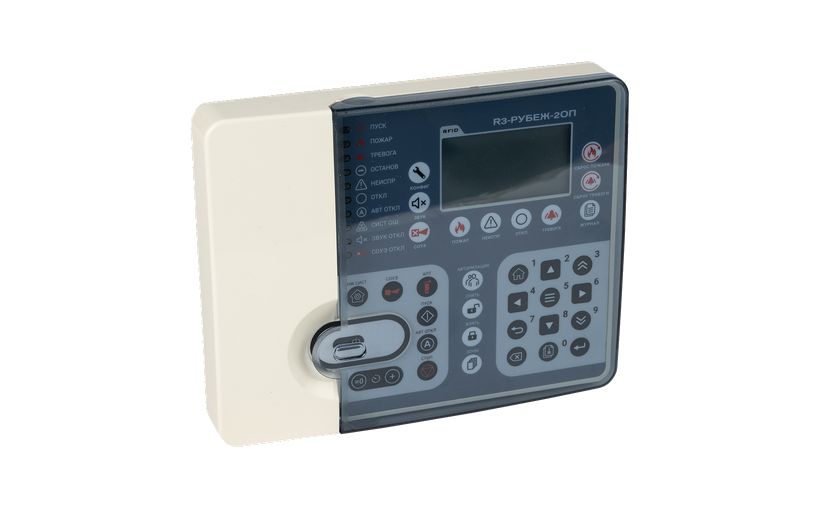

Прибор приёмно-контрольный и управления охранно-пожарный адресный Р3-Рубеж-2ОП (ППКОПУ 011249-2-1 прот.R3)

Модели семейства

ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3 (R3-Рубеж-2ОП)адресный прибор на 2 АЛС; сеть между приборами — R3-Link (кольцо), РЭ ПАСН.425513.013

АЛС	2 двухпроводные, радиальные или кольцевые; подключение АУ без учёта полярности
Ёмкость	до 250 АУ на АЛС, до 500 на прибор
Длина АЛС	не более 3000 м; сопротивление двух проводов до самого дальнего АУ ≤ 220 Ом
Напряжение на клеммах АЛС	24–36 В; ток КЗ 250 мА, макс. допустимый ток АЛС 220 мА
Питание	два ввода 10,2–14,4 В или 20,4–28,8 В (12 или 24 В ИВЭПР, напр. ИВЭПР 12/2, 12/3,5, 12/5, 24/2,5 RS-R3); при 12 В: собств. ток ≤ 0,5 А, на 500 АУ ≤ 1,9 А; при 24 В: собств. ток ≤ 0,25 А, на 500 АУ ≤ 1 А
Выходы	Выход 1 — электромеханическое реле (30 В DC / 125 В DC·AC, 0,1 А); Выход 2, 3 — твердотельные реле Н.Р. 3 А; Выход 4, 5 — с контролем целостности цепи нагрузки (ток включения ≤ 300 мА, напряжение ≥ Uпит−1 В, в выкл. состоянии контроль ≥ 10 мА, холостой ход ≤ 3,3 В, КЗ ≤ 1,5 мА)
Интерфейсы	R3-Link (PORT IN/OUT), кольцо, сегмент ≤ 1000 м, вся сеть ≤ 10 км, до 60 приборов/устройств по всем линиям R3-Link на один ПК; USB ≤ 3 м; RFID Em-Marin
Журнал	три кольца: основной 10 240, охранный 2048, СКУД 51 000 событий
Корпус	IP20, при монтаже на стене IP30; 160×200×50 мм, ≤ 1 кг; сейсмостойкость 9 баллов MSK-64 до 70 м
Надёжность	средний срок службы 10 лет; готовность после включения ≤ 15 с

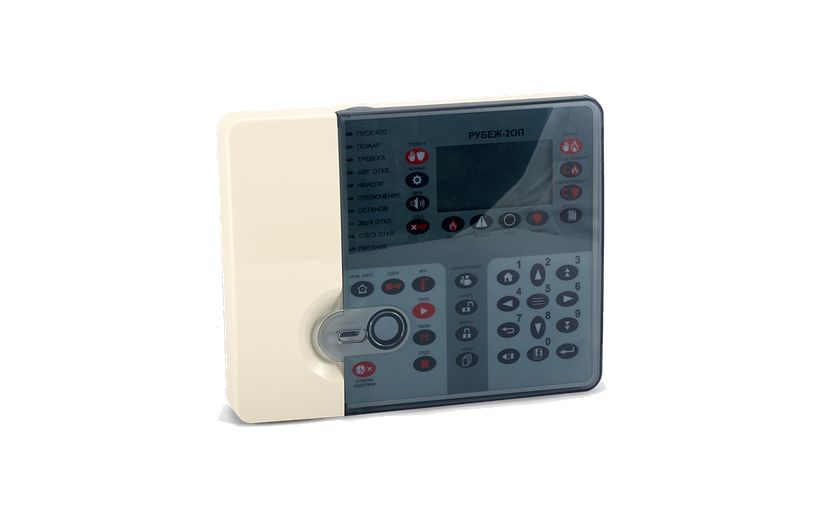

Рубеж-2ОП прот.R3 (ППКОПУ 011249-2-1, ПАСН.425513.003)адресный прибор на 2 АЛС, сеть RS-485

АЛС	2 двухпроводные, радиальные или кольцевые; подключение АУ без учёта полярности
Ёмкость	до 250 АУ на АЛС, до 500 на прибор
Длина АЛС	не более 3000 м; сопротивление двух проводов до самого дальнего АУ ≤ 220 Ом
Напряжение на клеммах АЛС	24–36 В; ток КЗ 250 мА, макс. допустимый ток АЛС 220 мА
Питание	основной и резервный вводы от вторичных источников 10,2–14 В (ГОСТ Р 53560-2009), напр. ИВЭПР 12/3,5 RS-R3 / 12/5 RS-R3; собств. ток ≤ 0,4 А, на 500 АУ ≤ 1,9 А
Выходы	Выход 1 — электромеханическое реле (30 В DC / 125 В DC·AC, 0,1 А); Выход 2, 3 — твердотельные реле Н.Р. 3 А; Выход 4, 5 — с контролем целостности цепи нагрузки (ток включения ≤ 300 мА, напряжение ≥ Uпит−1 В, в выкл. состоянии контроль ≥ 10 мА, холостой ход ≤ 3,3 В, КЗ ≤ 1,5 мА)
Интерфейсы	RS-485 гальванически развязанный ≤ 1000 м; USB ≤ 3 м (2.0 A-B экранированный); RFID Em-Marin
Журнал	три кольца: основной 10 240, охранный 500, СКУД 51 000 событий
Корпус	IP30, 160×200×50 мм, ≤ 1 кг; сейсмостойкость 9 баллов MSK-64 до 70 м
Надёжность	средний срок службы 10 лет

Как это работает и подключается

Работает с адресными устройствами протокола R3: извещатели ИП 212/101/535, ручные ИПР 513-11(-Р)-R3, УДП 513-11-R3, метки АМ/АМП(-Ex), модули МДУ (дымоудаление), МПТ-1-R3 (пожаротушение), РМ (релейные), ИО охранные (30920/32920/40920/10220), ИМ-1-R3, МС-ТЛ, КРК-4-БС-R3 (радиоканал), МРО-2М-R3 (речевой) и другими.
Проект системы создаётся в приложении «Администратор» ПО FireSec: база АУ, зоны, сценарии, свойства прибора. У классического «Рубеж-2ОП прот.R3» конфигурация пишется по RS-485 (через внешний преобразователь МС-1/МС-2/МС-Е) или по USB; у «R3-Рубеж-2ОП» — по R3-Link или по USB напрямую. Без записанной базы АУ прибор не может контролировать подключённые к нему устройства — они на линии есть, но логику прибор не выполняет.
Адресация АУ — тремя способами: программатором ПКУ-1 прот. R3, с самого прибора по АЛС1, АЛС2 или АЛСТ (адресная линия связи технологическая).
Пожарная логика двухпороговая: «Внимание» (Пожар 1) при одном сработавшем извещателе зоны, «Пожар» (Пожар 2) при втором; с версии ПО 1.30 эти названия в режимах и журнале — именно «ВНИМАНИЕ»/«ПОЖАР» (ранее «Пожар 1»/«Пожар 2»).
Охранные функции: постановка/снятие зон с клавиатуры, кнопки или RFID-меткой, сценарии с задержками (в т.ч. две дополнительные задержки срабатывания наложения зоны на сценарии), ночной режим прибора.
Прибор различает события адресных источников питания (ИВЭПР) — переход на АКБ, сетевые неисправности, и управляет приводами: насос ПН, дренаж, задвижки (ШУЗ) по сценариям.
Радиоканальные устройства заводятся через конвертер КРК-4-БС-R3, вынесенные линии — модулем интерфейсным ИМ-1-R3.
Для диагностики монтажа на ПНР есть режимы «Отладка 1/2» (только для ПНР, не для штатной эксплуатации): в журнал пишутся события «Нераспознанные данные» (помехи или незавершённый пакет от устройства), «Ошибка регистрации» (нестабильный обмен при подключении устройства к АЛС) и «Устройство зарегистрировано на 0 скорости» — все три оценочные, в логике прибора не используются.
Качество связи с каждым АУ смотрят в «Меню > Настройка > Настройка АЛС > Кач-во связи с устр.» — список отсортирован по возрастанию, в процентах (ответ на N запросов из 100), достоверные цифры появляются примерно через 5 минут после подключения устройства.

Монтаж

Размещение — по действующим нормативным документам на проектирование, в местах с ограниченным доступом посторонних лиц; расстояние от корпуса до других устройств не менее 100 мм для циркуляции воздуха. Монтаж: 3 отверстия под дюбель ∅4 мм, сверлить по присоединительным размерам корпуса (рис. 2 РЭ).
Заземление — ПЕРВЫМ шагом при монтаже и отключается ПОСЛЕДНИМ при демонтаже; без заземления заявленная устойчивость работы не гарантируется. По практическим рекомендациям Рубежа заземляют и ПК (на корпусе незаземлённого системного блока образуется потенциал ~110 В), и ИВЭПР (незаземлённый — источник импульсных помех на АЛС/RS-485/R3-Link); заземляющий кабель сечением 1–2,5 мм², контур ОПС — отдельный от контуров электродвигателей, частотных преобразователей и сварочных аппаратов.
Питание — от вторичного источника, основной + резервный вводы: у «Рубеж-2ОП прот.R3» это 10,2–14 В (собств. ток ≤0,4 А, до 1,9 А на 500 АУ); у «R3-Рубеж-2ОП» — 10,2–14,4 В ИЛИ 20,4–28,8 В (собств. ток ≤0,5 А/1,9 А при 12 В, ≤0,25 А/1 А при 24 В на 500 АУ) — цифры разные, брать по своей модели.
Проектирование АЛС (длина, сечение, токи, число АУ) — через «Калькулятор АЛС R3»; сопротивление двух проводов до дальнего АУ ≤ 220 Ом — жёсткая граница, проверять расчётом, а не «на глаз». Для самой АЛС РЭ рекомендует витую пару, из специализированных — КСПВ/КСПЭВ/КПСВЭВ разных сечений; для сети RS-485 отдельно допускает неспециализированную витую пару КСПЭВ 2×0,64 при длине до 500 м или КСПЭВ 2×0,8 до 600 м, если снижены требования к ЭМС/надёжности.
На линии RS-485 (только «Рубеж-2ОП прот.R3»): на обоих концах кабеля — согласующие резисторы 120 Ом, без ветвлений трассы; специализированный кабель симметричной парной скрутки с экраном и дренажным проводом, дренаж заземлён в одной точке на одном конце линии и подключён к каждому прибору.
Если прибор хранился/вёзся при отрицательных температурах — выдержать при комнатной температуре перед включением (конденсат на плате).
Кольцевые АЛС: при переполюсовке/сборке кольца проверить целостность обоих лучей — прибор фиксирует обрыв кольца как неисправность, но не всегда как потерю связи.
При искажении сигнала на АЛС можно включить встроенную компенсацию перерегулирования (пункт «Перерегулир-е»: доступно с версии ПО 9.0 у «R3-Рубеж-2ОП», с версии 3.45 у «Рубеж-2ОП прот.R3») — прибор показывает величину искажения в диапазоне 0–25 мА и подстраивается сам; если этого мало, в начало и конец АЛС ставят RC-цепочку (резистор 100 Ом, конденсатор 0,1 мкФ), на длинных линиях — дополнительные RC-цепочки с шагом 400–600 м.

Примеры

Небольшой объект: магазин, офис, котельная

Один прибор закрывает ОПС+охрану+управление: АЛС с извещателями и ИПР, выходы на оповещатели и клапан, клавиатура на лицевой панели вместо АРМ.

Кольцевая АЛС на протяжённом объекте

Два входа линии на каждое АУ — обрыв кольца прибор видит как неисправность, но устройства остаются на связи с обоих лучей; трассу и токи считает «Калькулятор АЛС R3».

СКУД + ОПС в одном приборе

RFID-считыватель Em-Marin на лицевой панели: приложил метку — доступ к органам управления без пароля, постановка/снятие зон, журнал СКУД до 51 000 событий.

Частые вопросы

Чем «R3-Рубеж-2ОП» отличается от «Рубеж-2ОП прот.R3»?

Это один ППКОПУ 011249-2-1, но два разных РЭ (ПАСН.425513.003 и .013) с разной сетью между приборами: у «Рубеж-2ОП прот.R3» — RS-485 через преобразователь МС-1/2/Е, у «R3-Рубеж-2ОП» — R3-Link кольцом (PORT IN/OUT), с поддержкой питания и 12, и 24 В. АЛС и адресные устройства у обоих — протокол R3, напряжение на клеммах АЛС 24–36 В.

Сколько извещателей можно в одну АЛС и какой кабель?

До 250 АУ на линию при сопротивлении шлейфа ≤ 220 Ом; конкретная длина под ваше сечение и токи считается только «Калькулятором АЛС R3» — таблица «на глаз» в РЭ не предусмотрена.

Нужен ли для запуска компьютер?

Для создания проекта — да: конфигурация пишется из «Администратора» FireSec (по RS-485 через МС-1/2/Е или по R3-Link, либо по USB). Для дежурства — нет: прибор автономный, кнопки, зоны, сценарии и журнал доступны с лицевой панели.

Нюансы и грабли

Версия ПО меняет словарь: до 1.30 режимы назывались «Пожар 1/Пожар 2», с 1.30 — «Внимание/Пожар»; документация и обучения, написанные под старую терминологию, путают дежурного.
Не путать два исполнения: «Рубеж-2ОП прот.R3» (сеть RS-485, охранный журнал на 500 записей, корпус IP30) и «R3-Рубеж-2ОП» (сеть R3-Link кольцом, охранный журнал на 2048, корпус IP20/IP30-на-стене, питание 12 или 24 В) — разные РЭ одного ППКОПУ 011249-2-1, не взаимозаменяемые по сетевому интерфейсу.
500 АУ на прибор — это 250+250 ПО ЛОГИКЕ АЛС, не «хоть как»: на одной линии больше 250 не влезает, и ток на 500 АУ уже 1,9 А — считать запас ИВЭПР по формуле РЭ, а не «на глаз».
«Без учёта полярности» не освобождает от контроля целостности: 220 Ом и ток КЗ 250 мА — это предохранитель линии, дешёвый «витой парой по всему объекту» АЛС R3 не делается, см. калькулятор.
База АУ живёт в приборе: после замены прибора конфигурация из FireSec должна быть переписана — из «воздуха» новый прибор работать не будет.
Журнал СКУД (события доступа) и охранный журнал (постановка/снятие, тревоги) — РАЗНЫЕ кольца памяти: активная работа СКУД не «съедает» охранный журнал, но у охранного всего 500 (2048 у R3-версии) записей — для расследований выгружать через оперативную задачу FireSec, не ждать переполнения.
Выходы 4/5 с контролем целостности — не «сухие контакты»: минимальный ток контроля в выключенном состоянии 10 мА и максимальный ток во включённом 300 мА — нагрузка должна соответствовать таблице 2 РЭ, а не быть произвольным «сухим контактом».
Контроль целостности на К4/К5 держится на смене полярности: во включённом состоянии ток идёт в одну сторону, в выключенном — контрольный ток идёт в обратной полярности через диод (отсюда минус у напряжения холостого хода −3,3 В и тока КЗ −1,5 мА в табл. 2). Без внешнего диода (VD') на нагрузке, не пропускающей обратный ток, контроль обрыва не работает — РЭ называет 1N4001-1N4007/КД208А (силовой) и 1N4148/КД521А (сигнальный) как примеры.
Напряжение на конце АЛС проверять мультиметром при ВСЕХ включённых оповещателях ОПОП 1-R3/ОПОП 124-R3 — во включённом состоянии они резко увеличивают потребляемый ток; должно быть не менее 24 В, иначе на реальном пожаре (когда оповещатели включатся) прибор рискует потерять связь с частью устройств АЛС.
Скорость обмена на АЛС подстраивается автоматически (по умолчанию включено, отключать не рекомендуется); минимальная скорость — 2,0 кБит/с, максимальная может быть больше минимальной в 5 раз. Низкая скорость сама по себе — сигнал о помехах или слишком длинной/тонкой линии, а не неисправность прибора; по умолчанию устройство «теряется» через 5 с — на ПНР счётчик потерь можно вручную снизить (не сохраняется после перезагрузки) для быстрой диагностики.
Если после заземления, согласования RS-485 и проверки монтажа проблемы связи остаются — рекомендация РЭ: запускать АЛС по частям, подключая не более 10 адресных устройств за раз и добиваясь скорости от 6,7 кБит/с и выше на каждом участке, прежде чем подключать следующий.

Документация

«Рубеж-2ОП прот.R3» — РЭ, ПАСН.425513.003 (ред. 31), сеть RS-485.
«R3-Рубеж-2ОП» — РЭ, ПАСН.425513.013 (ред. 19), сеть R3-Link.
Быстрый старт и Инструкция пользователя — по families_docs (5 текстов РЭ/ИП/ПС в content).
Требования к источникам питания — ГОСТ Р 53560-2009; расчёт АЛС — «Калькулятор АЛС R3».
Практические рекомендации по пусконаладочным работам — Инструкция ООО «Рубеж» ТШВГ.425513.006 И, ред. 3
