PV-Link · источники питания 12 В с отсеком под АКБ, металлический бокс с замком

PV-DC10A+ и PV-DC5A+ — блоки питания 12 В с отсеком для АКБ и защищёнными выходами

Блоки питания 12 В в металлическом боксе с замком и местом под АКБ. 18 выходов у PV-DC10A+ и 9 у PV-DC5A+, у каждого выхода свой самовосстанавливающийся предохранитель.

Блоки бесперебойного питания PV-link PV-DC10A+ и PV-DC5A+ в металлическом боксе

Модели семейства

PV-DC10A+18 выходов, номинальный ток 10 А, внутри помещаются два аккумулятора 7 А·ч.

Вход	100-240 В, 50-60 Гц
Выходное напряжение	DC 12-14.5 В, регулируется
Ток	номинальный 10 А, не более 1.35 А на один выход
Выходы	18, каждый со светодиодом и самовосстанавливающимся предохранителем
Заряд АКБ	DC 13.8 В, 0.5 А
Выходная мощность	126.9 Вт
Рабочая температура	-10…+50 °C
Габариты (Д×Ш×Г)	297×228×95 мм
Масса без АКБ (нетто)	3350 г

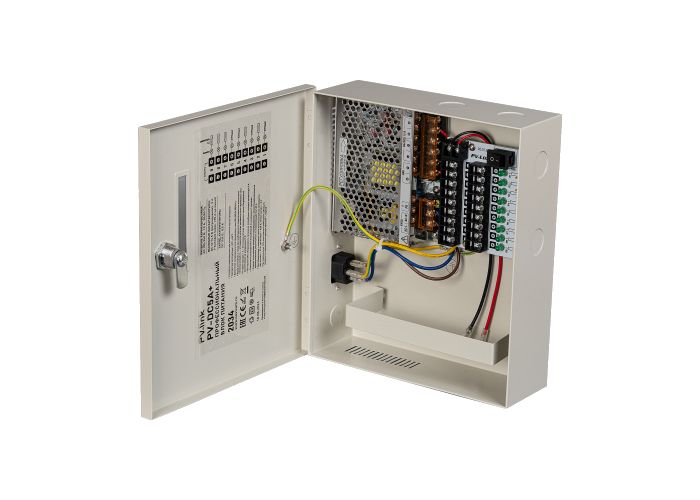

PV-DC5A+9 выходов, номинальный ток 5 А, внутри помещается один аккумулятор 7 А·ч.

Вход	100-240 В, 50-60 Гц
Выходное напряжение	DC 12-14.5 В, регулируется
Ток	номинальный 5 А, не более 1.35 А на один выход
Выходы	9, каждый со светодиодом и самовосстанавливающимся предохранителем
Заряд АКБ	DC 13.8 В, 0.5 А
Выходная мощность	66.9 Вт
Рабочая температура	-10…+50 °C
Габариты (Д×Ш×Г)	245×200×70 мм
Масса без АКБ (нетто)	1755 г

Как это работает и подключается

Сеть 100-240 В подаётся на блок, на выходах — DC 12-14.5 В; напряжение можно подстроить в этих пределах.
АКБ подключается через отдельные контакты и заряжается при наличии сетевого напряжения.
Каждый выход имеет светодиод рабочего состояния; блок защищён от перегрузок по напряжению и току и от короткого замыкания.

Монтаж

Порядок по паспорту: осмотреть блок на повреждения, подключить питаемые устройства к выходным контактам, сверить их параметры с выходными параметрами блока и только после этого подавать сетевое напряжение.
Перед подключением или отключением нагрузки отсоединять блок от сети переменного тока.
Только для работы внутри помещения, не вблизи воды; во время работы дверцу бокса держать закрытой (замок, два ключа в комплекте).
Комплект: блок, кабель 220 В, ключи, резиновые кольца, комплект крепления, технический паспорт.

Примеры

Питание группы камер и оборудования

Паспорт называет нагрузки: системы видеонаблюдения, светодиодные ленты, Wi-Fi роутеры, СКУД. Суммарный ток нагрузки не должен превышать номинал блока.

Отказ одной линии не гасит остальные

Выходы защищены индивидуальными самовосстанавливающимися предохранителями: при коротком замыкании в одной или нескольких линиях остальные продолжают работать.

Частые вопросы

Сколько аккумуляторов помещается в бокс?

В PV-DC10A+ — два по 7 А·ч, в PV-DC5A+ — один на 7 А·ч. Паспорт допускает батареи любой ёмкости при соблюдении габаритов 152×65×97 мм.

Можно ли поднять напряжение выше 12 В?

Да, выходное напряжение регулируется от 12 до 14.5 В.

Какая гарантия?

Паспорт указывает 3 года с даты производства или 1 год с даты продажи — что наступит позднее. Срок службы изделия 7 лет.

Нюансы и грабли

Не подключать нагрузку с суммарным потреблением выше номинала: 10 А у PV-DC10A+ и 5 А у PV-DC5A+. На отдельный выход — не более 1.35 А.
Размер АКБ ограничен: не больше 152×65×97 мм (длина×ширина×высота, высота без учёта клемм). Кабель АКБ с разъёмами под клемму шириной 6.35 мм.
Самостоятельный ремонт при неисправности паспорт запрещает.
