PV-DC10A+ NC и PV-DC5A+ NC — блоки питания 12 В для щитов, на DIN-рейку, с зарядом АКБ
Модификации блоков PV-DC10A+ и PV-DC5A+ без корпуса: клеммная колодка и крепление на DIN-рейку, для установки в щит или шкаф. 18 и 9 защищённых выходов, вход для АКБ.
Модели семейства
PV-DC10A+ NC18 выходов, суммарный ток 10 А.
| Вход | AC 100-240 В, 50-60 Гц |
| Выходное напряжение | DC 12-14.5 В |
| Ток | суммарный 10 А (макс. 1.35 А на одну пару выходов) |
| Выходы | 18, с самовосстанавливающимися предохранителями и светодиодной индикацией |
| Заряд АКБ | DC 13.8 В, 0.5 А |
| Выходная мощность | 126.9 Вт |
| Рабочая температура | -10…+50 °C |
| Размер (Д×Ш×Г) | 200×109×76 мм |

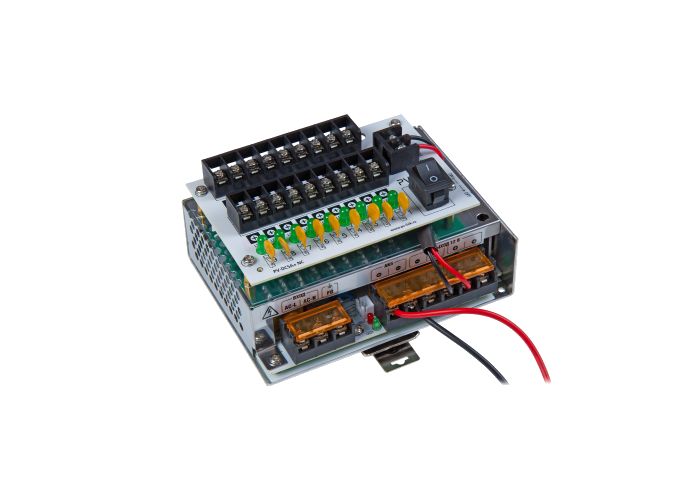

PV-DC5A+ NC9 выходов, суммарный ток 5 А.
| Вход | AC 100-240 В, 50/60 Гц |
| Выходное напряжение | DC 12-14.5 В, регулируется |
| Ток | суммарный 5 А (макс. 0.6 А на каждый выход) |
| Выходы | 9, с самовосстанавливающимися предохранителями и светодиодной индикацией |
| Заряд АКБ | DC 13.8 В, 0.5 А |
| Выходная мощность | 66.9 Вт |
| Рабочая температура | -10…+50 °C |
| Размер (Д×Ш×Г) | 130×95×62 мм |
Как это работает и подключается
- Блок крепится на DIN-рейку; нагрузка подключается к клеммной колодке, 18 выходов у PV-DC10A+ NC и 9 у PV-DC5A+ NC.
- Выходное напряжение регулируется от 12 до 14.5 В.
- Защиты: от перегрузок по напряжению и току, от короткого замыкания, АКБ — от глубокого разряда; короткое замыкание в одной линии не отключает остальные.
Монтаж
- Устанавливать внутри помещения, не вблизи воды: корпуса у блока нет, защитой служит шкаф или щит.
- Сначала подключить питаемые устройства и сверить их параметры с выходными параметрами блока, затем подавать сетевое напряжение.
- Перед подключением и отключением нагрузки отсоединять блок от сети переменного тока.
- Рекомендуемая АКБ — 7-12 А·ч; кабель АКБ с разъёмами под клемму шириной 6.35 мм.
- В комплекте: блок, клеммы для подключения АКБ (2 шт.), комплект крепления, кабель питания 220 В, паспорт; у PV-DC5A+ NC ещё DIN-рейка.
Примеры
Блок в составе щита или шкафа
Конструкция рассчитана на установку в щиты и шкафы для создания комплексного решения; клеммная колодка упрощает подключение кабелей питания устройств.
Резервирование питания системы
Аккумулятор подключается через отдельные контакты и заряжается при наличии сети 100-240 В; есть защита АКБ от глубокого разряда.
Частые вопросы
Чем NC отличается от обычных PV-DC10A+ / PV-DC5A+?
Нет металлического бокса: клеммная колодка и крепление на DIN-рейку для установки в щит или шкаф.
Какую АКБ ставить?
Паспорт рекомендует 7-12 А·ч.
Какой срок службы?
Для PV-DC5A+ NC паспорт указывает 5 лет.
Нюансы и грабли
- Суммарное потребление не должно превышать 10 А (PV-DC10A+ NC) и 5 А (PV-DC5A+ NC).
- Предел по выходам в паспорте записан по-разному: для PV-DC10A+ NC — «1.35 А на одну пару выходов» в таблице и «до 1.35 А» на выход в списке свойств; для PV-DC5A+ NC — 0.6 А на выход. Нагрузку считать по консервативному значению.
Документация
- PV-Link (марка Novi.Group) — паспорт PV-DC10A+ NC (v.2090) и PV-DC5A+ NC (v.2089)
- PV-Link (марка Novi.Group) — тот же документ/серия
