PV-Link · источники питания 12 В 2/3/5 А с отсеком для АКБ
PV-DC2AP+ / DC3AP+ / DC5AP+ — блоки питания 12 В на 2, 3 и 5 А с местом под АКБ
Линейка блоков питания 12 В на 2, 3 и 5 А с отсеком для аккумулятора внутри бокса. Крепятся на стену, имеют индикаторы работы и защиту от КЗ и перегрузок.
Модели семейства
PV-DC2AP+Нагрузка до 2 А.
| Ток нагрузки | не более 2 А |
| Выход | DC 12 В |
| Вход | AC 100-240 В, 0.3 А, 50/60 Гц |
| Заряд АКБ | DC 13.8 В, 0.5 А |
| Габариты (Д×Ш×Г) | 190×185×90 мм |

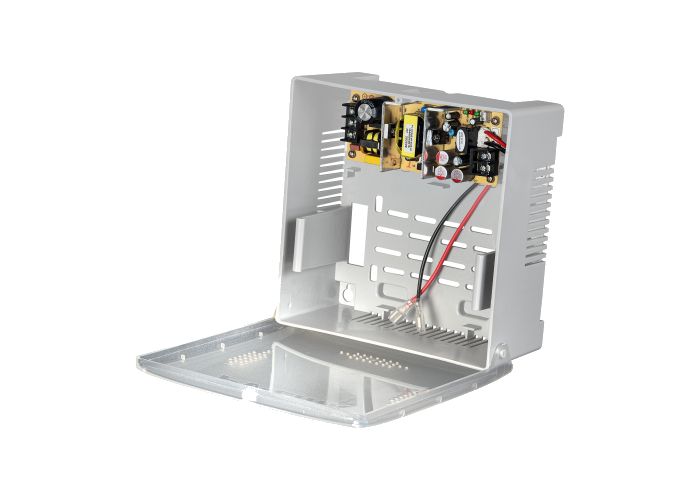

PV-DC3AP+Нагрузка до 3 А.
| Ток нагрузки | не более 3 А |
| Выход | DC 12 В |
| Вход | AC 100-240 В, 0.3 А, 50/60 Гц |
| Заряд АКБ | DC 13.8 В, 0.5 А |
| Габариты (Д×Ш×Г) | 190×185×90 мм |

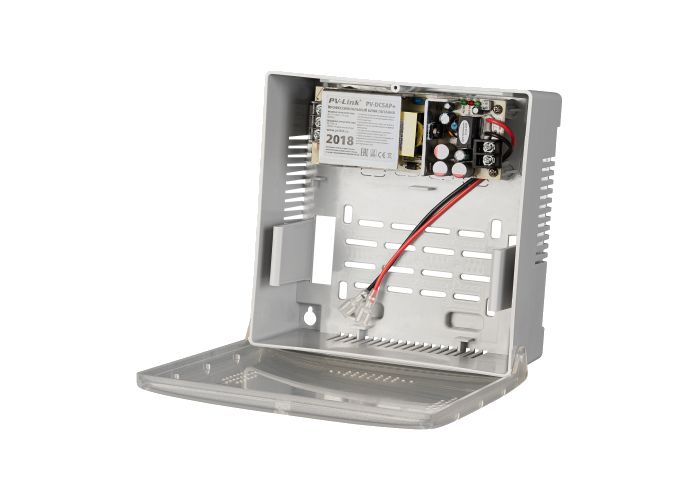

PV-DC5AP+Нагрузка до 5 А.
| Ток нагрузки | не более 5 А |
| Выход | DC 12 В |
| Вход | AC 100-240 В, 0.3 А, 50/60 Гц |
| Заряд АКБ | DC 13.8 В, 0.5 А |
| Габариты (Д×Ш×Г) | 190×185×90 мм |
Как это работает и подключается
- Блок работает от AC 100-240 В и выдаёт DC 12 В; аккумулятор подключается через отдельные контакты и заряжается, пока есть сеть.
- Защиты: от короткого замыкания, от перегрузок по напряжению и току, АКБ — от глубокого разряда. Есть индикаторы работы, крепление на стену.
- Паспорт заявляет работу в режиме 24/7 без ухудшения параметров.
Монтаж
- Распаковать, осмотреть на повреждения; при повреждении обратиться к производителю или дистрибьютору.
- Подключить питаемые устройства к выходным контактам, убедиться, что их параметры соответствуют выходным параметрам блока, и только затем подать сетевое напряжение.
- Только внутри помещения, не вблизи воды. Перед подключением и отключением нагрузки отсоединять блок от сети переменного тока.
Примеры
Питание видеонаблюдения, СКУД, Wi-Fi
Паспорт указывает такие нагрузки: видеонаблюдение, светодиодные ленты, Wi-Fi роутеры, СКУД и другие устройства с общим током потребления 2 А, 3 А или 5 А.
Охранные системы с резервом
Резервный аккумулятор в отсеке внутри бокса позволяет продолжить работу при пропадании основного электроснабжения.
Частые вопросы
Чем различаются модели?
Максимальным током нагрузки: 2 А, 3 А или 5 А.
Зарядится ли АКБ без сети?
Нет: аккумулятор заряжается при наличии напряжения в сети 220 В.
Нюансы и грабли
- Суммарное потребление не должно превышать 2 А, 3 А или 5 А в зависимости от модели блока.
- В паспорте на три модели дан один набор спецификации (вход 0.3 А, мощность 66.9 Вт, габариты 190×185×90 мм) без разбивки по моделям; перед проектированием сверить данные с шильдиком конкретного блока.
- Ёмкость АКБ в распознанном тексте паспорта не читается; по названию документа отсек рассчитан на АКБ 7 А·ч.
Документация
- PV-Link (марка Novi.Group) — паспорт серии PV-DC...AP+ (2016-2017-2018)
- PV-Link (марка Novi.Group) — тот же документ/серия
