PV-MGPOE16S4 и PV-MGPOE24S4 — управляемые PoE-коммутаторы L2+ на 16 и 24 порта
Управляемые L2+ коммутаторы PoE 802.3af/at: 16 или 24 гигабитных PoE-порта, 4 Uplink-порта SFP, бюджет 250 и 400 Вт. Консольный порт, веб-управление, статическая маршрутизация.
Модели семейства
PV-MGPOE16S416 PoE-портов, бюджет 250 Вт.
| Тип | управляемый L2+, Store and Forward |
| Порты | PoE 10/100/1000 и 4 Uplink SFP |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Внутренняя пропускная способность | 192 Гбит/с |
| Рабочая температура | -20…+55 °C |
| PoE-порты | 16 |
| Бюджет PoE | 250 Вт |
| Питание | AC 100-240 В, 4.1 А, 50-60 Гц |
| Габариты (Д×Ш×Г) | 440×290×44.5 мм |

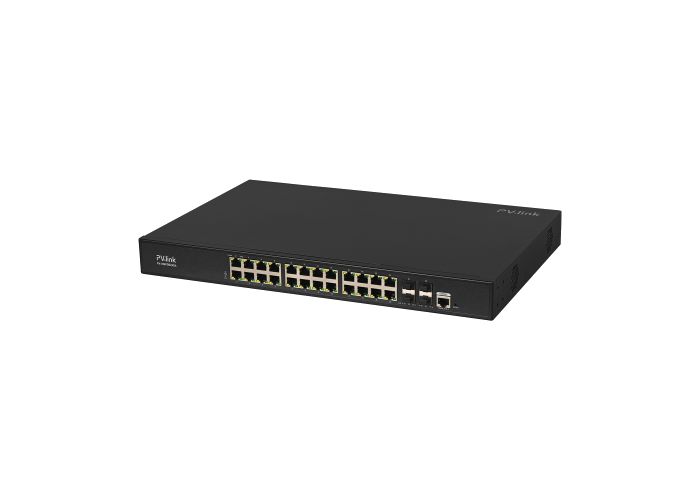

PV-MGPOE24S424 PoE-порта, бюджет 400 Вт.
| Тип | управляемый L2+, Store and Forward |
| Порты | PoE 10/100/1000 и 4 Uplink SFP |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Внутренняя пропускная способность | 192 Гбит/с |
| Рабочая температура | -20…+55 °C |
| PoE-порты | 24 |
| Бюджет PoE | 400 Вт |
| Питание | AC 100-240 В, 5 А, 50-60 Гц |
Как это работает и подключается
- Управление через веб-интерфейс (HTTPS), консоль, Telnet, SSH 2.0; доступны SNMP v1/v2c/v3, зеркалирование портов, диагностика кабеля, LLDP.
- VLAN: Access, Trunk, Hybrid; STP/RSTP/MSTP, QoS, приоритет PoE.
- Комплект: коммутатор, кабель 220 В, консольный кабель RJ-45-DB9, комплект крепления в 19-дюймовую стойку, руководство.
Монтаж
- Включить коммутатор и дождаться загрузки; зайти в браузере по 192.168.2.1, логин admin, пароль system.
- Использовать только внутри помещения, не вблизи воды.
- Индикаторы: PWR, SYS, Link (порты RJ-45), PoE, Link SFP-портов; кнопка RESET сбрасывает на заводские настройки.
Примеры
Сеть видеонаблюдения с оптическим Uplink
Камеры, IP-телефоны и точки доступа питаются по PoE, а связь с остальной сетью идёт через SFP-модули Uplink.
Сегментированная сеть
Коммутатор L2+ умеет VLAN, агрегацию портов, ACL, статические маршруты (128 записей) и DHCP Snooping.
Частые вопросы
Какие логин и пароль по умолчанию?
admin и system, адрес 192.168.2.1.
Есть ли маршрутизация?
Паспорт заявляет переадресацию L3: 128 записей статических маршрутов, ARP 1024 записи.
Нюансы и грабли
- В паспорте MGPOE16S4 Uplink-порты названы то «SFP», то «SFP+»; в таблице интерфейсов — 4×SFP 1G. Тип необходимых SFP-модулей уточнять по маркировке портов.
- Габариты PV-MGPOE24S4 в распознанном тексте нечитаемы и не приводятся.
- Полная мощность PoE ограничена бюджетом (250 Вт у 16-портовой, 400 Вт у 24-портовой модели).
Документация
- PV-Link (марка Novi.Group) — паспорт PV-MGPOE16S4 (2126) и PV-MGPOE24S4 (2127)
- PV-Link (марка Novi.Group) — тот же документ/серия
