PV-POE04F2WD и PV-POE08F2WD — неуправляемые PoE-коммутаторы с WatchDog и передачей на 250 м
Неуправляемые коммутаторы 10/100 с 4 или 8 PoE-портами и двумя Uplink. Встроенный блок питания, WatchDog для зависших камер, переключатель режима 100/250 м.
Модели семейства
PV-POE04F2WD6 портов, 4 из них PoE, бюджет 65 Вт.
| Порты | 6 (4 PoE + 2 Uplink) |
| Бюджет PoE | 65 Вт |
| Пропускная способность | 1.6 Гбит/с |
| Габариты (Д×Ш×Г) | 143×115×40 мм |
| Тип | неуправляемый, Store and Forward |
| Скорость портов | 10/100 Мбит/с, авто MDI/MDI-X |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4), метод A |
| Питание | AC 100-240 В, 50/60 Гц, блок питания встроен |
| Рабочая температура | -20…+55 °C |

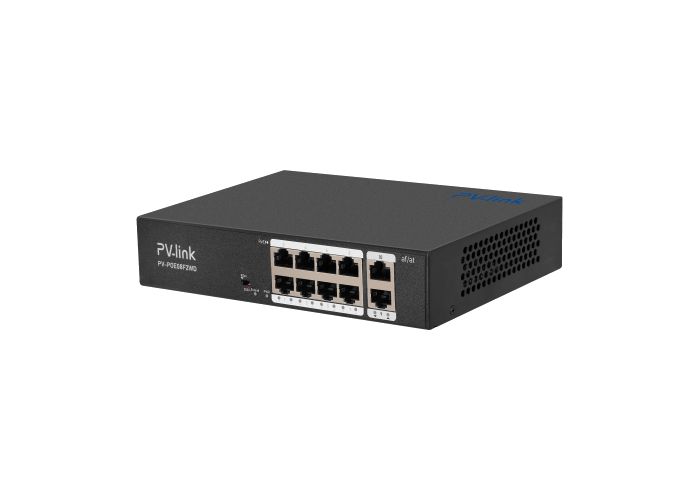

PV-POE08F2WD10 портов, 8 из них PoE, бюджет 120 Вт.
| Порты | 10 (8 PoE + 2 Uplink) |
| Бюджет PoE | 120 Вт |
| Пропускная способность | 2 Гбит/с |
| Тип | неуправляемый, Store and Forward |
| Скорость портов | 10/100 Мбит/с, авто MDI/MDI-X |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4), метод A |
| Питание | AC 100-240 В, 50/60 Гц, блок питания встроен |
| Рабочая температура | -20…+55 °C |
Как это работает и подключается
- Настройка не требуется: включить в розетку и подключить устройства.
- PoE-порты 1-4 (у 08F2WD 1-8) — для IP-камер; Uplink-порты 5 и 6 (у 08F2WD 9 и 10) — для видеорегистратора и маршрутизатора.
- Переключатель 100→250 м: влево — режим 2 (EXTEND, индикатор горит), данные и питание до 250 м; режим 1 — до 100 м со скоростью 100 Мбит/с.
Монтаж
- Кабель — витая пара, 8 жил, 4 пары (рекомендуется UTP Cat5e).
- Использовать внутри помещения, не вблизи воды.
- Индикаторы: L/A на портах, EXTEND (режим 250 м), PWR.
Примеры
Камеры у границы допустимой длины кабеля
Режим 2 (EXTEND) передаёт данные и питание до 250 м, но со скоростью до 10 Мбит/с.
Автоматический перезапуск камер
Функция WatchDog автоматически перезагружает подключённое устройство при его зависании.
Частые вопросы
Что даёт режим EXTEND?
Данные и питание на расстояние до 250 м, скорость портов при этом ограничена 10 Мбит/с, включается VLAN.
Управляется ли коммутатор?
Нет, он неуправляемый; режимы переключаются переключателем на передней панели.
Нюансы и грабли
- В режиме 2 (250 м) активируется VLAN: PoE-порты не связаны друг с другом; паспорт не рекомендует использовать коммутатор в таком режиме как транзитный узел.
- В режиме 250 м скорость портов ограничена 10 Мбит/с — для камер высокого разрешения проверять запас по потоку.
- Uplink-порты во всех режимах передают данные до 100 м со скоростью 100 Мбит/с.
- В названии модели PV-POE04F2WD у продавца значится PoE 60 Вт, в самом паспорте бюджет указан как 65 Вт.
