PV-Link · управляемые (Web-Smart) PoE-коммутаторы с 2 Uplink-портами
PV-POE04G2CL, PV-GPOE08S2CL, PV-GPOE16S2CL, PV-GPOE24S2CL — Web-Smart PoE-коммутаторы на 4, 8, 16 и 24 порта
Семейство Web-Smart коммутаторов с PoE 802.3af/at: 4, 8, 16 или 24 PoE-порта и два Uplink 1000 Мбит/с. Настройка через веб-интерфейс, VLAN, QoS, WatchDog, диагностика кабеля.
Модели семейства
PV-POE04G2CL6 портов: 4 PoE и 2 Uplink 1000 Мбит/с, бюджет 60 Вт.
| Порты | 6 (4 PoE + 2 Uplink) |
| Бюджет PoE | 60 Вт |
| Внутренняя пропускная способность | 4.8 Гбит/с |
| Тип | управляемый Web-Smart, Store and Forward |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Питание | AC 100-240 В, 50/60 Гц |
| Рабочая температура | 0…+55 °C |

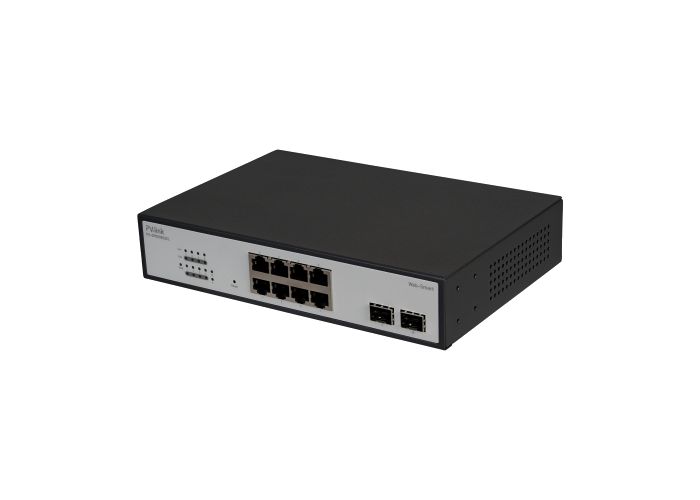

PV-GPOE08S2CL10 портов: 8 PoE и 2 Uplink 1000 Мбит/с, бюджет 120 Вт.
| Порты | 10 (8 PoE + 2 Uplink) |
| Бюджет PoE | 120 Вт |
| Внутренняя пропускная способность | 20 Гбит/с |
| Тип | управляемый Web-Smart, Store and Forward |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Питание | AC 100-240 В, 50/60 Гц |
| Рабочая температура | 0…+55 °C |

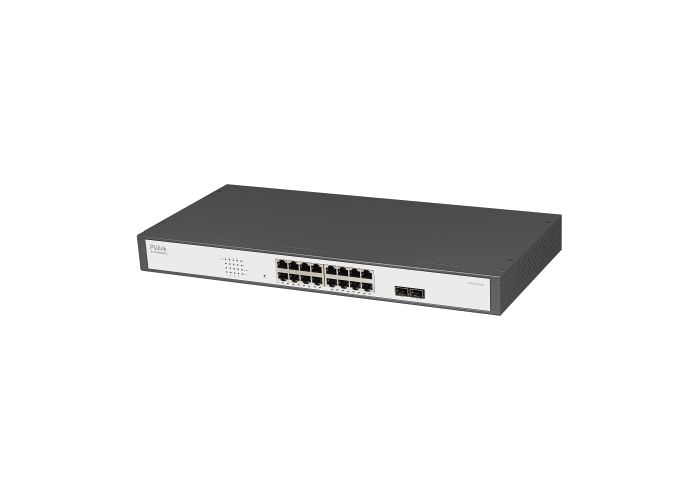

PV-GPOE16S2CL18 портов: 16 PoE и 2 Uplink 1000 Мбит/с, бюджет 250 Вт.
| Порты | 18 (16 PoE + 2 Uplink) |
| Бюджет PoE | 250 Вт |
| Внутренняя пропускная способность | 36 Гбит/с |
| Тип | управляемый Web-Smart, Store and Forward |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Питание | AC 100-240 В, 50/60 Гц |
| Рабочая температура | 0…+55 °C |

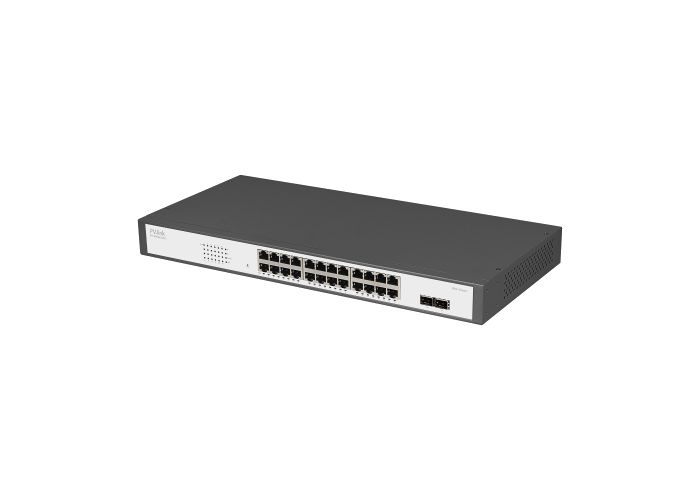

PV-GPOE24S2CL26 портов: 24 PoE и 2 Uplink 1000 Мбит/с, бюджет 370 Вт.
| Порты | 26 (24 PoE + 2 Uplink) |
| Бюджет PoE | 370 Вт |
| Внутренняя пропускная способность | 52 Гбит/с |
| Тип | управляемый Web-Smart, Store and Forward |
| PoE | IEEE 802.3af/at, до 30 Вт на порт (класс 4) |
| Питание | AC 100-240 В, 50/60 Гц |
| Рабочая температура | 0…+55 °C |
Как это работает и подключается
- Коммутатор определяет PoE-устройства автоматически и подаёт питание по тому же кабелю, что и данные; на один порт — до 30 Вт.
- Настройка через веб-интерфейс или порт консоли. Мониторинг портов и PoE-потребления, диагностика кабеля, VLAN (Access, Trunk, Hybrid), STP/RSTP/MSTP, QoS, приоритет питания PoE на порт, WatchDog.
- Если в сети есть DHCP-сервер, коммутатор получит IP автоматически; иначе доступ по адресу 192.168.110.254.
Монтаж
- Подключить коммутатор к сети питания и дождаться загрузки; зайти в браузере по 192.168.110.254.
- Логин admin; пароль у GPOE08/16/24S2CL — admin, у PV-POE04G2CL — system.
- Использовать только внутри помещения, не вблизи воды; для сброса на заводские настройки есть кнопка Reset.
- Моргание индикатора PoE говорит об ошибке передачи питания, моргание Link — об ошибке соединения.
Примеры
Небольшая IP-система на 4-8 камер
Камеры и точки доступа питаются по тому же кабелю, что и данные; Uplink-порты — к видеорегистратору и маршрутизатору.
Большая система на 16-24 порта
Старшие модели (бюджет 250 и 370 Вт) рассчитаны на много PoE-устройств; в комплекте крепёж в 19-дюймовую стойку.
Частые вопросы
Какой IP по умолчанию?
192.168.110.254; если в сети есть DHCP-сервер, адрес выдаст он.
Сколько ватт даёт порт?
До 30 Вт на порт (4 класс PoE), общий предел задаёт бюджет PoE.
Есть ли защита от молний?
Паспорт заявляет грозозащиту 4 кВ.
Нюансы и грабли
- В описании паспортов GPOE сказано «8 портов PoE (FE) и 2 Uplink (GE)», а в списке свойств — 10/100/1000 Мбит/с на всех портах; для PV-POE04G2CL так же. Скорость PoE-портов сверять по маркировке и заказу.
- Пароль по умолчанию отличается между моделями: admin у GPOE08/16/24S2CL и system у PV-POE04G2CL.
- Суммарная мощность ограничена бюджетом PoE (60, 120, 250 или 370 Вт в зависимости от модели), а не числом портов.
