QSW-3410 — коммутаторы доступа с восемью медными портами и двумя SFP

Руководство QTECH описывает два физических исполнения QSW-3410: 3410-10T и 3410-10T-POE. Оба имеют восемь медных портов, два SFP и консольный порт; второе исполнение поддерживает PoE.

Модели семейства

QSW-3410-10TИсполнение без указанного в РЭ PoE на медных портах.

Медные порты	8 × 10/100/1000M Base-T
Оптические порты	2 × 1000 Base-X SFP
Консоль	1 порт Console

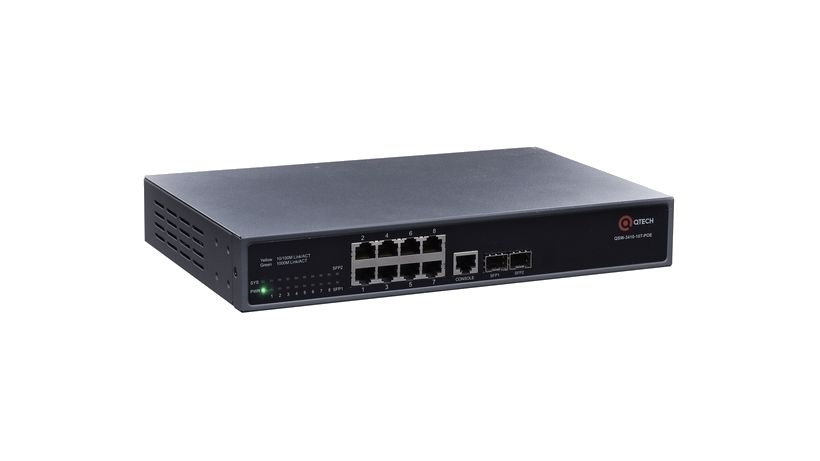

QSW-3410-10T-POEИсполнение с PoE на восьми медных портах; бюджет питания PoE в данном руководстве не указан.

Медные порты	8 × 10/100/1000M PoE
Оптические порты	2 × 1000 Base-X SFP
Консоль	1 порт Console

Как это работает и подключается

Руководство описывает управление через веб-интерфейс, включая настройки портов, VLAN, агрегации, LLDP, SNMP, STP и обслуживание системы (часть 2, главы 1–6).
Перед вводом в эксплуатацию поменять заводские сетевой адрес и пароль: это прямо рекомендовано в руководстве (§1, стр. 8–9).

Монтаж

Коммутатор предназначен для помещения; предусмотреть вентиляцию и надёжное заземление (§2.2, стр. 5).
Руководство допускает монтаж в стандартную стойку 19 дюймов с боковыми кронштейнами или установку на стол; при установке на стол оставить 10 см для отвода тепла (§3.1, стр. 6).
Подключить кабель питания к разъёму на задней панели и к заземлённой розетке, проверить индикатор PWR; точное напряжение взять с маркировки конкретного прибора (§3.2–3.3, стр. 6–7).

Примеры

Сеть здания

Медные порты служат для подключения абонентских устройств, а SFP — для оптических линий; конкретную схему и совместимость модулей следует проверить по проекту.

Частые вопросы

Чем отличаются исполнения 3410-10T и 3410-10T-POE?

По §1.1 руководства у обоих восемь медных, два SFP и один консольный порт; у 3410-10T-POE медные порты обозначены PoE. Бюджет PoE и остальные характеристики сверяйте с паспортом исполнения.

Нюансы и грабли

Обозначение в заголовке документа QSW-3410 — серия, не отдельная модель: перечень исполнений на стр. 5 различает 3410-10T и 3410-10T-POE.
Не переносить PoE на модель 3410-10T: PoE в перечне портов указан только у 3410-10T-POE.

Документация

QTECH, QSW-3410 User Manual (Eng), часть 1 §1.1, стр. 5 (модели и порты); §2.2–3.3, стр. 5–7 (монтаж, питание); часть 2, стр. 8–9 (веб-управление). Текст:
