QTECH QSW-3750-L — коммутаторы доступа, руководство по управлению
На обложке руководства QTECH названы два обозначения коммутаторов доступа серии QSW-3750-L. Документ посвящён настройке, а не аппаратным характеристикам.
Модели семейства
QSW-3750-10T-(POE)-AC-LОбозначение коммутатора доступа приведено на обложке руководства; запись (POE) сохранена без домысла о конкретном исполнении.
| Основание | Обложка руководства пользователя QTECH QSW-3750-L (стр. 1) |

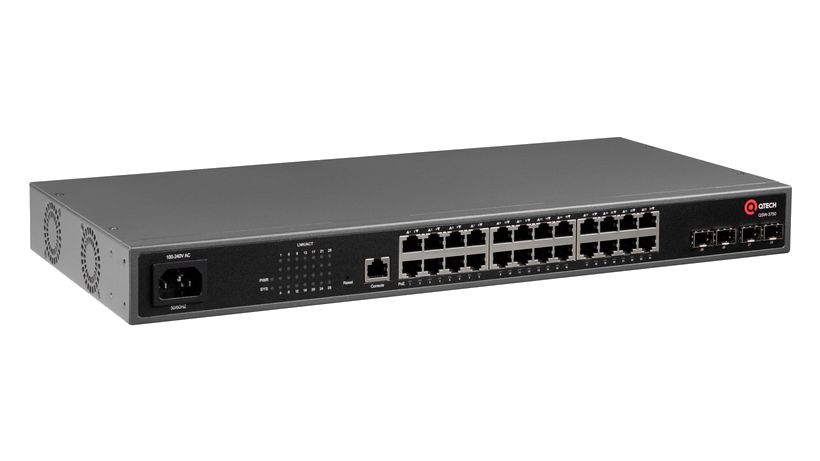

QSW-3750-28T-(POE)-AC-LВторое обозначение коммутатора доступа на обложке того же руководства; запись (POE) сохранена как напечатано.
| Основание | Обложка руководства пользователя QTECH QSW-3750-L (стр. 1) |
Как это работает и подключается
- Руководство описывает управление через CLI и веб-интерфейс; сетевое управление SNMP упоминается отдельно (раздел 1.2).
- В числе разделов руководства — настройка IP-адреса, портов, VLAN, изоляции портов, зеркалирования и обновление программного обеспечения. Это разделы настройки, а не паспортные характеристики аппаратных исполнений.
- Из коробки настроен только VLAN1, и по умолчанию у него нет IP-адреса — адрес нужно задать самостоятельно через консоль, прежде чем включать Telnet, HTTP или SNMP (внутриполосное управление недоступно, пока нет IP).
- После настройки VLAN1 доступны Telnet и веб-интерфейс (HTTP); учётные записи для входа (имя пользователя и пароль) руководство не называет заводскими — это создаваемые администратором логины, примеры в тексте («admin»/«admin», «test»/«test») иллюстративные, а не заводские настройки.
- В перечне требований к функционалу этих коммутаторов (раздел 34 руководства) заявлены PoE по стандартам 802.3af и/или 802.3at на портах 10/100BASE-TX, потребление самого коммутатора не более 25 Вт без учёта PoE-портов, пассивное охлаждение без вентиляторов и рабочий диапазон 0…+50°C — это требования к линейке из этого документа, а не паспорт конкретного исполнения с точным PoE-бюджетом на порт.
Монтаж
- Подключение при первой настройке — только через консольный (серийный) порт RS-232: терминал на скорости 9600 бод, 8 бит данных, без чётности, 1 стоп-бит, без управления потоком.
- Согласно тому же разделу 34, у коммутатора заявлен консольный порт RS-232 или RJ-45, монтаж в стойку 19" (крепления в комплекте), высота 1U, глубина не более 300 мм, все порты и индикаторы — на одной стороне корпуса.
Частые вопросы
Чем различаются два обозначения на обложке?
Руководство перечисляет оба коммутатора, но не приводит в этом месте сравнительную таблицу аппаратных характеристик. Для подбора исполнения нужен его паспорт.
Какой адрес и пароль на коммутаторе по умолчанию?
В руководстве это не указано. Первый вход — через консольный порт (RS-232, 9600/8/N/1), там задаётся IP-адрес VLAN1 и создаются логин с паролем; готовых заводских значений в тексте нет.
Как сбросить коммутатор к заводским настройкам?
Команда «set default» в режиме администратора, затем «write» для сохранения и «reload» для перезагрузки.
Нюансы и грабли
- Из записи «(POE)» на обложке нельзя вывести бюджет питания или даже однозначный артикул отдельного исполнения: нужен паспорт конкретной модели.
- Руководство пользователя не даёт оснований переносить число портов, электрические параметры, габариты или PoE-бюджет между двумя обозначениями.
- Заводской IP-адрес и заводские логин/пароль в этом документе не указаны: адреса и пары логин/пароль в примерах команд (10.1.128.251, admin/admin, test/test) — учебные значения, а не значения по умолчанию с завода.
- Команда «set default» возвращает заводские настройки, но сама по себе не сохраняет их — после неё нужно выполнить «write», иначе после «reload» коммутатор вернётся к прежней конфигурации из Flash.
Документация
- QTECH — QSW-3750-L_series_Users_manual_Rus, руководство пользователя, обложка (стр. 1) и разделы 1.1 «Внеполосное/внутриполосное управление», 1.2 «CLI интерфейс», 2 «Основные настройки коммутатора», 34 «Список поддерживаемого функционала»; два экземпляра PDF перечислены в manifest.json этой папки.
