QTECH QSW-4420 — коммутаторы агрегации с управлением через консоль и сеть
Руководство пользователя называет две аппаратные модели серии QSW-4420. Для них описаны внеполосное консольное и сетевое управление, настройка VLAN, портов и сетевых служб.
Модели семейства
| Серия | QSW-4420 |
| Управление | консольный интерфейс; Telnet, HTTP и SNMP описаны в РП |
| Серия | QSW-4420 |
| Управление | консольный интерфейс; Telnet, HTTP и SNMP описаны в РП |
Как это работает и подключается
- Руководство описывает внеполосное управление через консоль и in-band управление по Telnet, HTTP и SNMP. Перед сетевым доступом необходимо обеспечить IP-связность с VLAN-интерфейсом коммутатора.
- После загрузки коммутатор сам ищет DHCP-сервер для интерфейса VLAN1; если DHCP не найден, коммутатор по умолчанию присваивает VLAN1 адрес 192.168.0.1/24 — с него и начинается доступ по Telnet/HTTP, если DHCP в сети нет.
- Telnet-сервер на коммутаторе включён по умолчанию; если его отключили, включается обратно командой «telnet-server enable» в режиме глобальной конфигурации.
- «28F» в обозначении — коммутатор с оптическими портами (SFP/SFP+): руководство описывает диагностику оптических модулей DDM (температура, напряжение, ток смещения, Tx/Rx мощность) и защиту от однонаправленных обрывов оптики (ULDP).
Монтаж
- Для первоначальной настройки через консоль использовать раздел 1.1.1 РП; дальнейшую настройку IP-адреса и удалённого доступа выполнять по разделу 1.1.2.
- Первое подключение — через консольный (серийный) порт RS-232 (COM), терминал на скорости 9600 бит/с.
- После ввода в эксплуатацию заменить заводские учётные данные: руководство указывает одинаковые стандартные логин и пароль администратора.
Примеры
Конфигурация VLAN, зеркалирования портов и других функций через CLI; конкретные функции и команды сверять с руководством и версией устройства.
Частые вопросы
Какие исполнения серии прямо названы в руководстве?

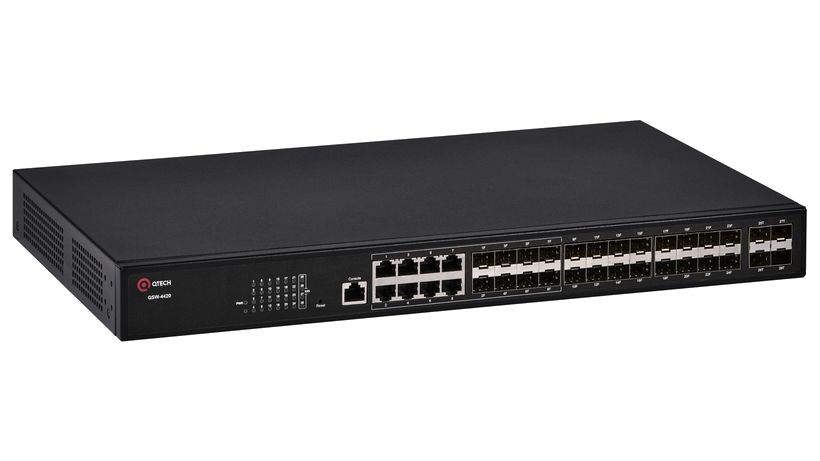

На титульной странице перечислены QSW-4420-28F-AC-AC и QSW-4420-28F-DC-DC. Других обозначений аппаратных моделей в извлечённом тексте не обнаружено.
Можно ли настроить коммутатор без доступа к рабочей сети?
Да, руководство описывает отдельный внеполосный доступ через консольный интерфейс (раздел 1.1.1), порт RS-232 на скорости 9600 бит/с.
Какой IP-адрес у коммутатора, если в сети нет DHCP?
192.168.0.1/24 на интерфейсе VLAN1 — это прямо названо в РП значением по умолчанию, присваиваемым после неудачного поиска DHCP-сервера.
Как сбросить настройки к заводским?
«set default», затем «write» для сохранения и «reload» для перезагрузки.
Нюансы и грабли
- Обозначения AC-AC и DC-DC приведены на титульной странице, но отдельные значения входного напряжения и состав питания из этого руководства не установлены; не назначать номиналы по суффиксу модели.
- Примеры IP-адресов в РП — примеры настройки, а не гарантия текущего адреса работающего коммутатора; единственный адрес, названный в тексте «по умолчанию» — 192.168.0.1/24 для VLAN1 без DHCP.
- Логин/пароль «admin»/«admin» в тексте — учебный пример команды создания пользователя, а не заводская пара с завода; в РП заводской пароль отдельно не назван.
- «set default» возвращает заводские настройки, но не сохраняет их сама: после неё нужна команда «write», иначе после «reload» вернётся прежняя конфигурация.
Документация
- QTECH, «Руководство пользователя. Серия QSW-4420», титульная страница и разделы 1.1–1.2, 2.5 «Настройка загрузки», ULDP, DDM оптических модулей; локальный текст
