QSW-6200 — коммутаторы с резервируемым питанием и модулями расширения

Серия QSW-6200 — коммутаторы уровня агрегации с двумя слотами под сменные блоки питания и слотами расширения под стекирование или доп. 10GE SFP+. Три исполнения: 32T, 52T, 32F.

Модели семейства

QSW-6200-32T28 медных портов 10/100/1000Base-T (4 из них комбинированы с GE SFP) плюс 4 порта 10GE SFP+.

Порты	28 × 10/100/1000Base-T (4 комбинированы с GE SFP) + 4 × 10G SFP+ + порт управления + USB + Mini USB + консоль
Слоты	2 слота расширения, 2 слота блоков питания
Питание AC	100–240 В, макс. 90–264 В, 50/60 Гц, 2 А
Питание DC	HVDC 120–340 В (макс. 110–380 В) или DC -36…-72 В, 3.15 А
Потребление	≤45 Вт (без модулей расширения)
Температура	0…+50 °C раб., -40…+70 °C хранение
Влажность	10–90% раб., 5–95% хранение
Габариты / вес	440×280×44 мм, 3.9 кг

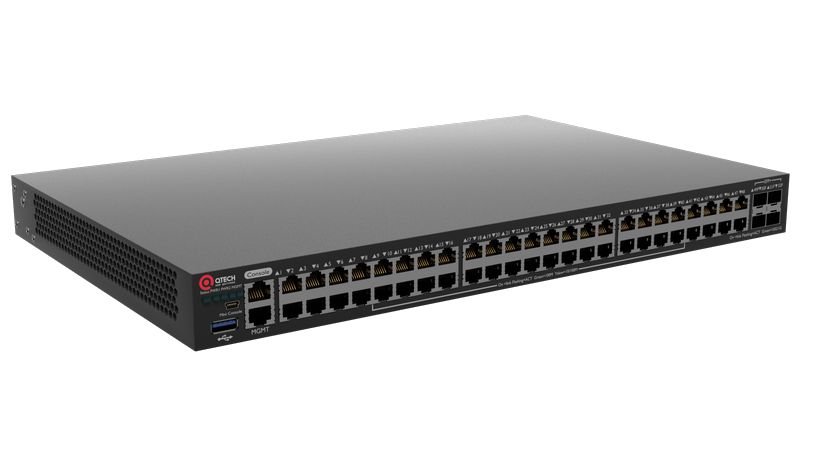

QSW-6200-52T48 медных портов 10/100/1000Base-T без SFP плюс 4 порта 10GE SFP+.

Порты	48 × 10/100/1000Base-T (SFP не поддерживается) + 4 × 10G SFP+ + порт управления + USB + Mini USB + консоль
Слоты	2 слота расширения, 2 слота блоков питания
Питание AC	100–240 В, макс. 90–264 В, 50/60 Гц, 2 А
Питание DC	HVDC 120–340 В (макс. 110–380 В) или DC -36…-72 В, 3.15 А
Потребление	≤45 Вт (без модулей расширения)
Температура	0…+50 °C раб., -40…+70 °C хранение
Влажность	10–90% раб., 5–95% хранение
Габариты / вес	440×300×44 мм, 4.2 кг

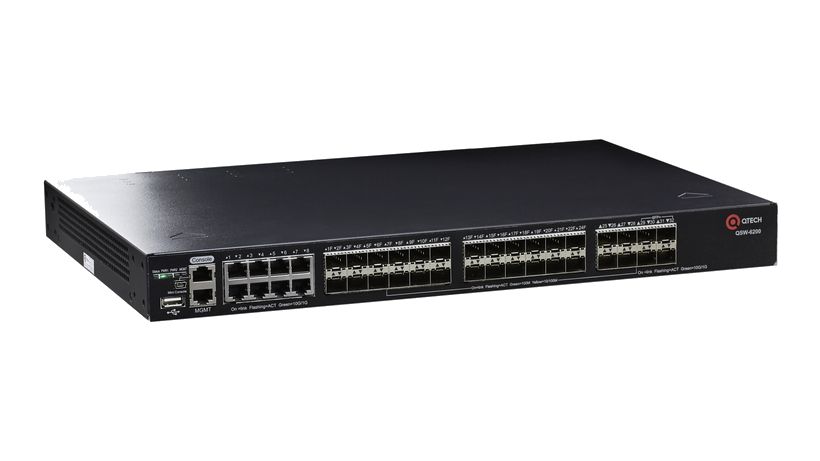

QSW-6200-32F8 комбинированных медных портов плюс 28 портов GE SFP (8 из них комбинированы) и 4 порта 10GE SFP+.

Порты	8 комбинированных 10/100/1000Base-T + 28 × GE SFP (8 комбинированы) + 4 × 10G SFP+ + порт управления + USB + Mini USB + консоль
Слоты	2 слота расширения, 2 слота блоков питания
Питание AC	100–240 В, макс. 90–264 В, 50/60 Гц, 2 А
Питание DC	HVDC 120–340 В (макс. 110–380 В) или DC -36…-72 В, 3.15 А
Потребление	≤45 Вт (без модулей расширения)
Температура	0…+50 °C раб., -40…+70 °C хранение
Влажность	10–90% раб., 5–95% хранение
Габариты / вес	440×300×44 мм, 4.2 кг

Как это работает и подключается

Управление и мониторинг — по CLI (состояние оборудования, портов, вентиляторов, блоков питания, температуры) через консоль, Mini USB или порт управления 10/100/1000 Мбит/с с поддержкой DCMI; подробности команд — в отдельном руководстве по настройке.
Консольный порт: RS-232 через RJ45, по умолчанию 9600 бод, 8 бит данных, без контроля чётности, 1 стоп-бит, без управления потоком.
Mini USB работает как альтернативный последовательный порт с драйвером TUSB3410 (сайт TI); активен только один из портов Mini USB/консоль одновременно.

Монтаж

Стоечный монтаж: коммутаторы сертифицированы по EIA для 19-дюймового шкафа — кронштейны крепятся винтами по бокам, сам коммутатор фиксируется в рэке винтами M6 с гайками.
Настенный монтаж: те же кронштейны повернуть на 90° от стоечного положения и закрепить коммутатор на стене дополнительными винтами.
Настольная установка: приклеить 4 резиновые ножки по углам снизу, оставить место для вентиляции.
Блок питания вставляется вдоль направляющей до щелчка; для QSW-M-6200-PWR2 (DC) — 3 винтовые клеммы слева направо: синий на -48VDC, красный на -48VGND, жёлто-зелёный на PGND.
Заземление: разъём PGND на задней панели → заземляющий наконечник стойки → заземляющая шина серверной; сопротивление провода заземления — менее 1 Ом, сечение PE-провода при подключении к шине здания — не менее 2,5 мм² (12 AWG).
Порядок работ по блок-схеме РЭ: установка в шкаф → заземление → блок питания → интерфейсные кабели → стяжка кабелей → проверка после установки.
Радиус изгиба кабеля: силовые и сигнальные — не менее 5 диаметров (7 при частом сгибании), коаксиальные — 7 диаметров (10 при частом сгибании), высокоскоростные SFP+ — 5 диаметров (10 при частом сгибании), оптика — 10–25 диаметров в зависимости от операции.
Инструмент для монтажа (в комплект не входит): крестовая и плоская отвёртки, антистатические средства, мультиметр, диагональные плоскогубцы, обжимной инструмент.

Примеры

Агрегация в серверной

Два слота под сменные блоки питания дают резерв 1+1; слот расширения принимает модуль стекирования QSW-M-6200-STACK (32T и 32F) или доп. 4×SFP+ QSW-M-6200-4SFP+ (только 52T).

Частые вопросы

Чем отличаются три исполнения QSW-6200?

32T — 28×10/100/1000Base-T (4 комбо с GE SFP) + 4×10GE SFP+; 52T — 48×10/100/1000Base-T без SFP + 4×10GE SFP+; 32F — 8 комбо-портов + 28×GE SFP (8 комбо) + 4×10GE SFP+ (РЭ §1.1–1.3).

Можно ли поставить сторонний блок питания?

Нет, РЭ допускает только QSW-M-6200-PWR (AC/HVDC) и QSW-M-6200-PWR2 (DC -36…-72 В).

Что означает жёлтый индикатор блока питания при установке модуля расширения?

По разделу неисправностей — недостаточно питания для модуля; нужно добавить резервный блок RPS или заменить блок питания.

Нюансы и грабли

Резервирование 1+1 при двух установленных блоках питания гарантировано, только если суммарное потребление коммутатора не превышает мощность ОДНОГО блока — иначе отказоустойчивость не работает.
Поддерживаются только штатные блоки питания QSW-M-6200-PWR и QSW-M-6200-PWR2 — сторонние РЭ прямо запрещает.
Модуль расширения QSW-M-6200-4SFP+ ставится только в QSW-6200-52T; модуль стекирования QSW-M-6200-STACK — только в 32T и 32F.
Заземление подключать первым и отключать последним; сечение защитного заземляющего провода на самом коммутаторе — не менее 0,75 мм².
Оптические порты — лазер класса I: не смотреть в интерфейс трансивера и не вынимать оптический кабель во время работы модуля.
Вокруг шасси нужно не менее 10 см свободного пространства для вентиляции с боков и сзади; не ставить устройства друг на друга.
Литиевую батарею часов реального времени и предохранители пользователь не меняет сам — только через техподдержку QTECH.

Документация

QTECH — Инструкция по монтажу коммутаторов серии QSW-6200
QTECH — Руководство по эксплуатации коммутаторов серии QSW-6200
