QSW-6900 — коммутаторы доступа 10G/25G/100G для центров обработки данных

Линейка коммутаторов доступа QTECH для ЦОД: QSW-6900-32H — 32×100G QSFP28, QSW-6900-56F — 48×25G SFP28+8×100G, QSW-6900-56LF — 48×10G SFP++8×100G.

Коммутаторы доступа QTECH QSW-6900 (32H/56F/56LF)

Модели семейства

QSW-6900-32HТоповая модель линейки: 32 порта 100G QSFP28, самый мощный ЦП линейки и наибольшая масса.

Порты	32 × 100G QSFP28 (режимы 100G/40G, 4×25G/4×10G)
ЦП	четырёхъядерный, 2,2 ГГц
Память	загрузочное ПЗУ 16 МБ, флеш 8 ГБ, SDRAM 8 ГБ
Вентиляторы	5 слотов, резервирование 3+2 (не менее 3 модулей)
Питание	2 слота БП, резервирование 1+1, потребление менее 300 Вт
Вход БП	AC: номинал 100–240 В, макс. 90–264 В, 50/60 Гц, 3,5–7,2 А; HVDC: 192–288 В, 3,6 А
Температура	работа 0…+45 °C, хранение −40…+70 °C, влажность 10–90% без конденсата
Вес / габариты	14,3 кг (с 5 вентиляторами и 2 БП); 440×560×43,5 мм, 1RU

QSW-6900-56F48 портов 25G SFP28 + 8 портов 100G QSFP28, компактнее и легче 32H.

Порты	48 × 25G/10G SFP28 (без 1000BASE-X) + 8 × 100G QSFP28 (100G/40G, 4×25G/4×10G)
ЦП	четырёхъядерный, 1,2 ГГц
Память	загрузочное ПЗУ 16 МБ, флеш 8 ГБ, SDRAM DDR4 4 ГБ (совместимость 8 ГБ)
Вентиляторы	4 слота, резервирование 3+1 (не менее 3 модулей)
Питание	2 слота БП, резервирование 1+1, потребление менее 300 Вт
Вход БП	AC: номинал 100–240 В, макс. 90–264 В, 50/60 Гц, 3,5–7,2 А; HVDC: 192–288 В, 3,6 А
Температура	работа 0…+45 °C, хранение −40…+70 °C, влажность 10–90% без конденсата
Вес / габариты	8 кг (с 4 вентиляторами и 2 БП); 442×387×44 мм, 1RU

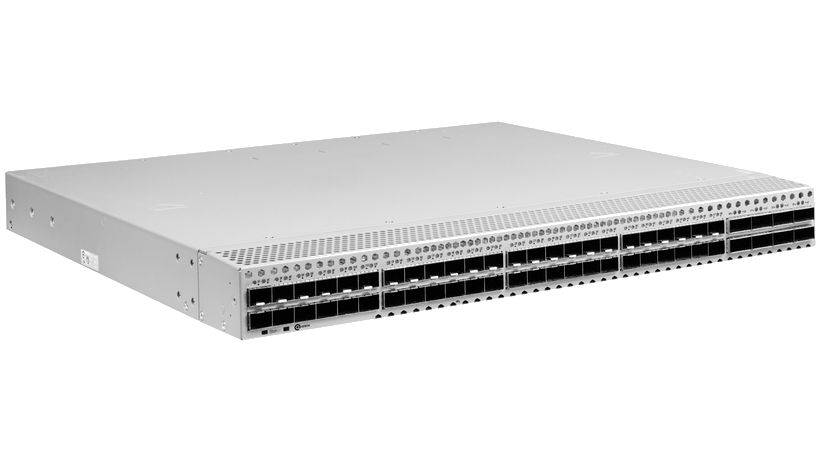

QSW-6900-56LF48 портов 10G SFP+ (совместимы с 1000Base-X) + 8 портов 100G QSFP28 — младшая по скорости портов модель линейки.

Порты	48 × 10G SFP+ (совместим с 1000Base-X) + 8 × 100G QSFP28 (100G/40G, режим 4×10G)
ЦП	четырёхъядерный, 1,2 ГГц
Память	загрузочное ПЗУ 16 МБ, флеш 8 ГБ, SDRAM DDR4 4 ГБ (совместимость 8 ГБ)
Вентиляторы	4 слота, резервирование 3+1 (не менее 3 модулей)
Питание	2 слота БП, резервирование 1+1, потребление менее 300 Вт
Вход БП	AC: номинал 100–240 В, макс. 90–264 В, 50/60 Гц, 3,5–7,2 А; HVDC: 192–288 В, 3,6 А
Температура	работа 0…+45 °C, хранение −40…+70 °C, влажность 10–90% без конденсата
Вес / габариты	8 кг (с 4 вентиляторами и 2 БП); 442×387×44 мм, 1RU

Как это работает и подключается

Управление и обновление ПО — через консольный порт RJ45 (RS-232, 9600 бод, 8 бит данных, без чётности, 1 стоп-бит) или отдельный Ethernet-порт MGMT.
Порт USB 2.0 — для логов, версий хоста и обновления ПО с флеш-накопителя; использовать только поддерживаемые флеш-диски известных марок.
Индикатор статуса коммутатора горит постоянным жёлтым, если температура приближается к пороговой, работает только три вентилятора или отключён один из БП — сигнал проверить охлаждение и питание.

Монтаж

Монтаж в 19-дюймовую стойку: г-образные кронштейны крепятся по бокам шасси восемью винтами M4*8FMO, затем коммутатор задвигается в направляющие стойки.
Задние кронштейны (без передних направляющих) подходят только для шкафов глубиной 800–1200 мм; в остальных случаях использовать штатные боковые кронштейны.
Перед фронтальной и тыльной панелями оставить не менее 20 см свободного пространства для вентиляции; кабели стянуть или убрать в кабель-канал, чтобы не перекрывать вентиляционные отверстия.
Заземление при монтаже подключать первым, при демонтаже отключать последним; сечение кабеля заземления — не менее 2,5 мм² (12 AWG), сопротивление линии заземления — менее 1 Ом.
Резервирование настраивать по модели: минимум 3 из 5 вентиляторов у 32H, минимум 3 из 4 у 56F/56LF; БП — обязательно оба слота (резерв 1+1).

Примеры

Серверная / ЦОД

32H агрегирует стойки по 100G QSFP28; 56F и 56LF — коммутаторы доступа к серверным стойкам (25G или 10G на порт) с восходящими линками 100G к ядру сети.

Частые вопросы

Чем 56F отличается от 56LF?

У 56F 48 портов SFP28 на 25G (совместимы с 10GBASE-R), у 56LF — 48 портов SFP+ на 10G (совместимы с 1000Base-X). У обеих по 8 портов 100G QSFP28, один корпус 442×387×44 мм и одинаковое резервирование 3+1 / 1+1.

Какая модель самая производительная?

32H: 32 порта 100G QSFP28, ЦП 2,2 ГГц против 1,2 ГГц у 56F/56LF, корпус крупнее — 440×560×43,5 мм, вес 14,3 кг против 8 кг у 56F/56LF.

Нюансы и грабли

Обозначение QSW-6900 в заголовке документа — серия, не модель; конкретное исполнение (32H/56F/56LF) и число портов даёт таблица в разделе 1 руководства.
SFP28-порты 56F поддерживают 25G/10GBASE-R, но НЕ 1000BASE-X — модуль 1G в них не встанет; у 56LF порты другие — SFP+ с обратной совместимостью на 1000Base-X.
Режим брейк-аут портов QSFP28 разный: у 32H и 56F — 4×25G, у 56LF — 4×10G; при подборе брейк-аут кабелей модели не перепутать.
Посадочные винты модуля вентилятора закручивать без чрезмерного усилия: если не закручиваются до конца, модуль, вероятно, установлен криво.
