КС-02-250 и КС-03-250 — контроллеры системы пожарной сигнализации на 250 адресных устройств

Контроллер с двумя ПЛС (до 250 адресных устройств), двумя RS-485 и Wi-Fi: управляет оповещением и сухими контактами и работает под пожарным ППК Rubetek.

Контроллер системы КС-02-250 и КС-03-250

Модели семейства

КС-02-250Контроль и управление сегментами адресных систем пожарной сигнализации, пожаротушения, дымоудаления, оповещения; подключается к ППК по RS-485.

Питание	основное и резервное DC 24±20%
Собственный ток	не более 0,15 А
Интерфейсы	RS-485, ПЛС, Wi-Fi
ПЛС	2 интерфейса, до 250 адресных устройств, длина до 3000 м, до 0,3 А на канал
RS-485	2 интерфейса, до 100 м между сегментами, до 32 контроллеров на ППК
Адресные слоты на ППК	1
Свободно программируемые входы	2 (ток контроля линии до 4,5 мА)
Выходы «Сухой контакт»	2, до 2 А
Выходы OUT1 и OUT2 с контролем обрыва и КЗ	2, до 0,45 А
Температура	от -10 до +55 °C
Степень защиты	IP20
Габариты	160×125×36 мм
Масса	не более 0,3 кг

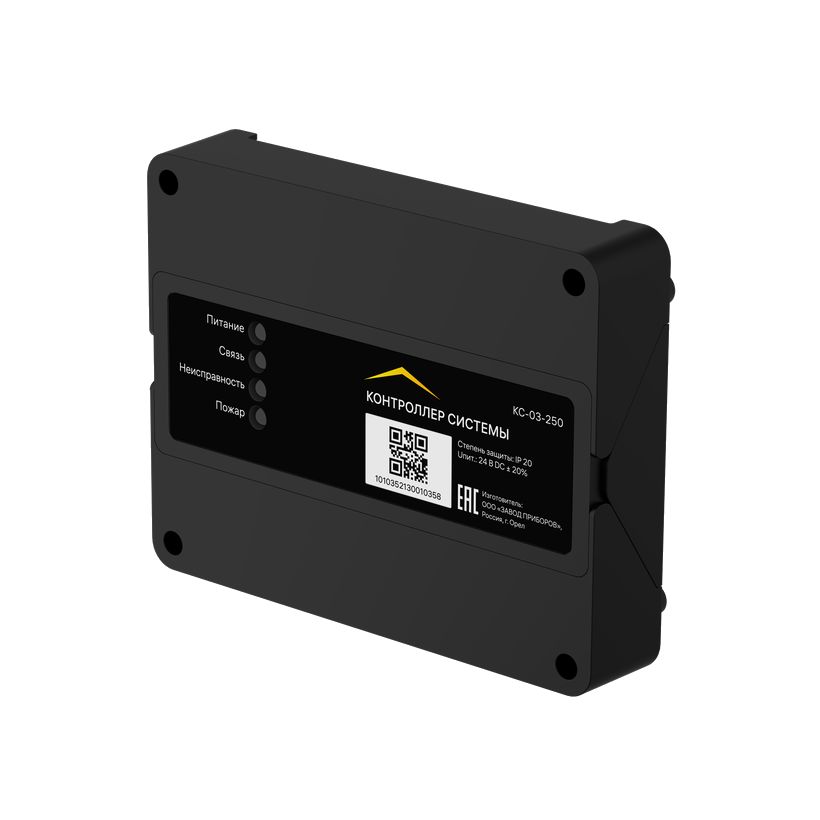

КС-03-250По паспорту параметры идентичны КС-02-250; различается сертификат соответствия.

Характеристики

совпадают с КС-02-250 (питание, ПЛС, RS-485, входы и выходы, габариты)

Как это работает и подключается

Контроллер подключается к ППК по RS-485 и работает в составе проводной и радиоканальной системы пожарной сигнализации Rubetek; настройка — через ППК и WEB-интерфейс.
Принимаемые события и реакции от других контроллеров КС и групп по RS-485 настраиваются отдельно.

Монтаж

В корпусе есть отверстия для крепления на стену и крепление на DIN-рейку (винты DIN7981 2,9 × 25).
Кабели — огнестойкие с медными жилами (нг-LSFR или нг-HFFR); на ПЛС не более 250 УСО с равномерным распределением, общая длина ПЛС до 3000 м.
Для снижения помех на ПЛС рекомендуется соединить минус источника питания с защитным заземлением через высоковольтный конденсатор К73-17 0,47 мкФ × 630 В или аналогичный.
Линии питания КС — сечением до 2,5 мм²; RS-485 — неэкранированный кабель с жилой от 0,35 до 1,5 мм²; ветвление ПЛС рекомендуется делать через БИ.
ПЛС к контроллеру подключают после завершения его монтажа и подключения БИ; провода формовать и маркировать.

Примеры

Сегмент большого объекта

До 32 контроллеров подключаются к одному ППК по RS-485 в кольцевой топологии; каждое устройство повторяет сигнал RS-485.

ПЛС «Звезда» или «Кольцо»

РЭ описывает топологии ПЛС «Звезда», «Кольцо» и их комбинации.

Частые вопросы

Чем КС-03-250 отличается от КС-02-250?

Технический паспорт КС-03-250 повторяет характеристики КС-02-250; различается номер сертификата соответствия.

Сколько устройств на ПЛС?

До 250 адресных устройств на контроллер, при общей длине ПЛС не более 3000 м.

Нюансы и грабли

Не допускается установка во взрывоопасных и пожароопасных зонах по ПУЭ.
Работы по монтажу и обслуживанию — только лица с допуском к электроустановкам до 1000 В.
Провода большего сечения, чем положено, на клеммы не ставить — использовать переходные колодки.
Интерфейсы RS-485 с номерами 1 и 2 функционально равнозначны, но длина линии между соседними устройствами — не более 100 м.
