Тип устройства · Пожарная сигнализация
Контроллеры адресных линий
Ведут адресные линии и опрашивают устройства на них.
Карточки устройств
Контроллер R3-Рубеж-КАУ2Рубеж · 1 модель
Контроллер адресных устройств ИД-КАУ-03ДСигма-ИС · 2 модели
Контроллер адресных устройств ИД-КАУ-04ДСигма-ИС · 1 модель
Контроллер двухпроводной линии связи С2000-КДЛБолид (НВП) · 1 модель
Контроллер ДПЛС С2000-КДЛ-СБолид (НВП) · 1 модель
Контроллер ДПЛС с гальванической изоляцией С2000-КДЛ-2И исп.01Болид (НВП) · 1 модель
Контроллер КАУ-2 «Рубеж-Глобал»Рубеж · 2 модели
Контроллер КАУ-R2-АИОРубеж · 1 модель

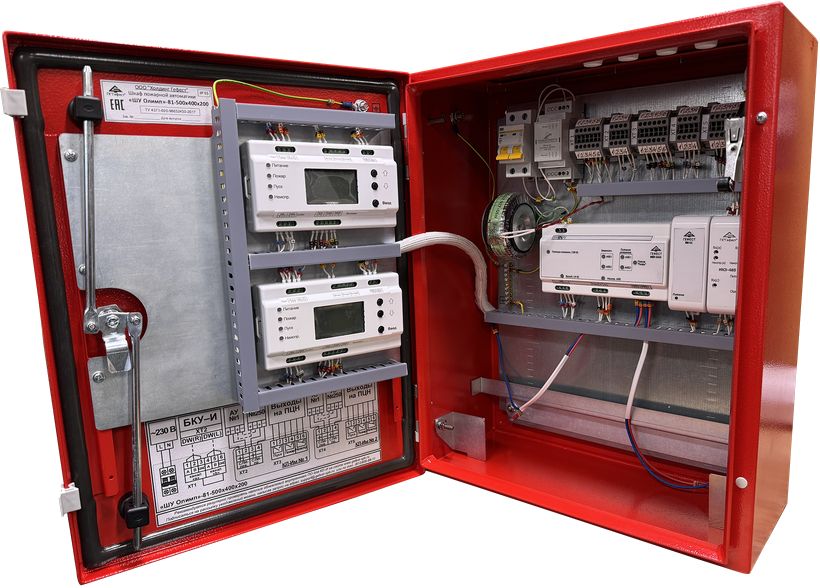

Контроллер локальный Гефест КЛ-ИГефест · 1 модель
Контроллер локальный Гефест КЛ-И-2Гефест · 1 модель

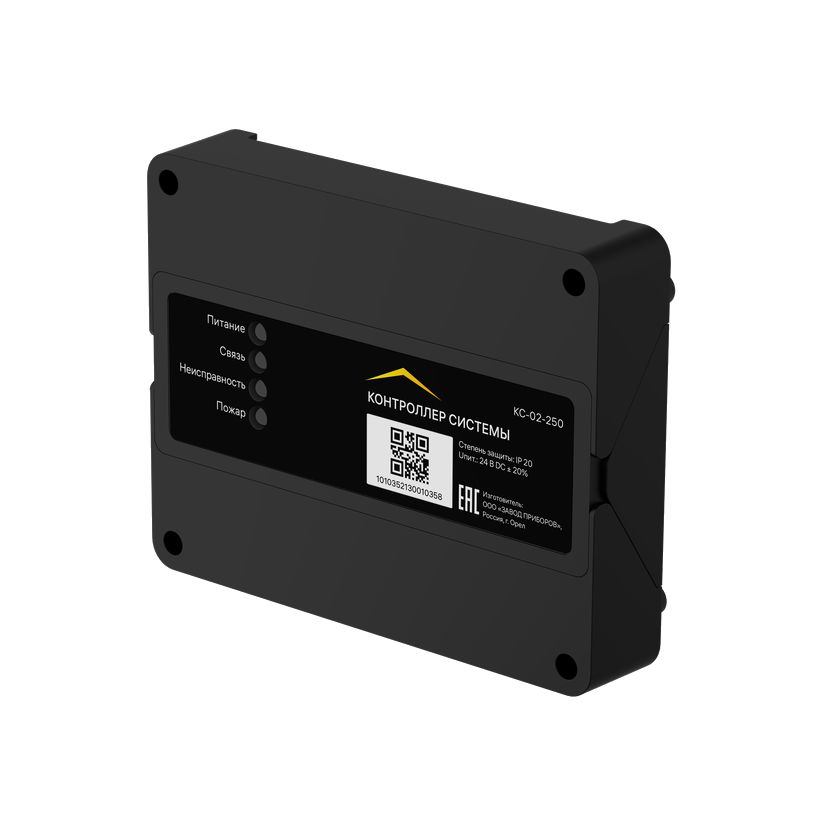

Контроллер системы КС-02-250 / КС-03-250Rubetek · 2 модели
Модуль STEMAX UN LeonardoСтелс · 1 модель

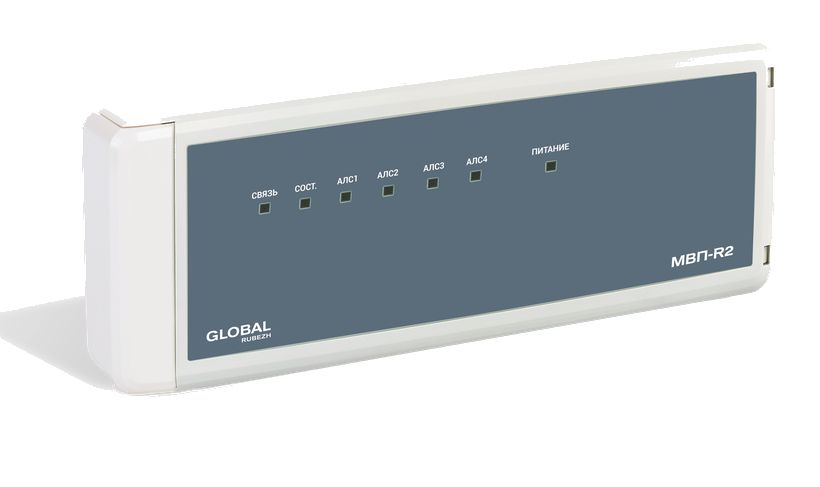

Модуль ветвления и подпитки МВП-R2Рубеж · 1 модель

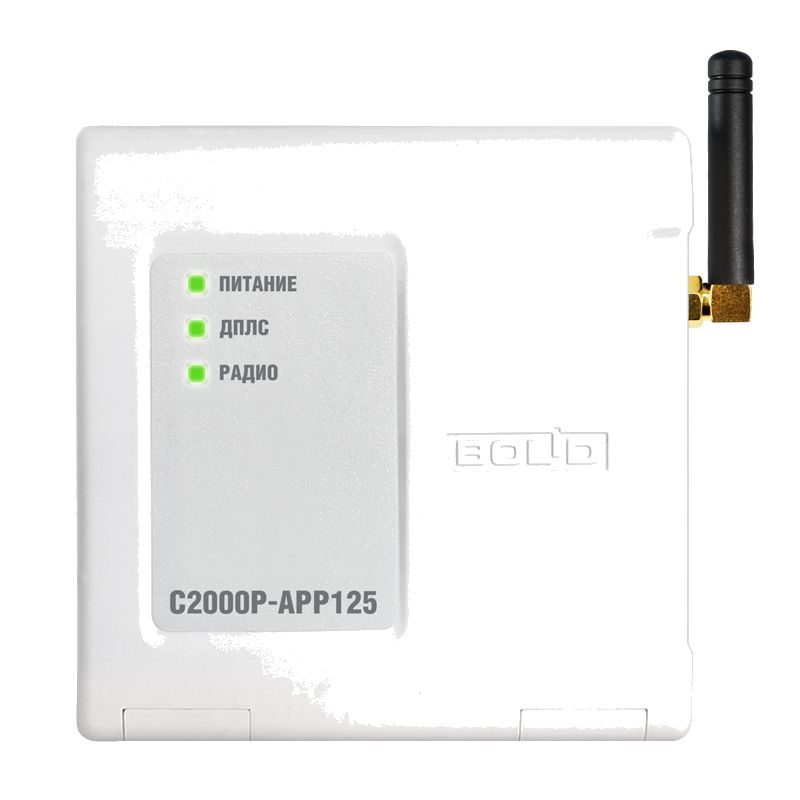

Радиорасширитель С2000Р-АРР125Болид (НВП) · 1 модель
Расширитель Proxima SEA-100L LeonardoПроксима · 1 модель

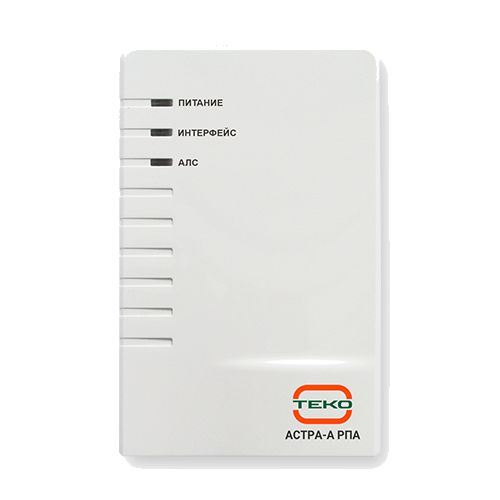

Расширитель проводной адресный Астра-А РПАТеко (Астра) · 1 модель

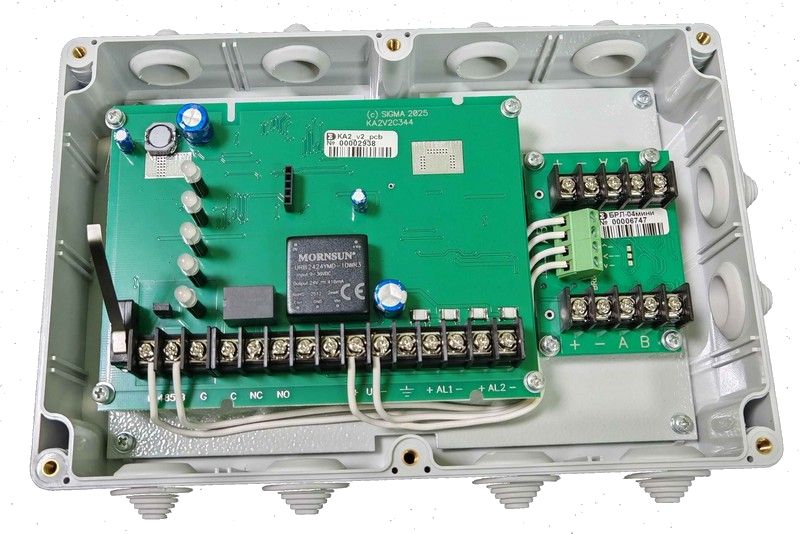

Сетевой контроллер адресных устройств КА2Сигма-ИС · 3 модели

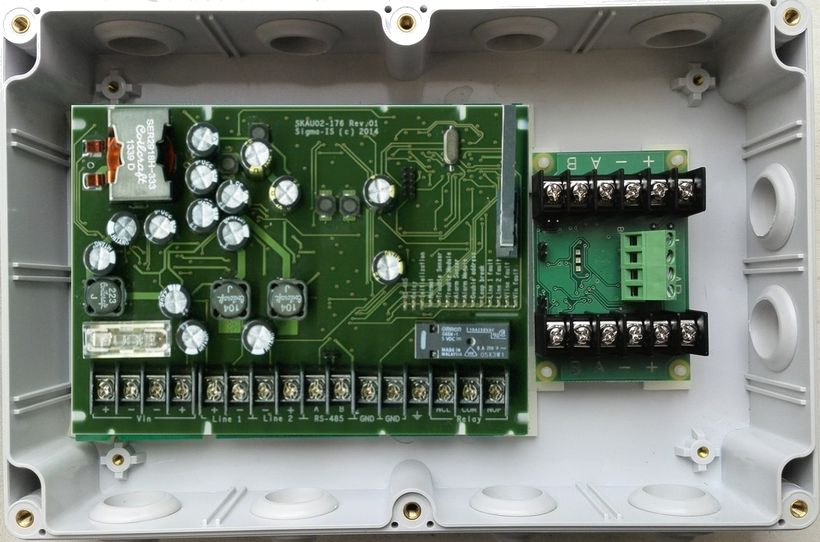

Сетевой контроллер адресных устройств СКАУ-02 IP54Сигма-ИС · 3 модели
Сетевой контроллер адресных устройств СКАУ-03Сигма-ИС · 2 моделиКак устроено, как подключают, где ошибаются
Глава — из мини-курсов портала. Нашёл неточность — спроси консультанта или напиши на форуме.
Двухпроводная линия связи: питание и обмен в одной паре
из курса «Адресная линия С2000-КДЛ»Контроллер держит адресную линию, к которой подключаются извещатели, модули и оповещатели. По этой же паре идёт питание устройств. Отсюда практическое следствие: мощные потребители на линии не живут, им нужно отдельное питание.
Адрес устройства задаётся при монтаже
из курса «Адресная линия С2000-КДЛ»У каждого устройства свой номер в линии, и его назначают. Дубли адресов — частая причина «устройство то видно, то нет». В таблице неисправностей РЭ это одна из трёх причин «нет обмена по ДПЛС»: кабель и соединения, длина линии, дубль адресов.
Контроллер сам по себе ничего не решает на объекте
из курса «Адресная линия С2000-КДЛ»Он ведёт линию и передаёт события дальше — на пульт, в программу, на выходы. Логика реакций живёт в конфигурации системы, а не в контроллере как таковом. Поэтому «прибор не сработал» почти всегда означает «в конфигурации не задано».
Мощные устройства питаются отдельно
из курса «Адресная линия С2000-КДЛ»Световые табло и звуковые оповещатели обычно требуют собственного питания, даже если управляются по адресной линии. Подключение только линии даёт знакомую картину: команда уходит, а табло не светится.
