Rubetek · пожарные ППК адресно-аналоговые

ППК-02-250, ППК-02-500 и ППК-03-500 — адресно-аналоговые ППК с ПЛС, RF и CAN

Адресно-аналоговые ППК Rubetek: две ПЛС, RF 868 МГц, два CAN, два RS-485, Wi-Fi, до 250 адресных устройств; 0, 2, 4, 7 клапанов. ППК-03-500 по паспорту равен ППК-02-500.

Прибор приёмно-контрольный ППК-02-250, ППК-02-500 и ППК-03-500

Модели семейства

ППК-02-250-0 / -2 / -4 / -7Распределённая АПС до 250 приёмно-контрольных приборов по CAN.

Питание	основное и резервное DC 24 ± 20%
Ток	не более 0,22 А в дежурном, не более 0,32 А в режиме «Пожар»
Интерфейсы	CAN, RF 868 МГц, RS-485, ПЛС, Wi-Fi
ППК в системе по CAN	250
Адресные устройства по ПЛС и RF	250
ПЛС	2 интерфейса, до 3000 м, до 0,35 А на канал
Радиоканал	868 МГц, 5 каналов, до 900 м на открытой местности
Габариты	245×197×32 мм
Масса	не более 0,7 кг
Документы	ТУ 26.30.50-007-39653468-2020; сертификат № RU C-RU.ПБ68.В.00488/21

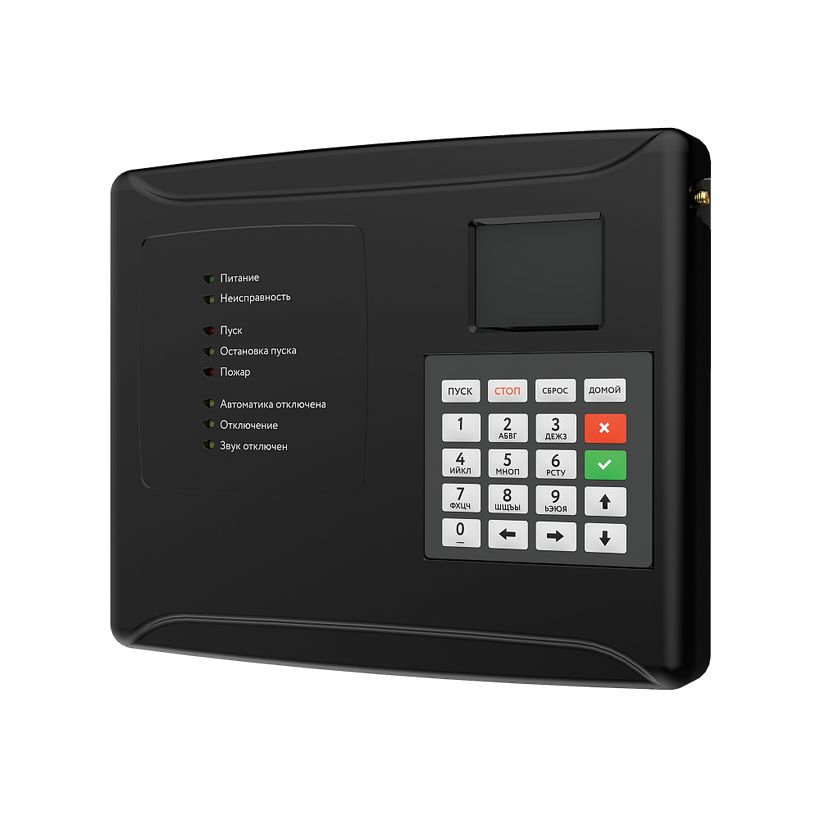

ППК-02-500-0 / -2 / -4 / -7До 64 ППК и до 32 контроллеров системы в распределённой АПС.

ППК в системе по CAN	32
Контроллеров по RS-485	не более 32
CAN	2 интерфейса, до 100 м без повторителей, до 4 повторителей RA-30, до 500 м с повторителями
Адресные устройства по ПЛС и RF	250
Клапанов ДУ и ОЗК	0-7 (по исполнению), до 2 А, AC 220/230 В или DC 24 В
Входы	2 свободно программируемых (20±5 %, контроль до 5 мА)
Выходы	2 управляемых СК (до 2 А) и 2 выхода OUT1/OUT2 с контролем линии (24±20 %, до 0,45 А)
Wi-Fi	2400 МГц, до 50 м на открытой местности
Температура	от -10 до +55 °C
Степень защиты	IP20
Габариты	245×197×32 мм
Масса	не более 0,7 кг
Срок службы	10 лет
Документы	ТУ 26.30.50-034-39653468-2023; сертификат № RU C-RU.ПБ68.В.01539/23

ППК-03-500-0 / -2 / -4 / -7Прибор приёмно-контрольный и управления пожарный адресно-аналоговый комбинированный. Паспорт совпадает с ППК-02-500 (те же характеристики и исполнения), отличаются наименование, ТУ и сертификат. РЭ версии 2026-03-1 дополнительно описывает схему с двумя ППК (основной и резервный).

Питание	основное и резервное DC 24 ± 20%
Ток	не более 0,22 А в дежурном, не более 0,32 А в режиме «Пожар»
Интерфейсы	CAN, RF 868 МГц, RS-485, ПЛС, Wi-Fi
CAN	2 интерфейса, до 100 м без повторителей, до 4 повторителей RA-30, до 500 м с повторителями
Контроллеров по RS-485	не более 32
ПЛС	2 интерфейса, до 3000 м, до 0,35 А на канал
Адресные устройства по ПЛС и RF	250
Радиоканал	868 МГц, 5 каналов, до 900 м на открытой местности, XTEA 128 бит
Клапаны ДУ и ОЗК	0-7 по исполнению, до 2 А
Выходы	2 управляемых СК и 2 выхода OUT1/OUT2 с контролем линии (24±20 %, до 0,45 А)
Wi-Fi	2400 МГц, до 50 м на открытой местности
Температура	от -10 до +55 °C
Степень защиты	IP20
Габариты	245×197×32 мм
Масса	не более 0,7 кг
Документы	ТЦВЛ.425522.001 ТУ; сертификат № RU C-RU.ПБ68.В.02149/24

Как это работает и подключается

Обслуживающий уровень защищён четырёхзначным паролем (по умолчанию «4321») — после ввода в эксплуатацию его рекомендуется изменить.
Настройка возможна через WEB-интерфейс; для ППК-02-500 и КС-02-250 действует общее руководство.
Интерфейс CAN резервирован: при обрыве связь с остальными ППК идёт по второму CAN.
Резервирование ППК описано в РЭ ППК-03-500 (версия документа 2026-03-1); в РЭ ППК-02-250 и ППК-02-500 такого раздела нет. Два ППК делят роли по адресу в сети RS-485: меньший номер — основной, больший — резервный. Пример из РЭ: ППК-1 — CAN ID = 1, RS-485 ID = 1 (основной); ППК-2 — CAN ID = 1, RS-485 ID = 2 (резервный).
Для пары ППК функцию включают в меню прибора: «3. Настройки CAN» → «5. Резервирование» → «Включено»; роль смотрят в «Меню ППК / 3.Настройки CAN / 5.Текущая роль». Настройки сети CAN обоих ППК должны совпадать полностью, включая адрес.
Как это работает: основной ППК генерирует весь исходящий CAN-трафик и периодически шлёт по RS-485 пакет синхронизации резервному. Резервный слушает CAN, его CAN-передатчик программно отключён. Если пакеты синхронизации не приходят в течение таймаута 100 мс, резервный включает передатчик и принимает функции основного. Перезагрузившийся основной, увидев на шине другое устройство с тем же CAN ID, становится запасным.
Если в системе один ППК, резервирование отключают: «3. Настройки CAN» → «5. Резервирование» → «Отключено». Значение должно быть одинаковым на всех ППК системы.
RS-485: интерфейсы 1 и 2 функционально равнозначны, каждое устройство — повторитель интерфейса, длина линии между соседними устройствами не более 100 м.

Монтаж

В корпусе есть монтажные отверстия для крепления на поверхность (дюбели, отверстия диаметром 5 мм глубиной 30 мм, винты DIN7981 2,9×25) и крепление на DIN-рейку.
Кабели — огнестойкие с медными жилами (нг-LSFR или нг-HFFR); линии интерфейсов — сечением от 0,35 до 0,5 мм², линия питания ППК — до 1,5 мм², питание клапанов и приводов ПП — от 0,75 до 2,5 мм².
Если радиоканальные датчики подключаются к ППК напрямую, оставить место для антенны: в среднем 40-50 мм, без резких перегибов кабеля.
Ставить внутри охраняемого объекта в месте, защищённом от осадков, механических повреждений и доступа посторонних; работы — лица с допуском к электроустановкам до 1000 В.
Линия CAN в топологии «Шина», не более 100 м без учёта повторителей RA-30; на ПЛС — не более 250 УСО с равномерным распределением, линия до 3000 м, сечение от 0,35 до 1 мм².

Примеры

Здание с несколькими секциями

Секции объединяют по CAN; контроллеры системы КС-02-250 подключаются к ППК по RS-485 (кольцо), ППК-02-500 — до 32 контроллеров.

Клапаны дымоудаления и ОЗК

В исполнениях -2, -4, -7 ППК напрямую управляет до 7 клапанов по линии питания 220 В.

Два ППК на одном объекте (основной и резервный)

По РЭ ППК-03-500 два ППК с одним CAN ID и разными адресами RS-485 работают как пара: резервный берёт CAN-трафик на себя, если основной пропал.

Частые вопросы

Каков пароль по умолчанию?

Для обслуживающего уровня — «4321»; РЭ рекомендует сразу сменить.

Что значит цифра в конце?

Число приводов клапанов, которыми ППК управляет напрямую: 0, 2, 4 или 7.

Чем ППК-03-500 отличается от ППК-02-500?

Паспорта совпадают по характеристикам и исполнениям (0, 2, 4, 7 клапанов), аппаратная версия в РЭ та же (PPK-02-19.rev8 и выше). Различаются слово «комбинированный» в названии, ТУ и сертификат соответствия. РЭ ППК-03-500 новее (2026-03-1) и добавляет схему с двумя ППК.

Можно ли поставить два ППК в паре, основной и резервный?

Да, по РЭ ППК-03-500: одинаковый CAN ID и настройки CAN, разные адреса RS-485, включённое резервирование; резервный принимает управление, если за 100 мс не пришёл пакет синхронизации от основного.

Нюансы и грабли

Защитную плёнку с ППК снимать только после ПНР и сдачи объекта; изолирующую плёнку с элемента питания (батарея CR2032) удалить для активации.
При вскрытии корпуса шлейф клавиатуры не тянуть за провод — отсоединять за пластиковое основание разъёма.
Не ставить во взрывоопасных и пожароопасных зонах по ПУЭ.
После холода выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
Паспорт ППК-02-500 даёт 32 ППК по CAN в таблице, а в описании — до 64 приборов в системе; при проектировании большой сети сверить с изготовителем.
Резервирование ППК: значение функции и сетевые настройки CAN должны быть идентичны на всех ППК системы; в системе с одним ППК РЭ требует резервирование отключить.
Нумерация пунктов меню в РЭ ППК-03-500 местами отличается от РЭ ППК-02-500 (в разделе приёма событий от групп — 7, 8, 9 вместо 5, 6, 7); сверяться с РЭ своей версии.
