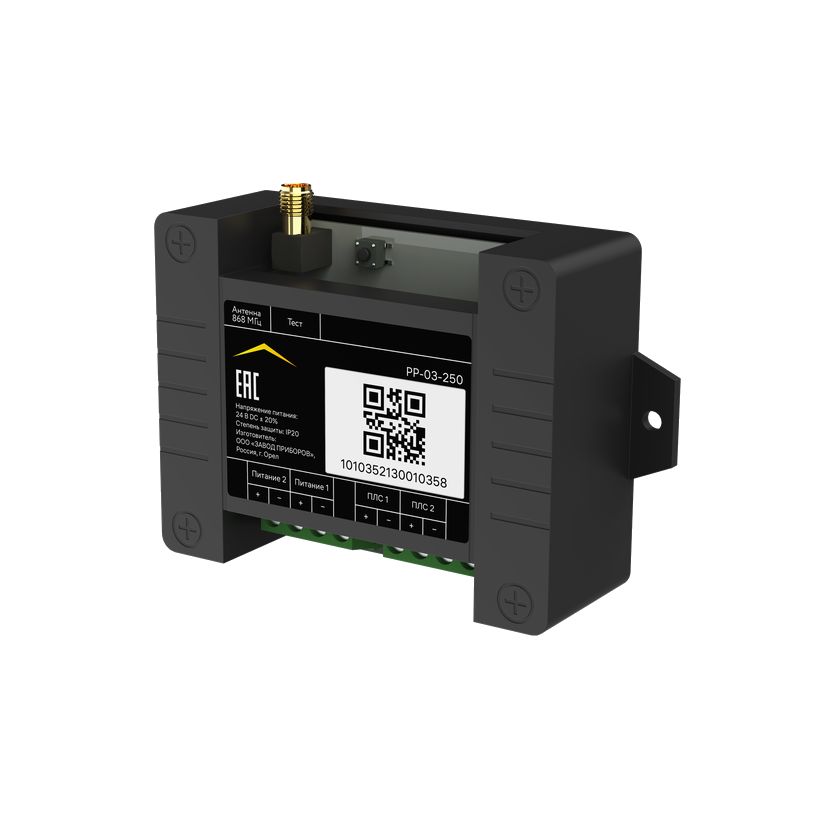

РР-02-250 и РР-03-250 — радиоканальные расширители Rubetek на линии ПЛС
Мост между адресным ППК Rubetek и радиоустройствами на 868 МГц: подключение к линии ПЛС, встроенный изолятор, питание 24 В, дальность на открытой местности до 900 м.
Модели семейства
РР-02-250Расширитель для подключения радиоканальных устройств к ППК и контроллеру КС-02-250; ТУ 26.30.50-015-39653468-2022.
| Питание | основное и резервное DC 24±20 %; ток от источника 24 В не более 14 мА, от ПЛС не более 1 мА |
| Связь с ППК | ПЛС, 1 адресный слот, до 15 расширителей на ПЛС |
| Устройств на одной ПЛС | не более 60 с учётом неадресного БИ-04 |
| Радиоканал | 868 МГц, 5 каналов, XTEA 128bit, до 25 мВт, до 900 м на открытой местности |
| Изолятор КЗ | встроенный; активация 10 В, восстановление 3 В, ток до 1 А |
| Условия | от -10 до +55 °C, влажность до 93 % при +40 °C, IP20 |
| Габариты, масса | 96×60×29 мм, не более 60 г |
| Ресурс | срок службы 10 лет, наработка 60000 ч |
РР-03-250Тот же корпус и те же ТТХ; выпускается по ТЦВЛ.425664.001ТУ, свой сертификат. В РЭ нет состояния «неисправность» в списке параметров.
| Питание | основное и резервное DC 24 ± 20 %; ток от 24 В не более 14 мА |
| Связь с ППК | ПЛС, 1 адресный слот, до 15 расширителей на ПЛС |
| Радиоканал | 868 МГц, 5 каналов, XTEA 128bit, до 25 мВт, до 900 м |
| Изолятор КЗ | встроенный |
| Габариты, масса | 96×60×29 мм, не более 60 г |
Как это работает и подключается
- Расширитель принимает сигналы радиоустройств и передаёт их на ППК по ПЛС; структура линии — шина.
- Привязка: в меню ППК 3.УСО, 3.Привязка устройств, 1.Проводные УСО; ППК сам ищет устройства и ставит новое в первый свободный слот.
- Обязательные реакции: «Кнопка тест» и «Тампер».
- Светодиоды: HL1 мигает при обмене по ПЛС; HL3 горит при питании 24 В, двойное мигание за 1 с — включённый Wi-Fi; HL6 горит постоянно при КЗ или обрыве на двух ПЛС.
Монтаж
- Антенна на вертикальной поверхности смотрит вверх, на горизонтальной — под 45° к вертикали; ставить ближе к центру группы радиоустройств.
- Крепление: два отверстия диаметром 6 мм, глубиной 30-35 мм, дюбели и шурупы из набора.
- ПЛС: не более 3000 м, сечение провода от 0,35 до 1 мм²; линия питания — до 1,5 мм². Клеммы рассчитаны на сечение не более 2,5 мм².
- Кабели огнестойкие с медными жилами, нг-LSFR или нг-HFFR; цепи питания и ПЛС — не ближе 1 м от силовых и высокочастотных кабелей.
- Антенну можно вынести кабелем SMA папа-мама с волновым сопротивлением 50 Ом, не длиннее 5 м.
- Запрещено ставить на улице, в пыли и коррозионных парах, вблизи высокочастотных коммуникаций и силовых кабелей.
- Проверка не реже раза в 6 месяцев.
Примеры
Радиоустройства в дальней части здания
Расширитель на линии ПЛС вблизи центра группы радиодатчиков; до 15 расширителей на одну ПЛС.
Частые вопросы
Чем отличаются РР-02-250 и РР-03-250?
В паспортах одинаковые ТТХ и габариты; различаются ТУ и сертификат, а РЭ РР-03-250 чуть короче в перечне состояний.
Чем они отличаются от РР-01-64?
РР-01-64 работает по RS-485 с питанием от 10 до 30 В; РР-02/03 — по ПЛС с питанием 24 В и встроенным изолятором.
Нюансы и грабли
- Линия питания «+24В» отключается первой, подключается последней.
- Запрещено подключать более пятнадцати расширителей к клеммам питания ППК.
- Длинная ПЛС считается вместе с сечением кабеля: предел 3000 м.
